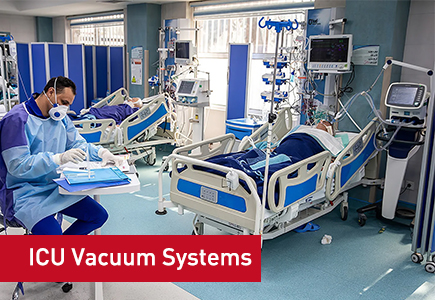

В отделениях интенсивной терапии (ОИТ) медицинские вакуумные системы — это не просто вспомогательное оборудование, это жизненно важные системы, используемые для:
В отличие от палат общего назначения или операционных, в отделениях интенсивной терапии требуется непрерывная и высоконадежная аспирация из-за состояния пациентов в критическом состоянии.
Фактически, отсасывание дыхательных путей является одной из наиболее часто выполняемых инвазивных процедур в отделениях интенсивной терапии и имеет важное значение для поддержания проходимости дыхательных путей и предотвращения осложнений.
1. Чем отличается вакуум в отделениях интенсивной терапии
Окружающая среда отделения интенсивной терапии
Отделение интенсивной терапии не похоже на другие отделения больницы. Требования к вакуумной системе отражают уникальную природу интенсивной терапии:
| Характеристика | Значение в отделении интенсивной терапии |
| Постоянное размещение | Отсасывание может потребоваться в любой момент, 24 часа в сутки. |
| Вентилируемые пациенты | Многие пациенты не могут самостоятельно очистить дыхательные пути. |
| Несколько устройств | К каждой кровати можно подключить 2-3 аспиратора. |
| Высокая острота | Последствия отказа являются немедленными и серьезными. |
| Изоляторы | Помещения с отрицательным давлением для инфекций, передающихся воздушно-капельным путем |
2. Клиническая роль вакуума в отделении интенсивной терапии
2.1 Управление воздушными путями
Наиболее важной функцией вакуума в отделении интенсивной терапии является очистка дыхательных путей:
| Приложение | Клиническая необходимость | Требование к вакууму |
| Эндотрахеальный отсасыватель | Очистить выделения из трубок искусственной вентиляции легких | 80–120 мм рт. ст. (3–5 дюймов рт. ст.) для взрослых; ниже для новорожденных |
| Аспирация трахеостомы | Поддержание проходимости дыхательных путей | Постоянный регулируемый вакуум |
| Оральный отсос | Прозрачные выделения из полости рта; предотвратить стремление | Нижний вакуум (50-80 мм рт.ст.) |
| Носоглоточный отсасыватель | Очистите верхние дыхательные пути | 100-150 мм рт.ст. |
Клинический императив: у пациента, который не может очистить дыхательные пути, произойдет десатурация в течение нескольких минут. Всасывание должно быть доступно мгновенно, каждый раз.
2.2 Поддержка аппарата искусственной вентиляции легких
Современные аппараты искусственной вентиляции легких интегрируются с медицинским вакуумом для выполнения нескольких функций:
| Функция | Описание |
| Закрытые аспирационные системы | Линейные аспирационные катетеры, позволяющие проводить аспирацию без отключения аппарата ИВЛ. |
| Привод небулайзера | Некоторые системы используют вакуум для питания распылителей лекарств. |
| Тестирование вентилятора | Вакуум, используемый при калибровке и тестировании вентилятора |
2.3 Дренаж грудной клетки
Послеоперационным кардиоторакальным пациентам и пациентам с плевральными выпотами требуется дренирование грудной клетки:
| Система | Требование к вакууму |
| Дренаж грудной клетки с гидрозатвором | от -20 до -40 смH₂O (типично); регулируется дренажным блоком |
| Цифровой дренаж грудной клетки | Постоянный вакуум; интеграция сигнализации |
2.4 Лечение ран
Терапия ран отрицательным давлением (NPWT) все чаще используется в отделениях интенсивной терапии при сложных ранах:
| Аспект | Рассмотрение |
| Источник вакуума | Можно использовать центральный пылесос с регуляторами или специальными устройствами NPWT. |
| Диапазон давления | от -75 до -125 мм рт.ст. типично |
| Риск прерывания | Сбой системы может поставить под угрозу заживление ран |
2.5 Вентиляция изоляционного помещения
Некоторые палаты интенсивной терапии спроектированы как изоляторы воздушно-капельных инфекций (ИИВР) с отрицательным давлением относительно коридоров:
| Требование | Выполнение |
| Отрицательное давление | Давление в помещении ниже, чем в коридоре |
| Мониторинг | Постоянное отображение давления; сигналы тревоги |
| Роль вакуума | Выхлопные системы поддерживают отрицательное давление; могут поделиться вакуумной инфраструктурой |
3. Точка зрения клинической команды
Респираторный терапевт
«Мне нужен отсасыватель, который работает каждый раз, даже не задумываясь об этом. Когда пациент десатируется, у меня нет времени проверять, работает ли вакуум. Он просто должен быть там».
Системные требования:
Мгновенная реакция при открытии розетки
Постоянное давление независимо от того, сколько других розеток используется.
Тихая работа, не беспокоящая пациентов
Медсестра отделения интенсивной терапии
«Я обслуживаю трех или четырех пациентов в критическом состоянии одновременно. Я не могу устранять проблемы с аспирацией. Система должна быть надежной, чтобы я мог сосредоточиться на своих пациентах».
Системные требования:
Интуитивное управление розеткой
Четкие визуальные индикаторы состояния вакуума
Минимальное количество ложных срабатываний
Простая замена канистр
Реаниматолог (врач отделения интенсивной терапии)
«Когда я нахожусь у постели больного, каждая секунда на счету. Если во время критического события в дыхательных путях отсасывание не удается, это кодовая ситуация. Вакуумная система должна быть такой же надежной, как и подача кислорода».
Системные требования:
Избыточность, которая делает отказ клинически незаметным
Системы резервного копирования, которые активируются автоматически
Системы сигнализации, которые предупреждают о клиническом воздействии
4. Технические требования к вакууму отделения интенсивной терапии
4.1 Требования к расходу и давлению
| Параметр | Взрослое отделение интенсивной терапии | Детское отделение интенсивной терапии | Неонатальное отделение интенсивной терапии |
| Типичный уровень вакуума | 100-150 мм рт.ст. | 80-120 мм рт.ст. | 40-80 мм рт.ст. |
| Пиковый расход на койку | 2-3 CFM | 1-2 CFM | 0,5-1 куб. куб. футов в минуту |
| Непрерывный поток | 0,5-1 куб. куб. футов в минуту | 0,3-0,5 куб. футов в минуту | 0,1-0,3 кубических футов в минуту |
| Количество на выходе | 2-3 на кровать | 2 на кровать | 2 на кровать |
4.2 Конфигурация розетки
К вакуумным выходам отделения интенсивной терапии предъявляются особые требования:
| Особенность | Требование |
| Тип розетки | DISS (США) или NIST (международный) с индексацией для конкретного вакуума |
| Цветовое кодирование | Белый или желтый (США); варьируется на международном уровне |
| Расположение | В изголовье кровати; доступ с обеих сторон |
| Количество | Минимум 2 на кровать; 3 для кроватей интенсивной терапии |
| Регуляторы | Прикроватные регуляторы для регулировки давления |
4.3 Размещение зонального клапана
Для отделений интенсивной терапии размещение зонального клапана имеет решающее значение:
| Рассмотрение | Выполнение |
| Индивидуальная изоляция помещения | Зональные клапаны для каждой палаты позволяют проводить техническое обслуживание, не затрагивая соседние палаты. |
| Доступность | Расположен вне палат пациентов для быстрого доступа |
| Маркировка | Четко обозначено, что номер обслуживается. |
5. Инфекционный контроль в отделении интенсивной терапии
5.1 Риск
Пациенты отделения интенсивной терапии особенно уязвимы к инфекции:
| Фактор | Импликация |
| Иммунодефицитное состояние | Повышенная восприимчивость к любому патогену |
| Инвазивные устройства | Несколько точек входа для инфекции |
| Длительное пребывание | Расширенное воздействие на любые недостатки системы. |
| Устойчивость к антибиотикам | Ограниченные возможности лечения |
5.2 Вклад вакуумной системы в инфекционный контроль
| Функция системы | Роль инфекционного контроля |
| Бактериальная фильтрация | Предотвращает выброс патогенов из вакуумного выхлопа |
| Разделение жидкости | Содержит инфекционные жидкости. |
| Дизайн розетки | Гладкие поверхности; легко чистить |
| Управление канистрами | Правильная утилизация загрязненных материалов |
| Комнаты отрицательного давления | Содержит возбудителей, передающихся воздушно-капельным путем. |
5.3 Протоколы управления накопителями
| Протокол | Цель |
| Канистры закрытой системы | Предотвращает разливы и аэрозолизацию |
| Линейные фильтры | Защищает систему от загрязнения |
| Правильная утилизация | Снижает риск воздействия |
| Регулярная замена | Предотвращает перелив и загрязнение |
6. Резервное копирование и резервирование для интенсивной терапии
6.1 Почему отделение интенсивной терапии требует более высокого резервирования
Отделение интенсивной терапии не может допустить прерывания вакуума:
| Сценарий | Последствие |
| Сбой питания | У пациентов на ИВЛ нельзя отсасывать |
| Отказ насоса | Потеря всасывания во всем блоке |
| Повреждение трубопровода | Пораженные помещения теряют всасывание. |
| Засор фильтра | Постепенная потеря производительности |
6.2 Требования к резервированию
| Уровень резервирования | Требование отделения интенсивной терапии |
| Резервирование насоса | Конфигурация N+1 или 2N |
| Автоматическое переключение при отказе | Перевод за секунды; клинически невидимый |
| Аварийное питание | Подключение генератора; резервная батарея для управления |
| Изоляция зоны | Возможность изоляции отдельных помещений |
| Портативное резервное копирование | Единицы у каждой кровати |
6.3 Резервная емкость
NFPA 99 требует 5 минут резервной мощности (рекомендуется 10 минут). Для отделения интенсивной терапии рассмотрите:
| Фактор | Рекомендация |
| Резервная мощность | минимум 10 минут |
| Основа расчета | Пиковая потребность в отделениях интенсивной терапии + одновременная потребность в неотложной помощи/операционной |
| Тестирование | Регулярная проверка резервной мощности |
6.4 Прикроватная резервная копия
На каждой койке отделения интенсивной терапии должно быть:
| Резервный элемент | Цель |
| Портативная аспирационная установка | Немедленное резервное копирование в случае сбоя центральной системы |
| Заряженный аккумулятор | Обеспечивает работу устройства при отключении электроэнергии |
| Проверено еженедельно | Подтверждает готовность |
| Четкие инструкции | Быстрое развертывание |
7. Системы мониторинга и сигнализации
7.1 Требования к сигналам тревоги, специфичные для отделения интенсивной терапии
| Тревога | Расположение | Цель |
| Главная сигнализация | Центральный медпункт | Статус системы в масштабе всего подразделения |
| Зональная сигнализация | Вход или ядро отделения интенсивной терапии | Статус на уровне отдела |
| Местные индикаторы | В каждой торговой точке | Визуальное подтверждение вакуума |
| Комнатное давление | Изоляторы | Проверка отрицательного давления |
7.2 Уставки сигналов тревоги для отделения интенсивной терапии
| Параметр | Состояние тревоги |
| Низкий вакуум | Ниже 10 дюймов рт.ст. (NFPA 99) или в зависимости от конструкции системы |
| Высокий вакуум | Выше 20-25 дюймов рт. ст. |
| Отказ насоса | Любой насос неработоспособен |
| Фильтр засорен | Перепад давления высокий |
| Резерв низкий | Ниже минимальной мощности |
7.3 Человеческий фактор при проектировании сигнализации
| Рассмотрение | Выполнение |
| Звуковые сигналы | Отличается от другого оборудования; можно временно заглушить |
| Визуальные индикаторы | Ясно, видно с поста медсестер |
| Предотвращение усталости при тревоге | Минимизировать ложные срабатывания; только значимые оповещения |
| Удаленное уведомление | Оповещение биомедицинской инженерии о системных проблемах |
8. Особые соображения по типам отделений интенсивной терапии
8.1 Отделение интенсивной терапии новорожденных (ОРИТН)
| Фактор | Особое требование |
| Более низкие уровни вакуума | обычно 40–80 мм рт. ст.; точность регулирования критическая |
| Меньшая трубка | Совместим с неонатальными аспирационными катетерами. |
| Тихая работа | Чувствительные новорожденные; шум имеет значение |
| Нежное всасывание | Риск травмирования деликатных тканей. |
| Специализированные регуляторы | Возможность точной настройки |
8.2 Детское отделение интенсивной терапии (PICU)
| Фактор | Особое требование |
| Переменные размеры пациентов | Регулируемый вакуум для младенцев и подростков |
| Присутствие семьи | Эстетические соображения; контроль шума |
| Отсос в игровой комнате | В некоторых учреждениях есть всасывание в игровых зонах. |
8.3 Кардиологическое отделение интенсивной терапии (CICU)
| Фактор | Особое требование |
| Дренаж грудной клетки | Непрерывная и надежная аспирация для послеоперационных пациентов |
| Несколько устройств | Часто 2-3 аспиратора на одного пациента. |
| Более высокий поток | Потенциал более высокого спроса |
8.4 Неврологическое отделение интенсивной терапии (Neuro ICU)
| Фактор | Особое требование |
| Наружный желудочковый дренаж (EVD) | Прецизионный дренаж; вакуум не используется напрямую, но надежность системы имеет значение |
| Защита дыхательных путей | Нарушение глотания; частые потребности в отсасывании |
9. Техническое обслуживание и тестирование надежности отделения интенсивной терапии.
9.1 Приоритеты технического обслуживания для отделений интенсивной терапии
| Приоритет | Обоснование |
| Функция выхода | Каждая розетка должна работать всегда |
| Проверка тревоги | Персонал отделения интенсивной терапии зависит от сигналов тревоги |
| Готовность портативного агрегата | Резервная копия должна быть доступна немедленно. |
| Доступ к зональному клапану | Четкая маркировка; простота в эксплуатации |
9.2 Частота тестирования
| Тест | Частота | Рассмотрение отделения интенсивной терапии |
| Тестирование розеток | Годовой (минимум) | Проверьте каждую розетку; документировать результаты |
| Тестирование сигналов тревоги | Ежемесячно | Координируйте работу с подразделением, чтобы избежать сбоев |
| Портативное модульное тестирование | Еженедельно | Документирование заряда и работы аккумулятора |
| Проверка системы | Ежегодный | Комплексное тестирование NFPA 99 |
9.3 Координация с операциями отделения интенсивной терапии
| Рассмотрение | Подход |
| Минимизируйте сбои | Планируйте тестирование в периоды низкой активности |
| Предварительное уведомление | Уведомляйте руководство отделения интенсивной терапии перед любой работой. |
| Доступность резервной копии | Обеспечьте наличие портативных устройств во время тестирования. |
| Быстрое восстановление | Отдавайте приоритет отделению интенсивной терапии, если возникают проблемы |
10. Рекомендации по проектированию конструкции нового отделения интенсивной терапии
10.1 Количество коек и планирование мощности
| Фактор | Рассмотрение дизайна |
| Текущие кровати | Базовый спрос |
| Пиковая мощность | Возможность переоборудовать другие кровати для использования в отделениях интенсивной терапии. |
| Рост | План расширения на 3-5 лет |
| Соседние подразделения | Спрос в отделениях неотложной помощи, операционных и палатах интенсивной терапии влияет на центральную систему |
10.2 Расположение трубопроводов
| Рассмотрение | Лучшая практика |
| Конфигурация контура | Резервные пути; нет единой точки отказа |
| Зональные клапаны | Индивидуальная изоляция помещения |
| Размеры труб | Адекватно для пикового спроса на все кровати |
| Склон | К местам сбора для отвода конденсата |
10.3 Расположение машинного помещения
| Фактор | Рассмотрение |
| Близость | Достаточно близко к отделению интенсивной терапии для эффективного трубопровода |
| Шумоизоляция | Достаточно удаленно, чтобы избежать беспокойства |
| Доступ | Доступ к услугам 24/7 без входа в отделение интенсивной терапии |
Заключение
Отделение интенсивной терапии — это место, где доверие имеет решающее значение. Пациенты доверяют своей медицинской команде. Клиницисты доверяют своему оборудованию. И в основе этого доверия лежит медицинская вакуумная система — бесшумная, непрерывная и надежная.
Когда респираторный терапевт тянется к аспирационному отверстию во время критического состояния дыхательных путей, он не задается вопросом, сработает ли это. Они верят, что так и будет. Это доверие основано на правильном проектировании системы, строгом обслуживании и бескомпромиссных стандартах.
Для пациентов отделения интенсивной терапии вакуумная система является настоящим бесшумным стражем. Они никогда этого не видят. Они никогда не знают, что оно существует. Но для врачей, которые о них заботятся, это важный партнер в работе по спасению жизней, которая происходит каждый день, у каждой постели.
Технические вопросы и ответы
Вопрос: Каковы типичные требования к вакуумному потоку для кровати отделения интенсивной терапии?
Ответ: Типичная койка отделения интенсивной терапии требует непрерывного потока 0,5–1 CFM для обеспечения проходимости дыхательных путей с пиковой потребностью 2–3 CFM во время процедур аспирации. В целях проектирования общепринятой плановой цифрой является 2 CFM на койку, с более высокими нормами для кардиологических или хирургических отделений интенсивной терапии.
Вопрос: Сколько вакуумных розеток должно быть в кровати отделения интенсивной терапии?
A: Минимум 2 розетки на кровать; 3 для кроватей высокой неотложности. Это позволяет одновременно использовать аспирацию из дыхательных путей, пероральную аспирацию и дренирование грудной клетки или терапию ран.
Вопрос: Каковы особые требования к вакууму в отделениях интенсивной терапии новорожденных?
Ответ: Отделению интенсивной терапии требуются более низкие уровни вакуума (40–80 мм рт. ст.), точная регулировка давления, более тихая работа и трубки меньшего диаметра, совместимые с неонатальными катетерами. Необходимы специальные регуляторы с точной регулировкой.
Вопрос: Чем вакуум в отделении интенсивной терапии отличается от вакуума в операционной?
Ответ: Использование отделений интенсивной терапии является более непрерывным (24 часа в сутки, 7 дней в неделю), тогда как использование операционных является прерывистым, но с более интенсивным потоком. ОИТ требует постоянного отсасывания у пациентов, находящихся на искусственной вентиляции легких; ИЛИ требует высокой скорости потока для хирургических процедур. Оба требуют одинаковой надежности, но с разными профилями спроса.
Вопрос: Какие резервные средства должны быть в отделении интенсивной терапии?
О: Центральная резервная система (резервные насосы, автоматическое переключение при сбое, аварийное питание) плюс резервная система у постели больного (переносные аспираторы у каждой койки, тестируются еженедельно). Зональные клапаны позволяют изолировать отдельные помещения, не затрагивая соседние помещения.
Вопрос: Как часто следует проверять вакуумные розетки отделения интенсивной терапии?
Ответ: NFPA 99 требует ежегодной проверки всех выпусков медицинских газов. Что касается отделений интенсивной терапии, во многих учреждениях тестирование проводится чаще (ежеквартально или раз в полгода) из-за критического характера этой зоны. Ежемесячное портативное модульное тестирование имеет важное значение.
Вопрос: Какие системы сигнализации необходимы для вакуума в отделениях интенсивной терапии?
A: Зональные сигналы тревоги у входа в отделение интенсивной терапии или на основной станции мониторинга, основные сигналы тревоги на центральных постах медсестер и локальные визуальные индикаторы на выходах. В изоляторах постоянный мониторинг отрицательного давления с сигнализацией.
