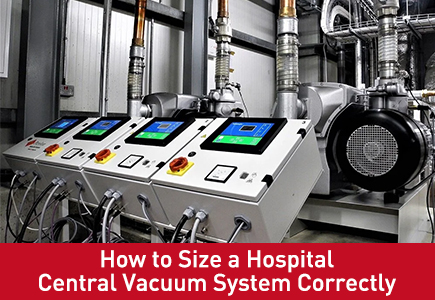

В современных больницах центральная вакуумная система — это не просто инфраструктура, это средство жизнеобеспечения. От хирургического отсасывания в операционных до обеспечения проходимости дыхательных путей в отделениях интенсивной терапии — производительность системы напрямую влияет на клинические результаты.
Однако одной из наиболее распространенных инженерных ошибок является неправильное определение размера: либо занижение размера (приводящее к сбою всасывания), либо превышение размера (приводящее к перерасходу энергии и износу оборудования).
Правильный размер гарантирует:
Стабильный уровень вакуума во всех выходах
Соответствие таким стандартам, как NFPA 99.
Энергоэффективная работа
Долгосрочная масштабируемость
Неправильный выбор размера может привести к нестабильности системы, перепадам давления и дорогостоящей модернизации.
1. Понимание основных параметров определения размеров
Прежде чем рассчитывать мощность системы, инженеры должны четко определить три ключевые переменные:
1.1 Уровень вакуума (требования к давлению)
Это определяет, насколько сильным должно быть всасывание.
1.2 Расход (SCFM / LPM)
Скорость потока определяет, сколько воздуха должна обрабатывать система, а не только давление.
1.3 Одновременность (фактор разнообразия)
Не все точки работают одновременно.
Увеличение размера при 100% использовании приводит к:
2. Пошаговая методология определения размера
Шаг 1: Определите все точки спроса
Разбивка по отделам:
Операционные залы
Кровати для интенсивной терапии
Отделения неотложной помощи
Подопечные
Специализированные системы (например, WAGD, эндоскопия)
Каждая категория имеет разную интенсивность использования.
Шаг 2. Назначьте потребность в потоке для каждого приложения
Типичные эталонные значения:
Хирургическая аспирация: постоянный высокий спрос
Отсасывание палаты: прерывистое
Внешние катетерные системы: ~0,88–1 ст. фут/мин на единицу.
На этом этапе строится базовая матрица спроса.
Шаг 3. Примените коэффициенты использования
Вместо суммирования всех торговых точек:
Это дает реалистичную пиковую нагрузку, а не теоретический максимум.
Шаг 4. Рассчитайте общий объем SCFM
Формула:
Общий объем SCFM = Σ (Количество выпускных отверстий × Расход × Коэффициент использования)
Пример:
10 отделений интенсивной терапии × 2 куб. фута в минуту × 0,7 = 14 куб. футов в минуту.
5 операционных палат × 4 куб. фута в минуту × 1,0 = 20 футов в минуту.
Итого = 34 СКФ/мин.
Шаг 5: Добавьте запас для будущего расширения
Больницы развиваются:
Рекомендуется:
Игнорирование этого часто приводит к недостаточному размеру системы и дорогостоящим обновлениям.
3. Критические инженерные ограничения, которые часто упускают из виду
3.1 Размер трубы и падение давления
Неправильный трубопровод приводит к:
Потеря вакуума
Неравномерное всасывание
В последних стандартах особое внимание уделяется более низкому допустимому перепаду давления, что требует точного определения размеров труб.
3.2 Влияние высоты
На больших высотах:
Требуется регулировка производительности или другая технология насоса.
3.3 Требования к резервированию
Медицинские вакуумные системы должны включать в себя:
Дуплексная или триплексная конфигурация.
Один насос способен справиться с полной нагрузкой.
Резервный насос для резервирования
Это важно для непрерывной работы в случае возникновения сбоев.
4. Выбор технологии влияет на определение размера
Размер – это не просто цифры: он зависит от типа насоса:
| Технология | Ключевое влияние на размер |
| Насосы с масляным уплотнением | Лучше для большой нагрузки и высоты |
| Насосы с сухими когтями | Энергоэффективный, стабильный поток |
| Сухие лопастные насосы | Ограничено при высокой производительности |
Различные технологии имеют разные кривые производительности и диапазоны эффективности, что влияет на окончательные решения по размерам.
5. Распространенные ошибки при выборе размера (и как их избежать)
Ошибка 1: игнорирование новых медицинских устройств
Пример: Внешние катетерные системы могут удвоить потребность в системе.
Ошибка 2: проектирование только для сегодняшнего дня
Нет запаса расширения → будущий отказ.
Ошибка 3: переоценка одновременного использования
Приводит к:
Ошибка 4: игнорирование обновлений соответствия
Стандарты развиваются (например, обновления NFPA 99).
6. Лучшая практика: подход к определению размера на основе данных
Современные больницы должны принять:
Цифровые калькуляторы размеров
Инструменты моделирования
Консультация производителя
Эти инструменты позволяют инженерам:
Модель пикового спроса
Скорректируйте переменные (высота, устройства, использование)
Оптимизация стоимости жизненного цикла
Вывод: Точное машиностроение обеспечивает надежность
Правильный выбор центральной вакуумной системы больницы требует балансировки:
Потребность в расходе (SCFM)
Уровень вакуума (давление)
Разнообразие использования
Будущее расширение
Соответствие нормативным требованиям
Хорошо продуманная система обеспечивает:
Стабильное всасывание во всех отделах
Снижение эксплуатационных расходов
Длительный срок службы оборудования
Повышенная безопасность пациентов
Напротив, неправильные решения по выбору размера могут поставить под угрозу как клиническую эффективность, так и надежность инфраструктуры.
Технические вопросы и ответы
Вопрос: Каков типичный расчетный расход для операционной?
Ответ: Для каждой операционной обычно требуется 10–20 кубических футов в минуту общей мощности вакуума, что составляет 2–4 выхода по 2–5 кубических футов в минуту каждый, с коэффициентом разнообразия 0,6–0,8.
Вопрос: Какой объем резервной мощности требуется по стандарту NFPA 99?
О: NFPA 99 требует минимум 5 минут резервной мощности, рекомендуется 10 минут. Это обеспечивается вакуумным ресивером.
Вопрос: Как мне учесть будущее расширение?
Ответ: Добавьте 15-30% к расчетному спросу для роста в течение 5-10 лет. Для нового строительства обычно 25-30%. Для проектов реконструкции с ограниченным будущим расширением 10-15% может быть достаточно.
