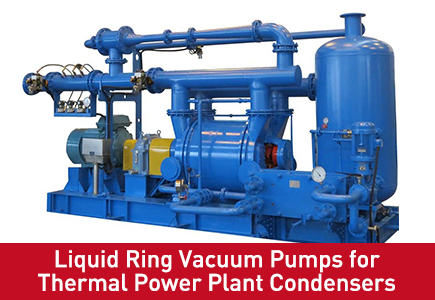

Жидкостно-кольцевые вакуумные насосы для конденсаторов теплоэлектростанций
При производстве тепловой энергии вакуумная система конденсатора напрямую влияет на эффективность турбины, расход топлива и рентабельность электростанции. Среди доступных вакуумных технологий жидкостно-кольцевые вакуумные насосы (LRVP) зарекомендовали себя как прочные и надежные рабочие лошадки для поддержания вакуума в конденсаторах на угольных, газовых и атомных электростанциях по всему миру.
В этом руководстве объясняется, как работают водокольцевые насосы при эксплуатации конденсатора, сравнивается их с пароструйными эжекторами и сухими насосами, а также предоставляются практические рекомендации по выбору, модернизации и техническому обслуживанию.
1. Почему конденсаторный вакуум имеет значение
Паровая турбина извлекает энергию из пара высокого давления, расширяющегося по направлению к конденсатору. Чем ниже абсолютное давление на выходе турбины (т. е. чем глубже вакуум), тем больше работы извлекается на килограмм пара.
| Параметр | Влияние плохого вакуума |
| Противодавление турбины | +1 кПа → скорость нагрева +1,5–2,5% |
| Расход топлива | +0,13% на повышение на 1 кПа |
| Выбросы CO₂ | Пропорционально выше |
| Годовая стоимость топлива (станция 500 МВт) | +150 000–250 000 долларов США за 1 кПа |
Поэтому поддержание стабильного глубокого вакуума не является обязательным — это экономический и экологический императив.
2. Как работают жидкостно-кольцевые вакуумные насосы
Жидкостно-кольцевые вакуумные насосы представляют собой тип ротационного насоса объемного типа, в котором для сжатия газа используется вращающееся жидкостное уплотнение (обычно вода).
2.1 Принцип работы
Эксцентрично установленное рабочее колесо вращается внутри цилиндрического корпуса, частично заполненного уплотнительной жидкостью (обычно водой).
Центробежная сила отбрасывает жидкость к стенке корпуса, образуя «жидкое кольцо», повторяющее контур корпуса.
Газ поступает через отверстие в торцевой крышке и задерживается между лопатками рабочего колеса и жидкостным кольцом.
По мере вращения крыльчатки объем между лопастями уменьшается, сжимая газ.
Сжатый газ выходит через выпускное отверстие, унося с собой некоторое количество тепла и влаги.
2.2 Ключевые особенности обслуживания конденсаторов
| Особенность | Выгода |
| Изотермическое сжатие | Жидкость поглощает тепло сжатия → более холодный выпуск, более безопасная работа |
| Толерантность к влаге | Справляется с насыщенным воздухом и каплями воды без повреждений (в отличие от насосов с масляным уплотнением) |
| Устойчивость к пыли и твердым частицам | Мелкие частицы, попадающие в выхлопные газы конденсатора, проходят сквозь него, не засоряясь. |
| Простая конструкция | Меньше изнашиваемых деталей; легко обслуживать на месте |
| Взрывозащищенная конструкция | Нет масла, которое могло бы воспламениться; подходит для генераторов с водородным охлаждением |

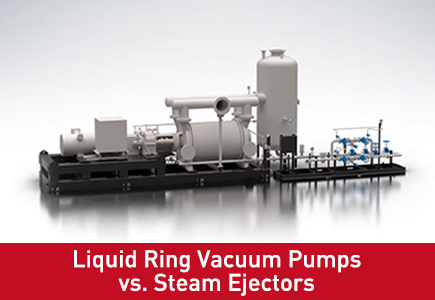

3. Жидкостное кольцо и пароструйные эжекторы – практическое сравнение
Многие старые электростанции по-прежнему используют пароструйные эжекторы для удаления воздуха из конденсаторов. Однако жидкостно-кольцевые насосы обладают неоспоримыми преимуществами.
| Критерий | Пароструйный эжектор | Жидкостно-кольцевой вакуумный насос |
| Источник энергии | Пар высокого давления | Электричество |
| Вспомогательная нагрузка | Потребление пара (снижает полезную мощность) | Мощность двигателя (1–5% от эквивалента потребления пара) |
| Эффективность при частичной нагрузке | Плохое (постоянный расход пара) | Отлично (может управляться VFD) |
| Время запуска | Минуты на увеличение подачи пара | Немедленно (секунды) |
| Потребление воды | Охлаждающая вода конденсатора для промежуточных/послеконденсаторов | Уплотнительная вода (подлежащая вторичной переработке) |
| Обслуживание | Эрозия сопел, очистка межконденсатора | Замена уплотнительной жидкости, сервис подшипников |
| Шум | Высокий (визг реактивного самолета) | Умеренный |
| Типичная окупаемость модернизации | Н/Д | 1,5–3 года |
4. Применение на электростанции
4.1 Отвод воздуха из главного конденсатора
Основная задача жидкостно-кольцевого насоса на теплоэлектростанции — удаление неконденсирующихся газов (в основном воздуха), которые просачиваются в конденсатор. Без постоянного удаления эти газы накапливаются на поверхности трубок, образуя тепловой барьер, повышающий противодавление.
4.2 Уплотнение турбинного сальника
Жидкостно-кольцевые насосы часто используются для вакуумирования системы уплотнений сальника вала турбины, предотвращая попадание воздуха вдоль ротора турбины.
4.3 Системы байпаса паровой турбины
Во время запуска или внезапного сброса нагрузки байпасный пар должен конденсироваться. Жидкостно-кольцевые насосы помогают поддерживать вакуум в этих переходных условиях.
4.4 Водородное охлаждение генератора
В генераторах с водородным охлаждением жидкостно-кольцевые насосы используются для откачки воздуха перед заполнением водородом и для устранения любых утечек воздуха во время работы.
5. Выбор подходящего жидкостно-кольцевого насоса для вашего конденсатора
5.1 Критерии определения размера
| Параметр | Как определить | Типичное значение |
| Производительность удаления воздуха (SCFM или кг/ч) | Конструктивные данные конденсатора; ожидаемая скорость утечки | 1 куб.фут/мин на 100 МВт + маржа |
| Рабочий вакуум (мбар абс.) | Спецификация противодавления турбины | 50–150 мбар (одноступенчатый); 15–50 мбар (двухступенчатый) |
| Тип уплотняющей жидкости | Обычно вода; иногда обрабатывается конденсатом | Окружающая или охлажденная вода |
| Совместимость материалов | Выхлопы конденсатора могут содержать аммиак или кислоты. | Чугун (стандарт); нержавеющая сталь (коррозионное воздействие) |
5.2 Практическое правило выбора размера
Для обслуживания конденсатора производительность удаления воздуха обычно составляет 1–2 кубических фута в минуту на 100 МВт мощности генератора. Например, электростанции мощностью 600 МВт потребуется насос, способный перекачивать 6–12 кубических футов воздуха в минуту при расчетном уровне вакуума.
Важно: Насос должен быть рассчитан на скорость удаления воздуха при рабочем вакууме, а не при атмосферном давлении. Кривые производительности насоса имеют важное значение.
5.3 Материалы для агрессивных сред
На установках, сжигающих уголь с высоким содержанием серы или использующих охлаждение морской водой, выхлопы конденсатора могут содержать агрессивные газы. Для таких сред:
Для корпуса насоса и рабочего колеса укажите нержавеющую сталь (304 или 316).
Используйте замкнутую систему уплотнительной воды с ингибиторами коррозии.
Рассмотрите возможность использования чугуна с покрытием (эпоксидной смолой или ПТФЭ) для умеренных условий.
6. Модернизация паровых эжекторов – пошаговый подход
На предприятиях, где до сих пор используются пароструйные эжекторы, модернизация водокольцевых насосов следует логической последовательности:
Рассчитайте базовую воздушную нагрузку, используя данные конструкции эжектора или измеряя переохлаждение конденсата.
Выберите размер водокольцевого насоса с помощью специалиста по насосам.
Спроектируйте интерфейс трубопроводов для подсоединения к существующему вентиляционному соединению конденсатора.
Установите насос, сепаратор и элементы управления в месте, доступном для обслуживания.
Введите в эксплуатацию и подтвердите, что уровни вакуума соответствуют исходным характеристикам эжектора или превышают их.
Отслеживайте экономию энергии и документируйте снижение потребления вспомогательного пара.
Ожидаемая окупаемость: для крупной угольной или атомной электростанции капитальные вложения обычно окупаются за 1,5–3 года за счет снижения потребления пара и затрат на техническое обслуживание.
Заключение
Жидкостно-кольцевые вакуумные насосы заслужили свое место в качестве предпочтительной технологии для вакуумного обслуживания конденсаторов на тепловых электростанциях. Их прочная и простая конструкция выдерживает воздействие влаги, твердых частиц и переменных нагрузок, свойственных этому применению. При замене неэффективных паровых эжекторов они обеспечивают экономию энергии на 90% и более и повышают теплоотдачу установки.
Для новых установок двухступенчатый жидкостно-кольцевой насос с частотно-регулируемым приводом обеспечивает наилучший баланс эффективности, надежности и капитальных затрат. Для существующих электростанций с вышедшими из строя эжекторами или растущими ценами на топливо переход на жидкостно-кольцевую технологию является одним из проектов с самой высокой рентабельностью инвестиций.
Сочетая правильный размер, интеграцию ЧРП, управление уплотнительной водой и регулярное техническое обслуживание, операторы электростанций могут рассчитывать на жидкостно-кольцевые насосы для поддержания оптимального вакуума в конденсаторе год за годом.
Технические вопросы и ответы
Вопрос: Может ли жидкостно-кольцевой вакуумный насос справиться с высокой нагрузкой водяного пара из конденсатора?
А: Да. Жидкостно-кольцевые насосы специально разработаны для работы с потоками насыщенного газа и увлеченной влагой. В отличие от насосов с масляным уплотнением, они не подвержены эмульгированию масла под воздействием водяного пара.
Вопрос: Каков типичный срок службы жидкостно-кольцевого насоса на электростанции?
О: При правильном обслуживании (регулярная очистка уплотнительной воды, замена подшипников каждые 5–7 лет) жидкостно-кольцевой насос может работать в конденсаторе 20–30 лет.
