Системы выхлопа конденсатора являются основой стабильной и эффективной работы тепловых электростанций. Основная функция вытяжного вентилятора конденсатора — удаление неконденсируемого воздуха и остаточного газа из конденсатора пара, поддержание оптимального вакуумного давления и снижение противодавления турбины. Стабильный вакуум в конденсаторе напрямую повышает эффективность выработки электроэнергии, снижает потребление угля и позволяет избежать снижения нагрузки на агрегат, вызванного ухудшением вакуума.
В современной энергетике жидкостно-кольцевые вакуумные насосы и паровые эжекторы являются двумя наиболее распространенными решениями для вытяжки конденсаторов. Каждая технология имеет уникальные преимущества в энергопотреблении, стабильности работы, сложности обслуживания и адаптируемости приложений. Для инженеров электростанций и групп по закупкам выбор правильного вытяжного оборудования конденсатора имеет решающее значение для долгосрочной эксплуатационной эффективности и контроля затрат.
В этой статье всесторонне сравниваются жидкостно-кольцевые вакуумные насосы и паровые эжекторы с точки зрения принципов работы, производительности, стоимости, технического обслуживания и сценариев применения, что помогает электростанциям выбрать лучший конденсаторный вытяжной вентилятор для нужд выработки электроэнергии.
Что такое вытяжка конденсатора на тепловых электростанциях?
Конденсаторный эксгаустер является ключевым вспомогательным вакуумным устройством для конденсаторов тепловых энергоблоков. При работе паровых турбин в закрытую конденсаторную систему будет постоянно проникать небольшое количество воздуха и неконденсируемого газа. Если эти газы накапливаются, они увеличивают противодавление в конденсаторе, снижают эффективность теплообмена, снижают выходную мощность агрегата и даже вызывают коррозию оборудования и сбои в работе.
Вытяжные устройства конденсатора непрерывно извлекают накопленные неконденсирующиеся газы для поддержания рабочей среды с высоким вакуумом и низким противодавлением. В настоящее время системы жидкостно-кольцевых вакуумных насосов и пароэжекторные системы являются двумя основными техническими решениями, широко применяемыми на угольных электростанциях, тепловых электростанциях и промышленных энергоблоках по всему миру.

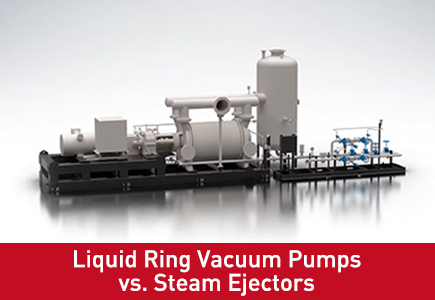

Обзор жидкостно-кольцевых вакуумных насосов для конденсаторных систем
Жидкостно-кольцевые вакуумные насосы представляют собой механическое оборудование для создания вакуума, предназначенное для непрерывной работы в промышленном вакууме. В них используется циркулирующая жидкость (обычно вода) в качестве уплотняющей среды для формирования вращающегося жидкостного кольца внутри полости насоса. При вращении крыльчатки создаются периодические изменения объема для завершения всасывания, сжатия и выпуска воздуха, обеспечивая стабильное вакуумное удаление.
В конденсаторных системах тепловых электростанций для постепенного удаления неконденсирующихся газов используются жидкостно-кольцевые вакуумные насосы. Они имеют простую конструкцию, стабильную мощность вакуума, низкую частоту отказов и отсутствие необходимости в поддержке источника пара. Современные энергосберегающие жидкостно-кольцевые вакуумные насосы оснащены системами регулирования частоты, которые могут регулировать рабочую мощность в зависимости от объема газа в конденсаторе в реальном времени, что значительно снижает потребление энергии в режиме ожидания.
Будучи зрелым механическим вакуумным решением, он широко используется на средних и крупных теплоэнергетических установках и постепенно заменяет традиционные паровые эжекторы в новых проектах электростанций благодаря своим превосходным энергосберегающим характеристикам.
Обзор паровых эжекторов для конденсаторов электростанций
Паровые эжекторы представляют собой вакуумное оборудование струйного типа, основанное на принципах гидродинамики. В качестве источника энергии они полагаются на пар высокого давления. Через сопло генерируется высокоскоростной пароструйный поток, образующий внутри полости эжектора зону локального отрицательного давления, тем самым всасывая и отводя неконденсирующиеся газы в конденсаторе.
Паровые эжекторы относятся к немеханическому вакуумному оборудованию, не имеющему вращающихся частей, трущихся компонентов и крайне низкой вероятности механических повреждений. Их преимущества заключаются в простой установке, низких первоначальных инвестициях и сильной защите от примесей. В течение долгого времени паровые эжекторы были основным решением для выхлопа конденсаторов старых теплоэлектростанций, особенно подходящим для электростанций с достаточным количеством источников избыточного пара.
Однако паровые эжекторы полностью полагаются на непрерывную подачу пара под высоким давлением, что приводит к высокому долгосрочному потреблению энергии, которое не может удовлетворить требования по энергосбережению и снижению потребления современных экологически чистых электростанций.
Сравнение основных компонентов: жидкостно-кольцевой насос и пароэжектор (ключевые показатели)
Чтобы помочь командам электростанций сделать интуитивно понятный и точный выбор, мы сравниваем два решения с конденсаторными вытяжными вентиляторами по основным эксплуатационным показателям:
1. Стабильность вакуума Жидкостно-кольцевые вакуумные насосы обеспечивают постоянное и стабильное вакуумное давление с небольшим диапазоном колебаний, что позволяет точно контролировать противодавление конденсатора и обеспечивать стабильную работу агрегата при нагрузке. На паровые эжекторы влияют давление пара и колебания потока, что приводит к нестабильной степени вакуума, что легко вызывает незначительные изменения в эффективности выработки электроэнергии.
2. Потребление энергии Жидкостно-кольцевые вакуумные насосы потребляют только электроэнергию и циркулирующую воду при низких совокупных эксплуатационных расходах. Модели с регулируемой частотой могут дополнительно снизить потребление энергии на 20–30%. Паровые эжекторы потребляют большое количество пара под высоким давлением в течение длительного времени, что приводит к серьезным потерям энергии и высоким эксплуатационным расходам, что неблагоприятно для длительной эксплуатации.
3. Структура оборудования и частота отказов. Паровые эжекторы не имеют вращающихся частей, имеют нулевой механический износ и сверхнизкую интенсивность отказов. Жидкостно-кольцевые насосы имеют вращающуюся конструкцию рабочего колеса, с регулярной потерей износа, но с устойчивой и контролируемой частотой отказов благодаря стандартизированному техническому обслуживанию.
4. Установка и занимаемое пространство Пароэжекторы занимают небольшую площадь и имеют простое подключение к трубопроводу. Системы жидкостно-кольцевых вакуумных насосов требуют поддержки систем циркуляции воды и установки насосного агрегата, занимая относительно большее пространство.
5. Экологическая адаптируемость Жидкостно-кольцевые насосы адаптируются к работе силовых агрегатов с полной и переменной нагрузкой. Паровые эжекторы ограничены условиями источника пара и не могут нормально работать при недостаточном давлении пара.
Плюсы и минусы жидкостно-кольцевых вакуумных насосов для выхлопа конденсатора
Преимущества
Стабильная и точная мощность вакуума, эффективно повышающая эффективность выработки электроэнергии.
Низкое энергопотребление при длительной эксплуатации, значительные преимущества в области энергосбережения
Независимая работа без использования внешних источников пара.
Регулируемая рабочая частота, адаптирующаяся к переменным изменениям нагрузки на агрегат.
Низкий уровень шума и стабильная работа, подходит для длительной непрерывной работы.
Недостатки
Более высокие первоначальные инвестиции в закупку и установку, чем в паровые эжекторы.
Требуется регулярное техническое обслуживание рабочих колес, подшипников и систем циркуляционной воды.
Плюсы и минусы паровых эжекторов для выхлопа конденсатора
Преимущества
Никаких механических движущихся частей, почти никаких механических повреждений.
Низкие капитальные затраты, простая конструкция и удобная установка
Сильная толерантность к примесному газу, которую нелегко заблокировать.
Недостатки
Чрезвычайно высокий расход пара, приводящий к высоким долгосрочным эксплуатационным расходам.
Нестабильное вакуумное давление, влияющее на стабильность выработки электроэнергии агрегатом.
Зависимость от стабильных источников пара высокого давления, низкая эксплуатационная гибкость.
Невозможно адаптироваться к требованиям энергосберегающей трансформации и низкоуглеродной эксплуатации.
Ключевые факторы для выбора правильного конденсаторного вытяжного устройства для производства электроэнергии
1. Масштаб работы агрегата и стабильность нагрузки. Для крупных и средних теплоэнергетических агрегатов с длительной непрерывной работой оптимальным выбором являются жидкокольцевые вакуумные насосы. Они обеспечивают стабильный вакуум и долгосрочную экономию энергии. Для небольших резервных энергоблоков с прерывистой работой паровые эжекторы могут удовлетворить основные эксплуатационные потребности с меньшими первоначальными затратами.
2. Условия источника пара на площадке. Если на электростанции в течение длительного времени имеется излишек и простаивает пар высокого давления, паровые эжекторы могут полностью использовать отработанный пар для снижения совокупных затрат. Если подача пара недостаточна или нестабильна, водокольцевые насосные системы более надежны.
3. Цели энергосбережения и низкоуглеродной трансформации. На фоне глобального энергосбережения и сокращения выбросов жидкостно-кольцевые вакуумные насосы стали основным выбором для проектов новых электростанций и модернизации старых электростанций из-за их низкого энергопотребления и высокой эффективности.
4. Бюджет расходов на последующее техническое обслуживание. Бригады с ограниченным количеством ежедневного обслуживающего персонала могут выбрать паровые эжекторы, не требующие механического обслуживания. Электростанции, стремящиеся к долгосрочному сокращению эксплуатационных расходов, должны отдавать приоритет жидкостно-кольцевым вакуумным насосам.
Общие сценарии применения обоих вакуумных решений
Сценарии применения жидкостно-кольцевого вакуумного насоса
Новые крупные тепловые электростанции
Проекты энергосбережения и повышения эффективности старых электростанций
Электростанции, стремящиеся к снижению выбросов углекислого газа и низким эксплуатационным расходам
Агрегаты с нестабильной или недостаточной подачей пара
Сценарии применения парового эжектора
Старые традиционные тепловые электростанции, построенные в первые годы
Малое резервное электрогенерирующее оборудование
Электростанции с долгосрочными избыточными ресурсами отработанного пара
Кратковременные условия работы с временной вакуумной вытяжкой
Сравнение технического обслуживания и срока службы
Паровые эжекторы имеют срок службы более 15 лет практически без ежедневного обслуживания. Требуются только регулярный осмотр трубопровода и очистка от засоров с чрезвычайно низкими затратами на последующее техническое обслуживание.
Срок службы водокольцевых вакуумных насосов может достигать 10–12 лет при стандартизированном обслуживании. Ежедневное техническое обслуживание включает только проверку качества циркулирующей воды, смазку подшипников и очистку фильтровальных сеток. Процесс обслуживания прост и продуман, а интенсивность отказов можно эффективно контролировать. По сравнению с высокой стоимостью потребления пара в паровых эжекторах, совокупная последующая стоимость ниже.
Анализ затрат: CAPEX против OPEX
Паровые эжекторы имеют низкие единовременные инвестиции (CAPEX) и не требуют затрат на механическое обслуживание, но длительное потребление пара приводит к высоким эксплуатационным затратам (OPEX), что нерентабельно при длительной непрерывной эксплуатации.
Жидкостно-кольцевые вакуумные насосы имеют несколько более высокие первоначальные затраты на оборудование и установку, но потребление электроэнергии и воды низкое. Для электростанций, работающих круглосуточно и без выходных, выгоды от энергосбережения могут компенсировать первоначальные инвестиции в течение 1–2 лет, обеспечивая долгосрочные преимущества снижения затрат.
Заключение
Как жидкостно-кольцевые вакуумные насосы, так и паровые эжекторы являются надежными решениями для вытяжки конденсаторов для выработки электроэнергии, но они подходят для различных сценариев эксплуатации. Паровые эжекторы идеально подходят для небольших установок, временных рабочих условий и электростанций с достаточным количеством отработанного пара, поскольку требуют низких первоначальных инвестиций и преимуществ, не требующих технического обслуживания.
Для современных крупных и средних тепловых электростанций, ориентированных на повышение эффективности, энергосбережение и стабильную работу, жидкостно-кольцевые вакуумные насосы являются оптимальным выбором испарителя конденсатора. Они обеспечивают стабильный контроль вакуума, снижают удельное потребление угля, снижают долгосрочные эксплуатационные расходы и полностью отвечают потребностям энергосбережения и низкоуглеродного развития энергетической отрасли.
При модернизации или настройке вакуумных систем конденсатора инженеры электростанций должны всесторонне учитывать масштаб установки, условия источника пара, рабочий цикл и бюджет затрат, чтобы выбрать наиболее подходящее решение для вакуумной вытяжки.
Часто задаваемые вопросы
Вопрос: Что более энергосберегающе: водокольцевой насос или пароэжектор для выхлопа конденсатора?
Ответ: Жидкостно-кольцевые вакуумные насосы гораздо более энергосберегающие и обеспечивают длительную непрерывную работу электростанции. Паровые эжекторы потребляют большое количество пара под высоким давлением, что приводит к высоким эксплуатационным расходам, в то время как водокольцевые насосы потребляют только электроэнергию и циркулирующую воду с регулируемой частотой для экономии энергии.
Вопрос: Можно ли заменить паровые эжекторы жидкостно-кольцевыми насосами на старых электростанциях?
А: Да. Большинство старых пароэжекторных систем тепловых электростанций можно модернизировать до систем жидкостно-кольцевых вакуумных насосов, что эффективно улучшает стабильность вакуума в конденсаторе и снижает общее энергопотребление электростанции.
Вопрос: Требуют ли жидкостно-кольцевые вакуумные насосы сложного ежедневного обслуживания?
О: Нет. Жидкостно-кольцевые насосы требуют только регулярной проверки циркуляции воды, смазки подшипников и очистки фильтра. Процесс технического обслуживания прост и подходит для длительной эксплуатации электростанций без присмотра.
Вопрос: Какое решение обеспечивает более стабильный вакуум в конденсаторе?
Ответ: Жидкостно-кольцевые вакуумные насосы обеспечивают непрерывную, стабильную производительность вакуума с минимальными колебаниями, обеспечивая стабильное противодавление турбины и постоянную эффективность выработки электроэнергии, превосходя по производительности паровые эжекторы, на которые влияют изменения давления пара.
