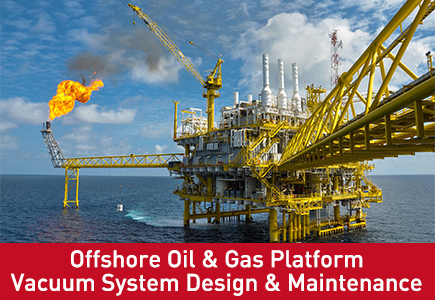

Проектирование и обслуживание вакуумной системы морской нефтегазовой платформы
Морские платформы для добычи нефти и газа, включая стационарные опорные платформы, платформы с натяжными опорами и плавучие суда для хранения и разгрузки продукции (FPSO), работают в самых суровых экологических и логистических условиях на Земле. Пространство имеет большое значение, баланс веса строго регламентирован, а окружающая среда очень агрессивна из-за постоянных солевых брызг и морской влажности.
В этих морских сооружениях вакуумные системы служат важнейшими двигателями коммунальных услуг. Они управляют заливкой насосов для подъема морской воды, позволяют установкам улавливания паров (VRU) улавливать летучие органические соединения (ЛОС), а также поддерживают стабилизацию сырой нефти и очистку воды. Неисправность морской вакуумной системы не только снижает эффективность производства; оно может остановить первичные циклы добычи, что будет стоить операторам миллионы долларов из-за ежедневной отсрочки производства.
1. Инженерные проблемы применения вакуума на морских объектах и на плавучем объекте (FPSO)
Проектирование вакуумной установки для морской платформы требует полного отхода от береговых промышленных стандартов. Инженеры должны учитывать три серьезных эксплуатационных барьера:
Оптимизация занимаемой площади и веса. Пространство на буровой платформе или верхнем модуле FPSO сильно ограничено. Вакуумные установки должны быть исключительно компактными и часто проектироваться как структурные многоярусные салазки без ущерба для доступа для обслуживания.
Динамическое движение и структурный наклон: Плавучие платформы и FPSO подвергаются постоянной морской качке, качке и качке. Стандартные резервуары для разделения жидкостей и контуры с дренажем жидкости под действием силы тяжести выйдут из строя, если воздействие волн нарушит уровень жидкости. Вакуумные сепараторы должны иметь специальные перегородки, чтобы предотвратить попадание жидкости в выхлопные газы во время сильного волнения на море.
Соответствие требованиям для опасных зон: морские верхние строения считаются взрывоопасными средами из-за потенциального присутствия углеводородных газов. Все вакуумное оборудование должно строго соответствовать стандартам ATEX для зоны 1 или 2 или IECEx и использовать искробезопасное оборудование, взрывозащищенные двигатели и пламегасители.
2. Критические схемы проектирования морских вакуумных систем
Морские платформы развертывают вакуумные сети в двух основных секторах применения.
Приложение А:
Системы вакуумной заливки для насосов для подъема морской воды Насосы для подъема морской воды представляют собой массивные вертикальные турбинные или центробежные насосы, отвечающие за перекачку охлаждающей воды и запасов воды для пожаротушения из океана на палубу платформы. Поскольку эти насосы расположены высоко над уровнем моря, они не могут самовсасываться. Конструктивное решение: специальный блок вакуумной заливки с жидкостным кольцом подсоединен к верхней части корпуса подъёмного насоса. Вакуумный насос быстро откачивает воздух из всасывающего трубопровода, втягивая морскую воду в камеру крыльчатки. Wordfik проектирует эти заливочные блоки с автоматическими поплавковыми клапанами с датчиком уровня. В тот момент, когда морская вода заполняет подъемный насос, вакуумная линия мгновенно изолируется, защищая вакуумную сеть от внезапных пробок жидкости.
Приложение Б:
Установки улавливания факельных газов и паров (УРУ) Чтобы добиться соблюдения требований по нулевому сжиганию на факелах и соответствовать строгим стандартам ESG, морские операторы используют вакуумные компрессоры для улавливания газов низкого давления, выходящих из резервуаров для хранения сырой нефти и сепараторов. Конструктивное решение: двухступенчатые жидкостно-кольцевые компрессоры создают небольшой вакуум в баках, собирают тяжелые пары летучих органических соединений и сжимают их в систему топливного газа низкого давления платформы. Поскольку цикл сжатия внутри жидкостно-кольцевого насоса является изотермическим (рабочая жидкость поглощает тепло сжатия), он работает намного ниже температуры вспышки летучих углеводородов, обеспечивая самый безопасный метод сжатия, доступный для морских нефтяных месторождений.
3. Контроль коррозии и расширенный выбор материалов (MOC)
Стандартный чугун или низкосортная нержавеющая сталь быстро разрушаются под воздействием теплой морской воды или паров кислого газа, содержащих сероводород (H2S). Выбор передовой металлургии является единственным наиболее важным фактором в продлении срока службы оборудования свыше 20 лет.
Матрица морских материалов Wordfik:
Рабочие колеса и роторы: твердая дуплексная нержавеющая сталь (2205) или супердуплексная нержавеющая сталь (2507). Эти сплавы обладают превосходным механическим пределом текучести и превосходной стойкостью к точечной и щелевой коррозии в морской среде с высоким содержанием хлоридов.
Корпуса и плоские пластины насоса: толстостенная нержавеющая сталь 316L или дуплексная нержавеющая сталь, в зависимости от того, использует ли насос переработанную морскую или пресную воду в качестве жидкости для жидкостного уплотнения кольца.
Уплотнения вала: двойные механические уплотнения картриджного типа с поверхностями из карбида кремния на карбиде кремния, поддерживаемые системой промывки по API Plan под давлением для предотвращения кристаллизации морской соли на поверхностях уплотнения.
4. Протоколы морского технического обслуживания: предотвращение дорогостоящих простоев производства
Поскольку оффшорная логистика делает доставку запасных частей медленной и дорогостоящей, техническое обслуживание должно перейти от реактивного к высокопрогнозируемому.
Основной контрольный список технического обслуживания для морских операторов:
Ежедневный анализ жидкости уплотнений: Контролируйте pH и соленость рабочей жидкости жидкостного кольца. Если насос сконфигурирован для использования замкнутого контура пресной воды, внезапное повышение солености или падение pH указывает на утечку в трубке внутреннего теплообменника, что позволяет агрессивной морской воде или кислому технологическому газу поставить под угрозу чистый контур.
Мониторинг вибрации с помощью РСУ: Морские салазки подвержены структурному резонансу от близлежащих газовых турбин и главных компрессоров. Датчики непрерывной вибрации, подключенные к распределенной системе управления (DCS) платформы, позволяют операторам выявлять износ подшипников или дисбаланс рабочего колеса, вызванный кавитацией, до того, как произойдет катастрофический отказ.
Полугодовая проверка антикавитационного клапана: при работе в условиях высокого вакуума во время стабилизации нефти температура окружающей среды может вызвать внутреннее вспыхивание. Убедитесь, что автоматизированная антикавитационная линия свободна и правильно открывается, чтобы предотвратить микропиттинг на крыльчатке Duplex.
Технические вопросы и ответы:
Вопрос: Может ли морской жидкостно-кольцевой вакуумный насос использовать сырую морскую воду непосредственно в качестве рабочей жидкости?
Да, Wordfik часто разрабатывает вакуумные системы с прямоточной и частичной рекуперацией, в которых в качестве уплотняющей жидкости используется сырая морская вода. Однако эта установка требует строгого соблюдения требований к материалам. Насос должен быть полностью изготовлен из супердуплексной нержавеющей стали (2507) или компонентов с титановым покрытием, чтобы противостоять агрессивному сочетанию высокоскоростной соленой воды и кислорода.
Вопрос: Как профили движения FPSO меняют конструкцию вакуумных газожидкостных сепараторов?
Стандартные горизонтальные сепараторы позволяют жидкостям выплескиваться во время волнового движения, что может подвергнуть линию всасывания вакуумного насоса уносу жидкости или лишить насос необходимой уплотнительной жидкости.
Вопрос: В чем преимущество частотно-регулируемого привода (ЧРП) в морской системе заливки?
ЧРП позволяет вакуумному насосу работать на максимальной скорости во время начальной фазы «забора» большого объема (откачивание пустой линии всасывания насоса для подъема морской воды). Как только линия заполнена и подъемный насос работает, ЧРП замедляет работу вакуумного насоса до низкоэнергетической скорости «удержания» или полностью отключает его, сохраняя драгоценную электроэнергию платформы.
