Обнаружение утечек вакуума в теплообменниках и трубопроводах электростанций
Теплообменники и соединительные трубопроводы являются основными компонентами тепловых и атомных электростанций. Они работают вместе с конденсаторными вакуумными системами для поддержания эффективной теплопередачи и стабильной нагрузки агрегата. Даже крошечные утечки вакуума в этих компонентах могут вызвать постоянное попадание воздуха, что приведет к падению вакуума, повышению противодавления в турбине и снижению эффективности выработки электроэнергии.
Обнаружение утечек вакуума – это регулярная и необходимая работа по техническому обслуживанию объектов электроэнергетики. Своевременная проверка, обнаружение и устранение утечек позволяют сократить потери энергии, продлить срок службы оборудования и избежать незапланированных простоев. В этой статье рассматриваются опасности утечек, типичные точки утечек, основные методы обнаружения, стандартные этапы работы и профилактические меры для теплообменников и трубопроводов электростанций.
Влияние утечек вакуума на работу электростанции
Воздух и неконденсирующийся газ, попадающие через утечки, напрямую повреждают рабочее состояние всей вакуумной системы.
Во-первых, степень вакуума явно снижается, что ослабляет конденсационный эффект конденсатора и увеличивает противодавление выхлопных газов турбины. Выходная мощность снижается, в то время как потребление угля или топлива резко возрастает. Во-вторых, избыток газа внутри теплообменников снижает эффективность теплообмена, что приводит к нестабильной температуре воды и ненормальному давлению в трубопроводе.
Длительные неустраненные утечки также ускорят внутреннюю коррозию труб и трубок теплообменника, повысят риск отказа оборудования и повлекут за собой дополнительные расходы на техническое обслуживание. В тяжелых случаях отказ вакуума может привести к тому, что силовой агрегат уменьшит нагрузку или отключится.
Распространенные места утечек в теплообменниках и трубопроводах
На электростанциях с длительным сроком службы утечки вакуума чаще всего возникают в соединениях конструкций и изношенных деталях. Типичные места утечек приведены ниже:
Фланцевые соединения и прокладки: старение, деформация сжатия или неправильная установка прокладок являются наиболее частыми причинами утечек.
Сварные швы: термическое расширение и вибрация с течением времени приводят к образованию крошечных трещин в местах сварки теплообменников и трубопроводов.
Корпуса клапанов и сальники: Износ внутренних уплотнительных деталей приводит к медленному проникновению воздуха.
Трубные пластины теплообменника и пучки труб: Коррозия и усталостные повреждения создают микропротечки внутри теплообменников.
Компенсаторы и гибкие соединения: эти подвижные части склонны к нарушению герметичности при частой вибрации.
Основные методы обнаружения утечек вакуума на электростанциях
На электростанциях применяются различные технологии обнаружения в зависимости от условий работы, размера утечки и требований к точности. Наиболее широко используемые методы для теплообменников и трубопроводов следующие.
1. Испытание на удержание давления (грубая проверка)
Это основной метод проверки общей герметичности. Загерметизируйте все порты теплообменников и трубопроводов, вакуумируйте систему до стандартного уровня вакуума, затем изолируйте установку и запишите изменения вакуума в течение определенного времени. Если вакуум падает быстро, это подтверждает наличие обширных или крупных утечек. Он подходит для предварительного осмотра всей трубопроводной сети.
2. Метод мыльных пузырей (быстрая проверка на месте)
Для видимых внешних соединений, сварных швов и клапанов нанесите на поверхность разбавленную мыльную воду, пока система сохраняет вакуум. В местах утечек появятся пузырьки. Этот метод недорог и прост в эксплуатации и идеально подходит для обнаружения очевидных утечек в доступных местах.
Являясь высокоточным профессиональным решением, гелиевые детекторы утечек отслеживают газообразный гелий для обнаружения микроутечек. Он может обнаруживать крошечные утечки, которые невозможно обнаружить традиционными методами, и широко используется в высококачественных теплообменниках, ядерном энергетическом оборудовании и трубопроводах критического вакуума. Он отличается высокой чувствительностью и стабильными результатами испытаний.

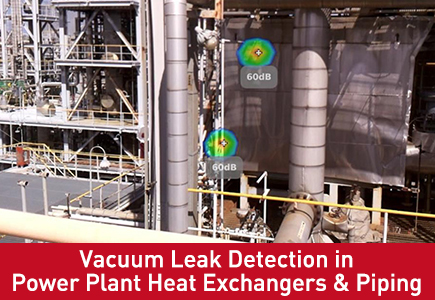

4. Ультразвуковой детектор утечек
Утечки вакуума производят особый ультразвуковой шум, когда воздух течет в пространство с отрицательным давлением. Портативные ультразвуковые детекторы улавливают звуковой сигнал и быстро обнаруживают места утечек. Он хорошо работает в шумных цехах электростанций и не влияет на нормальную работу агрегата.
Пошаговый процесс обнаружения утечки вакуума
Следуйте этому стандартному процессу для безопасного и эффективного систематического обнаружения утечек:
Подготовьте инструменты, детекторы и средства защиты и отметьте зону проверки.
Изолируйте испытуемый теплообменник или участок трубопровода от основной системы.
Вакуумируйте установку до расчетного вакуумного давления и стабилизируйте давление.
Проведите общее испытание на удержание давления, чтобы определить наличие утечек.
Используйте мыльные пузыри, ультразвуковые или гелиевые детекторы, чтобы найти конкретные точки утечки одну за другой.
Запишите все места утечек, отметьте уровни повреждений и составьте планы ремонта.
Повторите проверку после ремонта, чтобы убедиться в полной герметичности.
Заполнять отчеты об инспекциях и обновлять файлы обслуживания оборудования.
Практические решения по устранению утечек вакуума
Различные типы утечек требуют целенаправленных мер по устранению:
При старении или повреждении прокладок и уплотнений: Замените их новыми, устойчивыми к высоким температурам и коррозии уплотнительными материалами и следите за равномерным сжатием во время установки.
При небольших трещинах на сварных швах: Провести повторную сварку и послесварочную антикоррозионную обработку.
При микропротечках на пучках трубок теплообменника: Заткните дефектные трубки или замените поврежденные детали в соответствии с техническими нормами.
Для незакрепленных клапанов и сальников: отрегулируйте герметичность или замените внутренние детали сальника.
Все отремонтированные позиции должны пройти вторичную проверку утечек перед повторным вводом в эксплуатацию.
Профилактическое обслуживание во избежание повторяющихся утечек
Регулярное техническое обслуживание – лучший способ снизить частоту утечек вакуума:
Ежеквартально проверяйте прокладки, фланцы и гибкие соединения и заранее заменяйте стареющие детали.
Применить антивибрационные меры для трубопроводов и теплообменников для снижения усталости конструкций.
Поддерживайте внутреннюю среду в чистоте, чтобы замедлить коррозию стенок труб и теплообменных трубок.
При каждом капитальном ремонте оборудования организовывать полную проверку вакуумной герметичности.
Обучите эксплуатационный персонал отслеживать данные о вакууме в режиме реального времени и своевременно сообщать об аномальном падении давления.
Поддерживайте стабильную степень вакуума и эффективность теплообмена, максимизируйте выходную мощность.
Сократите расход топлива и ежедневные эксплуатационные расходы электростанций.
Уменьшите коррозию и повреждение оборудования, продлите срок службы теплообменников и трубопроводов.
Снизьте риски непредвиденных остановов и обеспечьте непрерывную и безопасную работу энергоблоков.
Соблюдать эксплуатационные стандарты и требования безопасности для объектов электроэнергетики.
Заключение
Утечки вакуума в теплообменниках и трубопроводах представляют собой скрытую опасность, которую нельзя игнорировать при эксплуатации электростанции. Регулярное обнаружение утечек вакуума, точное определение места утечки и своевременный ремонт поддерживают работу вакуумной системы в оптимальном состоянии.
В сочетании со стандартизированным профилактическим обслуживанием электростанции могут эффективно избегать потери вакуума, повышать общую эксплуатационную эффективность и контролировать затраты на долгосрочное техническое обслуживание. Выбор правильных методов обнаружения и выполнение строгих процедур проверки имеют важное значение для стабильного, экономичного и безопасного производства электроэнергии.
Часто задаваемые вопросы
Вопрос 1: Какие проблемы могут вызвать утечки вакуума в теплообменниках электростанций?
A1: Утечки приводят к падению вакуума, увеличению противодавления в турбине, снижению эффективности теплообмена, увеличению расхода топлива и ускорению коррозии оборудования.
Вопрос 2: Какой метод обнаружения утечек наиболее подходит для обнаружения микроутечек?
A2: Обнаружение утечек гелия — лучший выбор для микроутечек с чрезвычайно высокой точностью обнаружения. Ультразвуковые детекторы рекомендуются для быстрой проверки на месте.
Вопрос 3: Как часто электростанциям следует выполнять обнаружение утечек вакуума?
A3: Проводите плановые выборочные проверки каждый месяц, общие испытания на удержание давления каждый квартал, а также комплексное обнаружение утечек во всем диапазоне во время ежегодного капитального ремонта оборудования.
Вопрос 4: Можно ли в течение короткого времени игнорировать небольшие утечки вакуума?
О4: Нет. Небольшие утечки будут постепенно расширяться под воздействием длительной вибрации и изменений температуры, превращаясь в крупные неисправности и вызывая большие экономические потери.
