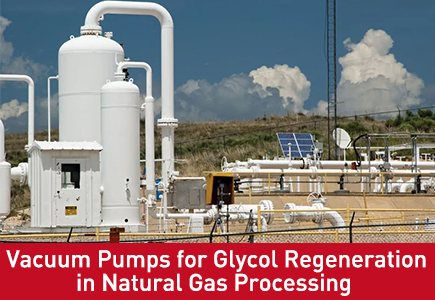

Вакуумные насосы для регенерации гликоля при переработке природного газа
Осушка триэтиленгликоля (ТЭГ) является наиболее широко распространенным процессом удаления влаги на заводах по переработке природного газа. Сырой природный газ содержит большое количество водяного пара, что приводит к засорению трубопровода гидратами, внутренней коррозии и снижению эффективности сгорания газа.
Растворы гликоля поглощают влагу из природного газа во время циклов осушки. Чтобы обеспечить непрерывную рециркуляцию и стабильную эффективность обезвоживания, необходима регенерация гликоля для удаления поглощенной воды и очистки раствора ТЭГ.
Традиционная атмосферная регенерация сталкивается с высоким потреблением энергии, деградацией гликоля и проблемами неполного обезвоживания. Сегодня регенерация гликоля с помощью вакуумного насоса стала модернизированным стандартным решением для современных заводов по переработке природного газа, обеспечивающим более высокую эффективность очистки и снижение эксплуатационных затрат.
Что такое регенерация гликоля при переработке природного газа?
Осушка природного газа гликолем состоит из двух основных циклов: абсорбции и регенерации.
В абсорбционной башне раствор ТЭГ полностью контактирует с влажным природным газом и поглощает водяной пар для производства сухого, квалифицированного природного газа для транспортировки по трубопроводу. После длительного всасывания раствор гликоля разбавляется и насыщается водой, теряя дегидратационную способность.
Регенерация гликоля — это процесс очистки, который удаляет воду, примеси и легкие углеводородные примеси из разбавленного ТЭГ, восстанавливая его концентрацию и характеристики для многократного использования. Регенерированный гликоль высокой чистоты обеспечивает стабильное и долгосрочное качество осушки природного газа.
Проблемы традиционных методов регенерации гликоля
На большинстве традиционных газовых заводов применяется атмосферная термическая регенерация. Этот метод имеет очевидные технические недостатки, ограничивающие общую эффективность переработки газа:
Требование к высокой температуре нагрева : Регенерация в атмосфере требует нагрева гликоля выше 200°C для испарения воды, что требует огромного количества тепловой энергии.
Термическое разложение гликоля : перегрев вызывает разложение ТЭГ с образованием кислотных побочных продуктов, которые разъедают оборудование и сокращают срок службы гликоля.
Неполное удаление воды : Кипячение при атмосферном давлении не может полностью удалить микровлагу, что приводит к низкой чистоте гликоля и плохому последующему эффекту обезвоживания.
Высокая стоимость потребления гликоля : частая замена гликоля увеличивает эксплуатационные расходы газового завода.
Как вакуумная технология улучшает эффективность регенерации ТЭГ
Регенерация гликоля с помощью вакуума решает все проблемы традиционного атмосферного отопления. Создавая отрицательное давление внутри регенерационного ребойлера и расширительного бака, вакуумные системы значительно снижают температуру кипения воды и смешанных летучих примесей.
В условиях вакуума вода может полностью испариться и отделиться при низкой и безопасной температуре ниже 150°C. Этот режим низкотемпературной очистки полностью исключает термическое растрескивание и разложение ТЭГ, обеспечивая при этом более глубокое обезвоживание и более высокую чистоту гликоля.
На предприятиях по переработке природного газа вакуумная регенерация значительно улучшает качество осушки газа и снижает долгосрочные химические и энергетические затраты.
Принцип работы вакуумной регенерации гликоля
Весь процесс регенерации вакуумного гликоля следует четкому принципу физического разделения:
Сначала разбавленный влажный гликоль из абсорбционной колонны поступает в систему вакуумной регенерации. Вакуумные насосы непрерывно откачивают закрытый бак регенерации, создавая стабильное отрицательное давление.
С падением внутреннего давления резко снижается температура кипения водяного пара и легких углеводородов. Низкотемпературный нагрев эффективно испаряет воду и летучие примеси, в то время как раствор ТЭГ с высокой температурой кипения остается стабильным и не разлагается.
Вакуумные насосы извлекают водяной пар и отходящие газы из системы, оставляя гликоль высокой чистоты, который можно рециркулировать обратно в башню осушки природного газа для непрерывного производства.
Лучшие типы вакуумных насосов для систем регенерации гликоля
Рабочие условия регенерации гликоля содержат водяной пар, легкий углеводородный газ и следы летучих органических соединений, что требует взрывозащищенного, паростойкого и непрерывно работающего вакуумного оборудования.
1. Взрывозащищенные жидкостно-кольцевые вакуумные насосы (лучший выбор)
Жидкостно-кольцевые вакуумные насосы являются наиболее широко используемым оборудованием для регенерации гликоля на газовых установках. Они отличаются превосходной устойчивостью к водяному пару, стабильной круглосуточной работой и взрывозащищенной конструкцией, подходящей для сред переработки легковоспламеняющегося природного газа. Отсутствие масляных загрязнений обеспечивает чистоту раствора гликоля.
2. Пластинчато-роторные вакуумные насосы с масляной смазкой.
Идеально подходит для средних и малых регенерационных установок, обеспечивая высокий предельный вакуум для глубокой очистки гликоля и получения природного газа с низкой точкой росы.
3. Композитные системы вакуумных насосов Рутса
На крупных заводах по переработке природного газа используются комбинации вакуума Рутса и жидкостного кольца для более высокой скорости откачки и более глубокого вакуума, что соответствует высоким стандартам регенерации гликоля в больших объемах.
Ключевые преимущества вакуумных насосов для регенерации гликоля природного газа
Снижение энергопотребления : низкотемпературное вакуумное испарение снижает потребление тепловой энергии на 25–40% по сравнению с традиционной атмосферной регенерацией.
Уменьшите потери и деградацию гликоля : избегайте высокотемпературного растрескивания ТЭГ, продлите срок службы гликоля и сократите затраты на замену химикатов.
Повышенная чистота гликоля : глубокий вакуум тщательно удаляет микровлагу и остаточные углеводороды, улучшая качество осушки природного газа.
Меньше коррозии оборудования : Уменьшение образования кислотных побочных продуктов, защита ребойлеров, трубопроводов и внутренних частей башни.
Стабильное качество выходного газа : стабильный гликоль высокой чистоты обеспечивает качественный сухой природный газ с низкой точкой росы для транспортировки на большие расстояния.
Экологичность : снижает выбросы гликоля и тепловое загрязнение газоперерабатывающих заводов.
Заключение
Технология вакуумных насосов полностью модернизировала традиционный процесс регенерации гликоля при переработке природного газа. Реализуя низкотемпературную очистку ТЭГ высокой чистоты, вакуумные системы решают основные проблемы, связанные с высоким потреблением энергии, отходами гликоля и неполным обезвоживанием на газовых установках.
Оснащенные взрывозащищенными и пароустойчивыми промышленными вакуумными насосами, предприятия по переработке природного газа могут обеспечить стабильную рециркуляцию гликоля, снизить эксплуатационные расходы и поддерживать высококачественную добычу сухого природного газа. Регенерация гликоля с помощью вакуума стала стандартным энергосберегающим и эффективным решением для современных проектов по переработке природного газа.
Часто задаваемые вопросы
Вопрос 1: В чем основное преимущество вакуумной регенерации гликоля по сравнению с традиционными методами?
A1: Вакуумная регенерация снижает температуру кипения воды, обеспечивая низкотемпературную очистку. Он предотвращает термическую деградацию ТЭГ, экономит энергию и производит переработанный гликоль более высокой чистоты.
Вопрос 2: Какой вакуумный насос лучше всего подходит для регенерации гликоля природного газа?
A2: Взрывозащищенные жидкостно-кольцевые вакуумные насосы являются наиболее практичным и экономичным выбором, идеально адаптирующимся к условиям работы с водяным паром и горючим газом на газоперерабатывающих заводах.
Вопрос 3: Могут ли вакуумные системы снизить эксплуатационные расходы на заводе по производству природного газа?
А3: Да. Вакуумная технология снижает потребление тепловой энергии и снижает частоту замены гликоля, что обеспечивает значительную долгосрочную экономию средств для предприятий по переработке газа.
Вопрос 4: Улучшает ли вакуумная регенерация качество осушки природного газа? А4: Абсолютно. Регенерированный гликоль высокой чистоты обеспечивает более высокую способность поглощения влаги, обеспечивая более низкую точку росы и более высокое качество сухого природного газа для транспортировки по трубопроводу.
