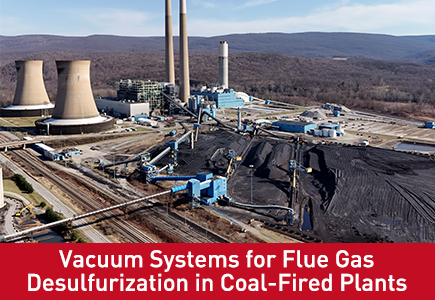

Вакуумные системы для десульфурации дымовых газов (ДДГ) на угольных электростанциях
Десульфурация дымовых газов (ДДГ) — одна из наиболее важных технологий контроля выбросов на угольных электростанциях, позволяющая удалять до 95–99% диоксида серы (SO₂) из дымовых газов. Наиболее широко распространенный процесс ДДГ — мокрая очистка известняком и гипсом — основан на вакуумных системах для обезвоживания побочного гипса до коммерчески пригодной формы и очистки технологических сточных вод.
Без эффективной вакуумной технологии процесс ДДГ приведет к образованию влажного, неуправляемого осадка, что приведет к увеличению затрат на утилизацию и снижению экологических преимуществ улавливания SO₂. В этом руководстве объясняется, как вакуумные системы функционируют в процессах ДДГ, используемое оборудование и как оптимизировать производительность для достижения максимальной эффективности и соблюдения нормативных требований.
1. Процесс ДДГ известняк-гипс – где нужен вакуум
1.1 Обзор процесса
В типичной известняково-гипсовой системе влажного ДДГ дымовые газы, содержащие SO₂, распыляются с известняковой суспензией в абсорбционной башне. SO₂ реагирует с карбонатом кальция (известняком) с образованием сульфита кальция, который затем окисляется до дигидрата сульфата кальция — гипса.
Последовательность химических реакций:
| Шаг | Реакция | Продукт |
| Поглощение | SO₂ + H₂O → H₂SO₃ | Сернистая кислота |
| Нейтрализация | H₂SO₃ + CaCO₃ → CaSO₃ + CO₂ + H₂O | Сульфит кальция |
| Окисление | CaSO₃ + ½O₂ + 2H₂O → CaSO₄·2H₂O | Гипс |
Кристаллы гипса суспендированы в суспензии поглотителя. Чтобы извлечь товарный побочный продукт, гипс необходимо отделить от жидкости и обезвоживать — обычно с использованием вакуумных ленточных фильтров.
1.2 Этап вакуумного обезвоживания
Гипсовая суспензия из абсорбера (обычно 10–20% твердых частиц по весу) подается на движущийся горизонтальный вакуумный ленточный фильтр. Когда лента проходит над вакуумной камерой, вакуум вытягивает жидкость через фильтровальную ткань, оставляя твердый гипсовый осадок. Затем осадок промывают (от хлоридов), сушат в вакууме и выгружают.
Почему важен вакуум:
Достигает содержания сухих веществ в гипсовом кеке 85–92%.
Удаляет хлориды и другие растворимые примеси.
Позволяет продавать гипс производителям стеновых плит или цементным заводам.
Уменьшает объем свалки, если гипс не может быть продан
2. Вакуумное оборудование для обслуживания ДДГ
2.1 Вакуумные ленточные фильтры (основное оборудование)
Горизонтальный вакуумный ленточный фильтр (также называемый резиновым ленточным фильтром) является стандартным устройством для обезвоживания гипса ДДГ. Ключевые компоненты включают в себя:
| Компонент | Функция |
| Резиновая дренажная лента | Лента непрерывного движения с поперечными канавками |
| Фильтровальная ткань | Пористая ткань, которая удерживает твердые частицы при пропускании жидкости. |
| Вакуумный бокс | Стационарная камера под ремнем, соединенная с вакуумным насосом |
| Система подачи навозной жижи | Равномерно распределяет навозную жижу по ширине ленты. |
| Система мойки | Спрей-бары для промывки кека (очистка от хлоридов) |
| Разгрузочный валок для торта | Соскребает обезвоженный гипс с фильтровальной ткани. |
2.2 Технологии вакуумных насосов для ДДГ
| Тип насоса | Пригодность для ФГД | Преимущества | Ограничения |
| Жидкостно-кольцевой вакуумный насос | Отличный | Справляется с влагой, накипью и твердыми частицами; крепкий; проверено в ФГД | Более низкий КПД, чем у сухих насосов |
| Сухой винтовой вакуумный насос | Хороший | Высокая эффективность; без масла; с поддержкой VFD | Более высокая первоначальная стоимость; менее толерантен к жидким слизнякам |
| Вакуумный насос с сухими кулачками | Ограниченный | Без масла; компактный | Не подходит для высокой влажности или накипи. |
| Поршневой насос с водяным уплотнением | Плохой (устаревший) | Высокий уровень обслуживания, низкая надежность | Больше не указано |
Отраслевой стандарт: жидкостно-кольцевые вакуумные насосы являются доминирующим выбором для вакуумных ленточных фильтров ДДГ благодаря их способности перекачивать оставшуюся суспензию, окалину и насыщенный воздух без внутренних повреждений.
2.3 Выбор вакуумного насоса для обезвоживания гипса
| Параметр | Типичное значение | Примечания |
| Уровень вакуума | 300–500 мбар абс. (вакуум 15–26 дюймов рт. ст.) | Более глубокий вакуум увеличивает содержание твердых частиц в оке |
| Расход воздуха | 10–30 м³/ч на м² площади фильтра | Зависит от конструкции фильтра и размера кристаллов гипса. |
| Затворная вода (жидкокольцевые насосы) | 1–2 м³/ч на насос | Рекомендуется охлаждение с замкнутым контуром |
Эмпирическое правило выбора: для типичного вакуумного ленточного фильтра ДДГ, производящего 10–20 тонн гипса в час, требуется жидкостно-кольцевой вакуумный насос производительностью 500–1500 м³/ч.
2.4 Материалы жидкостно-кольцевых насосов для обслуживания ДДГ
Шламы ДДГ и гипсовая техническая вода содержат хлориды, сульфаты и часто имеют низкий уровень pH. Стандартные чугунные насосы могут быстро выйти из строя. Выбор материала имеет решающее значение:
| Компонент | Стандартный материал | Рекомендуется для агрессивного ФГД |
| Корпус | Чугун | Дуплексная нержавеющая сталь (2205) или обрезиненная. |
| Рабочее колесо | Бронза или чугун | Дуплексная нержавеющая сталь или CD4MCu |
| Портовая пластина | Чугун | Дуплекс из нержавеющей стали |
| Система уплотнения воды | Углеродистая сталь | нержавеющая сталь 316 |
3. Оптимизация производительности вакуумной системы для ДДГ.
3.1 Поддержание глубокого стабильного вакуума
Качество обезвоженного гипса, а значит, и его товарность, напрямую зависит от уровня вакуума.
| Уровень вакуума (мбар абс.) | Сухие вещества гипсового кека | Товарность |
| < 300 мбар | 90–94% | Премиум (класс настенных плит) |
| 300–400 мбар | 85–90% | Приемлемо (марка цемента) |
| > 400 мбар | < 85% | Плохо (вероятно, на свалке) |
Факторы, влияющие на стабильность вакуума:
Подсос воздуха в систему уплотнений фильтра
Скопление накипи на фильтровальной ткани или вакуумной камере.
Недостаточный расход или температура уплотняющей воды.
Изношены внутренние детали насоса (крыльчатка, портальная пластина)
3.2 Удаление хлоридов – движущая сила роста
Сточные воды ДДГ, содержащие хлориды, все чаще регулируются. В Европе и США требования к нулевому сбросу жидкости (ZLD) приводят к более агрессивному вакуумному обезвоживанию для минимизации объема сточных вод.
Расширенный подход: Двухступенчатая вакуумная фильтрация:
Первичный вакуумный ленточный фильтр – производит основной гипсовый кек.
Вторичный вакуумный фильтр (или центрифуга) – обрабатывает боковой поток для снижения содержания хлоридов ниже 100 частей на миллион.
3.3 Энергоэффективность в вакуумных системах ДДГ
| Энергосберегающая мера | Типичная экономия | Выполнение |
| Управление ЧРП на вакуумном насосе | 20–35% | Модернизация существующих насосов с фиксированной скоростью. |
| Замкнутое водяное охлаждение уплотнений | 15–25% (перекачка воды) | Уменьшите температуру уплотняющей воды |
| Оптимизация вакуумного бокса | 10–15% | Уменьшите ненужную площадь фильтра под вакуумом. |
| Сухой шнек против жидкостного кольца (новые установки) | 30–40% | Более высокая эффективность, более высокие первоначальные затраты |
4 Вакуум для очистки сточных вод FGD
Помимо обезвоживания гипса, вакуумные системы используются в современной очистке сточных вод ФДГ:
4.1 Вакуумное испарение для нулевого сброса жидкости (ZLD)
Отработанную воду обратного осмоса (RO) от очистки сточных вод FGD можно дополнительно концентрировать с помощью вакуумных испарителей. Работа в вакууме (100–200 мбар абс.) снижает температуру кипения, снижая потребление энергии на 30–50% по сравнению с атмосферным испарением.
4.2 Вакуумная фильтрация известкового шлама
На этапе умягчения известью при очистке сточных вод ДДГ вакуумные фильтры обезвоживают осадок карбоната кальция/гидроксида магния, уменьшая объем отвода на 70–80%.
4.3 Вакуумная дегазация отходов ДДГ
Растворенные газы (CO₂, O₂) удаляются из сточных вод ДДГ под вакуумом, чтобы предотвратить образование накипи в последующих мембранах обратного осмоса.
5. Рекомендации по техническому обслуживанию вакуумных насосов ДДГ
| Проблема | Причина | Профилактика/Корректирующие действия |
| Образование накипи на портальной пластине | Жесткая вода, высокий pH | Затворная вода замкнутого цикла с умягченной или деминерализованной водой |
| Эрозия рабочего колеса | Песок/кремнезем в суспензии | Установить первичный циклон; перейти на дуплексную нержавеющую сталь |
| Потеря вакуума | Уплотнительная вода слишком теплая | Снизить температуру; увеличить скорость потока |
| Кавитация | Недостаточный NPSH | Более низкая температура уплотняющей воды; уменьшить скорость насоса (ЧРП) |
| Частая поломка уплотнения | Абразивные частицы | Переход на механическое уплотнение с поверхностями из карбида вольфрама. |
| Перегрузка двигателя | Газовая нагрузка слишком высока | Проверьте утечку воздуха в фильтре; чистая фильтровальная ткань |
Глава 6: Будущие тенденции в вакуумной технологии ДДГ
6.1 Более строгие ограничения на выбросы и сбросы
Новые правила EPA в США и предстоящие изменения в китайских стандартах GB потребуют еще более низких выбросов SO₂ (до <10 мг/Нм³) и почти нулевых выбросов жидкости. Это будет стимулировать спрос на более эффективное вакуумное обезвоживание и вакуумное испарение.
6.2 Внедрение сухого вакуумного насоса
Жидкостно-кольцевые насосы доминируют в ДДГ благодаря своей надежности, но суховинтовые насосы завоевывают все большее распространение на новых установках по следующим причинам:
30–40 % снижение энергопотребления
Нет потребления уплотнительной воды
Снижение общего объема технического обслуживания (отсутствие систем масла и уплотнительной воды)
Ограничение: Сухие винтовые насосы менее устойчивы к уносу жидкости; им требуются эффективные выбивные горшки перед насосом.
6.3 Умный мониторинг и оптимизация
Вакуумные насосы с поддержкой Интернета вещей с мониторингом уровня вакуума, мощности двигателя и вибрации подшипников в режиме реального времени используются в системах ДДГ для прогнозирования потребностей в техническом обслуживании и оптимизации использования энергии.
6.4 Интеграция с системой улавливания углерода
Поскольку угольные электростанции изучают возможность улавливания углерода после сжигания, системы на основе аминов требуют вакуумной регенерации растворителя. Опыт работы в вакууме ДДГ дает операторам электростанций хорошие возможности для этого перехода.
Заключение
Вакуумные системы незаменимы для современной десульфурации дымовых газов из известняка и гипса. Они позволяют:
Эффективное обезвоживание гипса (85–92% сухих веществ)
Удаление хлоридов для соблюдения нормативных требований
Товарный побочный продукт, который сокращает отходы и приносит доход.
Для обслуживания ДДГ жидкостно-кольцевые вакуумные насосы остаются отраслевым стандартом благодаря их устойчивости к влаге, накипи и сложным технологическим условиям. Правильный выбор материала (дуплексная нержавеющая сталь для работы в агрессивных средах), управление ЧРП для повышения энергоэффективности и регулярное техническое обслуживание являются ключом к долгосрочной надежности.
Поскольку угольные электростанции сталкиваются с ужесточением ограничений на выбросы и правил сброса воды, оптимизация вакуумных систем ДДГ является не только экологическим требованием, но и конкурентной необходимостью.
Технические вопросы и ответы
Вопрос: Каков типичный уровень вакуума для обезвоживания гипса в ДДГ?
A: Рабочий вакуум обычно составляет 300–500 мбар абсолютного давления (приблизительно 15–26 дюймов ртутного столба). Более глубокий вакуум приводит к более сухому гипсовому кеку, но увеличивает потребление энергии и может засорить фильтровальную ткань.
Вопрос: Почему для вакуумных насосов ДДГ требуются специальные материалы?
Ответ: Технологическая вода ДДГ и гипсовый раствор содержат хлориды, фториды и имеют низкий уровень pH. Стандартные чугунные насосы быстро подвергаются коррозии, что приводит к частым отказам. Для агрессивных условий эксплуатации рекомендуется конструкция из дуплексной нержавеющей стали (2205) или с резиновым покрытием.
Вопрос: Могут ли сухие вакуумные насосы заменить жидкостно-кольцевые насосы при эксплуатации ДДГ?
О: Да, в некоторых приложениях. Сухие винтовые насосы обеспечивают более высокую эффективность и отсутствие потребления затворной воды. Однако они менее терпимы к переносу жидкости и накипи. Для новых установок ДДГ с ограниченным водным балансом и стабильной работой сухие винтовые насосы являются целесообразным вариантом.
Вопрос: Как вакуумное обезвоживание ДДГ влияет на конкурентоспособность гипса?
Ответ: Гипс, содержащий более 200–300 ppm хлоридов, обычно не принимается производителями стеновых плит. Для достижения >90% сухого остатка кека и низкого содержания хлоридов необходимы хорошо обслуживаемые вакуумные системы с эффективной промывкой кека.
Вопрос: Что вызывает потерю вакуума в ленточном фильтре ДДГ?
A: Распространенные причины: утечка воздуха через уплотнения ремня, засорение фильтровальной ткани, изношенный вакуумный насос, слишком теплая уплотнительная вода или скопление накипи в вакуумной камере.
