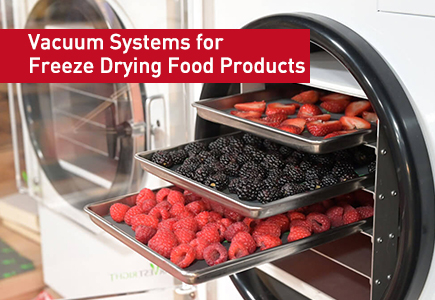

Сублимационная сушка, или лиофилизация, произвела революцию в пищевой промышленности, сохранив пищевую ценность, вкус и текстуру таких продуктов, как ягоды, кофе и мясо, без необходимости использования химических консервантов. В основе этого сложного процесса лежит вакуумная система.
В этом руководстве Wordfik объясняет решающую роль вакуумной технологии при сублимационной сушке и способы оптимизации вашей системы для достижения максимальной эффективности и качества продукции.
Как вакуум управляет процессом лиофилизации
Процесс сублимационной сушки основан на сублимации — прямом переходе воды из твердого состояния (льда) в газообразное (пар) без прохождения через жидкую фазу.
Процесс состоит из трех этапов, каждый из которых имеет определенные требования к вакууму.
Этап
Цель
Требование к вакууму
Замораживание
Превратить воду в лед
Атмосферное давление
Первичная сушка
Сублимировать лед в пар
0,1–1,0 мбар (10–100 Па)
Вторичная сушка
Удаление связанной воды
0,01–0,1 мбар (1–10 Па)
Для достижения сублимации давление внутри сушильной камеры должно быть снижено ниже тройной точки воды. Для этого необходим высокопроизводительный вакуумный насос, способный:
Быстрая эвакуация: быстрое достижение необходимого уровня вакуума для предотвращения размораживания продукта.
Поддержание глубокого вакуума: обычно поддерживается давление от 0,01 мбар до 1 мбар на всех этапах первичной и вторичной сушки.
Выбор лучшего вакуумного насоса для сублимационной сушки
При промышленной сублимационной сушке одного насоса зачастую недостаточно. В зависимости от объема вашего производства и характера продуктов (например, высокое содержание сахара или чувствительные ароматы) конфигурация вакуумной системы меняется.
Используется в основном для сублимационных сушилок малого и среднего масштаба.
Производительность: Способен достигать глубокого вакуума, необходимого для сублимации.
Проблема «Масла»: Требуется постоянный мониторинг, чтобы предотвратить эмульгирование масла водяным паром, что может привести к колебаниям уровня вакуума.
2. Роторно-лопастные вакуумные системы Рутса (для промышленных линий высокой производительности)
При масштабировании крупных промышленных туннелей сублимационной сушки один пластинчато-роторный насос работает слишком медленно. Мы объединяем воздуходувку Рутса (бустер) с одноступенчатым роторно-лопастным насосом.
Почему это работает: Насос Рутса действует как «нагнетатель», значительно увеличивая скорость откачки при низком давлении. Это сокращает время первичной сушки до 30%.
Лучше всего подходит для: массовой переработки фруктов, овощей и кормов для домашних животных, где быстрая эвакуация имеет решающее значение.
Для высококачественных сублимированных продуктов, таких как нутрицевтики или детское питание, спиральные насосы являются предпочтительной сухой технологией.
Механизм: Два переплетающихся спиралевидных свитка сжимают воздух. В насосной камере масла совершенно нет.
Преимущества: Чрезвычайно тихий, компактный и не требующий обслуживания по сравнению с масляными насосами. Они обеспечивают «чистый» вакуум, гарантируя, что нежные вкусовые характеристики продуктов никогда не будут испорчены парами масла.
4. Сухие винтовые и кулачковые вакуумные насосы (экологичная электростанция)
Для тяжелых промышленных циклов, работающих круглосуточно и без выходных, это самые надежные сухие решения.
Плюсы: они выдерживают высокие нагрузки пара без внутреннего износа. В сочетании с приводом с регулируемой скоростью (VSD) они обеспечивают самое низкое энергопотребление на кг высушенного продукта.
Управление паровой нагрузкой и холодными ловушками
Самая большая проблема при сублимационной сушке — это огромное количество водяного пара, выделяющегося из пищевых продуктов. Если этот пар попадет в вакуумный насос, он может снизить эффективность насоса.
Роль холодных ловушек: Конденсатор (холодная ловушка) помещается между камерой и насосом, чтобы «заморозить» пар.
Оптимизация Wordfik: Мы рекомендуем сочетать высокопроизводительные холодные ловушки с нашими насосами с регулируемой скоростью (VSD). Такая установка позволяет вакуумной системе регулировать скорость в зависимости от скорости сублимации, экономя энергию и продлевая срок службы насоса.
Контрольный список технического обслуживания вакуумных систем сублимационной сушки
Чтобы ваша производственная линия никогда не останавливалась, следуйте следующему протоколу технического обслуживания:
Проверьте вакуумные уплотнения. Осмотрите большие дверные прокладки сублимационной сушилки на наличие трещин или мусора.
Контролируйте температуру насоса. Перегрев является распространенным признаком неисправности насоса или неисправности холодной ловушки.
Управление газовым балластом: регулярно используйте газовый балласт для удаления остаточной влаги, попавшей в обход конденсатора.
Технические вопросы и ответы
Вопрос: Какой уровень вакуума необходим для сублимационной сушки продуктов? О: Для первичной сушки требуется давление 0,1–1,0 мбар. Вторичная сушка требует 0,01–0,1 мбар. Большинство винтовых насосов с масляным уплотнением и сухих винтовых насосов обеспечивают и то, и другое.
Вопрос: Как часто следует менять масло в насосе сублимационной сушилки? О: Для насосов с масляным уплотнением: каждые 3–6 месяцев или когда масло становится молочного цвета. При непрерывном производстве могут потребоваться ежемесячные изменения.
В Wordfik мы понимаем, что каждое применение сублимационной сушки уникально. Независимо от того, сушите ли вы нежные сезонные фрукты или мясные продукты с высоким содержанием белка, наши вакуумные системы разработаны для обеспечения точности, гигиены и долговечности.
