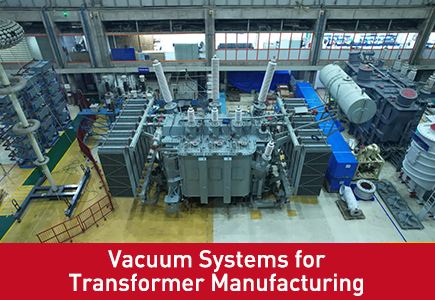

Вакуумные системы для производства трансформаторов: комплексные решения для сушки, вакуумирования и заливки масла
Производство трансформаторов требует строгого контроля влажности, газа и примесей, чтобы гарантировать диэлектрическую прочность, эксплуатационную стабильность и срок службы. Вакуумные системы стали незаменимым основным оборудованием на протяжении всей производственной цепочки — от сушки сердечника и обмотки до окончательной вакуумной заливки маслом.
Надежное вакуумное решение эффективно удаляет влагу и неконденсирующиеся газы из изоляционных материалов, значительно улучшая качество продукции и снижая риски отказов. В этой статье рассматриваются ключевые вакуумные процессы, идеальные настройки системы и профессиональные решения для производства трансформаторов.
Почему вакуумные системы имеют решающее значение в производстве трансформаторов
В трансформаторах используются высокоэффективные системы изоляции (целлюлозная бумага, картон и изоляционное масло), позволяющие выдерживать высокое напряжение и обеспечивать безопасную работу. Влага и остаточный газ являются основными угрозами:
Снижает диэлектрическую прочность и увеличивает риск пробоя.
Ускорение старения изоляции и сокращение срока службы
Вызывает частичный разряд и долгосрочное ухудшение производительности.
Вакуумные системы создают среду низкого давления, которая снижает температуру кипения воды и эффективно извлекает глубокую влагу и газ, не повреждая материалы. Для высоковольтных трансформаторов (≥35 кВ) для сертификации качества обязательна профессиональная вакуумная обработка.
Ключевые вакуумные процессы в производстве трансформаторов
1. Вакуумная сушка (включая сушку паровой фазы керосина)
Вакуумная сушка — самый важный этап перед заливкой масла. Удаляет влагу с обмоток, сердечников и твердой изоляции.
Парофазовая сушка керосина (КВПД) является ведущим в отрасли методом:
В качестве теплоносителя используются специальные пары керосина.
Равномерный нагрев, быстрое испарение влаги.
Эффект самоочистки удаляет пыль и частицы.
Без остатков после выпаривания (удаление >99,9%)
Повышает диэлектрическую прочность на 15–25 % по сравнению с традиционными методами.
2. Вакуумная эвакуация и дегазация.
После высыхания бак трансформатора и сборка подвергаются вакуумированию с целью:
Удаление остатков воздуха и газов
Предотвратить окисление и ухудшение изоляции.
Создать идеальные условия для вакуумной заливки масла
Типичный целевой вакуум: 0,1–5 мбар для моделей высокого напряжения.
3. Вакуумная масляная пропитка и наполнение.
Заливка масла под вакуумом обеспечивает:
Полное проникновение масла в изоляционные зазоры
Никаких захваченных пузырьков воздуха
Стабильные изоляционные характеристики и рассеивание тепла
Соответствие IEC и национальным стандартам
Рекомендуемые конфигурации вакуумной системы для трансформаторов
Наиболее распространенной и эффективной конструкцией является двухступенчатая вакуумная установка:
Бустерный насос: вакуумный насос Рутса (высокая скорость откачки, глубокий вакуум)
Эта комбинация:
Значительно увеличивает скорость эвакуации.
Достигает и поддерживает высокий уровень вакуума.
Бесперебойно справляется с водяным паром и конденсирующими газами.
Подходит для малых, средних и больших силовых трансформаторов (до 500 кВ, 800 кВ, 1000 кВ).
Wordfik Vacuum Solutions для производства трансформаторов
Wordfik предлагает универсальные индивидуальные вакуумные системы для производителей трансформаторов, полностью совместимые с процессами сушки, вакуумирования и заливки масла.
Основные преимущества
Высокоэффективная комбинация Рутса и поворотных лопастей. Стабильная производительность, высокая скорость откачки, идеально подходит для КВПД и непрерывного производства.
Широкий диапазон вакуума. Соответствует требованиям: от грубого вакуума для сушки до высокого вакуума для вакуумирования.
Устойчив к влаге и пару. Специальная конструкция предотвращает эмульгирование жидкости и повреждение компонентов.
Настраиваемые системы, монтируемые на раме. С сепараторами, охладителями, панелями управления и датчиками для использования по принципу «включай и работай».
Вакуумный насос Рутса: серия RTOW, серия LCVS (высокий расход 1200 л/с для больших трансформаторов)
Форвакуумный насос: пластинчато-роторный насос с масляной смазкой серии PVX.
Полная система: вакуумная установка на раме с автоматическим управлением.
Рекомендации по установке и обслуживанию
Установите герметичные трубопроводы и проведите опрессовку перед использованием.
Мониторинг уровня вакуума, температуры и водяного пара в режиме реального времени
Регулярно проверяйте уплотнительную жидкость, фильтры и смазку.
Ежегодно проводите калибровку производительности, чтобы обеспечить стабильность процесса.
Используйте VFD для экономии энергии в условиях переменной нагрузки.
Преимущества оптимизированных вакуумных систем
Значительно улучшает диэлектрическую прочность и сопротивление изоляции.
Снижает частоту отказов трансформатора и продлевает срок его службы.
Сокращает производственные циклы и повышает эффективность производства
Обеспечивает соответствие мировым стандартам качества и безопасности.
Снижает общие эксплуатационные расходы при стабильной и надежной работе.
Заключение
Вакуумные системы являются краеугольным камнем производства высококачественных трансформаторов. От вакуумной сушки до вакуумирования и заливки масла — профессиональное и стабильное вакуумное решение напрямую определяет производительность продукта и конкурентоспособность на рынке.
Роторно-лопастные вакуумные системы Wordfik Roots + специально разработаны для производства трансформаторов и поддерживают сушку паровой фазы керосина и вакуумирование в высоком вакууме. Мы предоставляем индивидуальные решения, надежное оборудование и полную послепродажную поддержку, чтобы помочь производителям трансформаторов добиться стабильного, эффективного и высококачественного производства.
Часто задаваемые вопросы
В1: Какой уровень вакуума необходим для производства трансформаторов?
A1: Для большинства процессов требуется давление 0,1–5 мбар. Высоковольтным моделям часто требуется ≤1 мбар для глубокого вакуумирования.
Вопрос 2: Почему стоит выбрать комбинированную систему Roots + роторная лопасть?
A2: Форвакуумный насос обеспечивает стабильный базовый вакуум; Насос Рутса повышает скорость откачки и создает максимальный вакуум, что идеально подходит для больших камер и быстрого производства.
Вопрос 3. Могут ли ваши системы поддерживать сушку паровой фазы керосина (KVPD)?
А3: Да. Вакуумные системы Wordfik специально разработаны для безопасной и эффективной обработки паров и влаги керосина.
