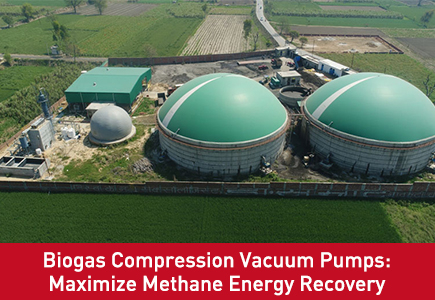

Компрессионные вакуумные насосы для биогаза: максимальное восстановление энергии метана из органических отходов
На фермах, свалках, заводах по переработке пищевых отходов и очистных сооружениях анаэробное сбраживание производит постоянный поток сырого биогаза, однако, по оценкам, 30% этой потенциальной энергии либо сжигается, либо попадает в атмосферу, либо теряется из-за неэффективного компрессорного оборудования. Метан в 28 раз более эффективен как парниковый газ, чем CO₂, за 100-летний период, поэтому несобранный биогаз является одновременно и бесполезным источником дохода, и значительным экологическим ущербом. Компрессионные вакуумные насосы для биогаза устраняют этот пробел, обеспечивая газонепроницаемую, коррозионностойкую экстракцию и сжатие, разработанные специально для влажного, насыщенного примесями газа варочного котла, превращая отходы органических веществ в надежную, экономичную электроэнергию на месте или биометан, впрыскиваемый в сеть.
1. Почему стандартные компрессоры не справляются с работой по производству биогаза
Сырой биогаз не является чистым топливом. Обычно состоящий из 50–70 % метана, 30–45 % CO₂ и следовых количеств сероводорода (H₂S), водяного пара, аммиака и силоксанов, он вызывает ускоренный износ большинства обычного газоперерабатывающего оборудования:
Быстрая коррозия из-за H₂S и влаги : во влажных условиях сероводород соединяется с конденсированной водой, образуя серную кислоту, вызывающую коррозию корпусов компрессоров, роторов и уплотнений из углеродистой стали. Для необработанного биогаза с содержанием H₂S 500–2000 ppm в стандартных воздуходувках часто возникают утечки через уплотнения в течение 12–18 месяцев, и в течение 3 лет требуется полный ремонт.
Утечка метана и риски для безопасности : Нагнетатели объемного действия и поршневые компрессоры используют уплотнения вала, которые разрушаются в агрессивном биогазе. Даже небольшие утечки через уплотнения приводят к выбросу метана в аппаратные, что создает опасность взрыва и приводит к потере 2–5% общего объема добычи газа в год.
Плохая устойчивость к колебаниям производства газа : выход биогаза меняется на 20–40% в зависимости от дня и ночи, в зависимости от сезона и при изменении состава сырья. Компрессоры с фиксированной скоростью работают с максимальной эффективностью только при полной нагрузке, тратя энергию в периоды низкой производительности и вызывая нестабильное давление в последующих двигателях ТЭЦ.
Частое обслуживание из-за уноса жидкости : Сырой биогаз насыщен водяным паром. Конденсат, скапливающийся в камерах компрессора, приводит к эмульгированию масла, снижению смазки и неожиданным простоям. Многим предприятиям приходится ежедневно опорожнять резервуары сепараторов вручную.
Риск загрязнения при модернизации систем : Компрессоры с масляной смазкой вводят масляный туман в поток биогаза, загрязняя молекулярные сита и мембранные модули в системах модернизации VPSA. Это сокращает срок службы адсорбента на 30–40% и увеличивает затраты на очистку биометана.
2. Как сжатие в вакууме повышает выход энергии из биогаза
Вакуумные системы работают, поддерживая контролируемое отрицательное давление в варочном котле или коллекторе сбора газа, пропуская биогаз через этапы предварительной обработки и сжимая его для дальнейшего использования. В отличие от воздуходувок с положительным давлением, которые выталкивают газ сзади, вакуумная экстракция обеспечивает измеримые преимущества на каждом этапе цепочки создания стоимости биогаза:
Более высокая эффективность сбора газа : поддержание небольшого отрицательного давления 50–100 мбар внутри крышек анаэробного варочного котла и скважин для свалочного газа обеспечивает равномерную подачу газа по всей площади сбора, сокращая неорганизованные выбросы метана на 85–95 % по сравнению с пассивными системами сбора газа или системами сбора низкого давления.
Газонепроницаемая работа с минимальными утечками : Вакуумные насосы работают под всасыванием, поэтому любая утечка через уплотнение втягивает окружающий воздух внутрь, а не выпускает метан наружу. Это исключает риск взрыва в аппаратных и удерживает общие потери метана на уровне ниже 0,1% от пропускной способности, что является решающим преимуществом для учета углеродных кредитов и соблюдения требований по выбросам.
Лучшее обращение с влажным, агрессивным газом . Правильно выбранные вакуумные технологии позволяют работать с насыщенным биогазом без повреждений, связанных с переносом жидкости. В сочетании с расположенными выше по потоку отбойными барабанами и коалесцирующими фильтрами они гораздо лучше переносят умеренные уровни H₂S, чем стандартные роторно-лопастные воздуходувки.
Стабильное входное давление для двигателей ТЭЦ . Постоянное давление газа, регулируемое вакуумом, обеспечивает стабильную подачу топлива в генераторы ТЭЦ, избегая помпажа двигателя, пропусков зажигания и снижения мощности. Обычно это увеличивает общую выходную мощность на 10–15% при том же производстве газа в варочном котле.
Эффективная вакуумная регенерация для облагораживания биогаза . В системах облагораживания биометана VPSA (адсорбция с переменным вакуумом) вакуумные насосы регенерируют слои молекулярных сит путем создания глубокого вакуума, десорбируя захваченный CO₂ без использования высокотемпературного пара. Это сокращает потребление энергии при модернизации на 40–60% по сравнению с системами PSA, работающими только под давлением.
3. Основные применения в сценариях восстановления энергии из биогаза
Системы вакуумного сжатия используются во всех сегментах переработки органических отходов в энергию: от небольших фермерских варочных котлов до крупных муниципальных проектов по переработке свалочного газа.
3.1 Сельскохозяйственные анаэробные реакторы (фермерский биогаз)
На животноводческих фермах и сельскохозяйственных биогазовых установках вакуумные насосы извлекают сырой биогаз из закрытых варочных котлов, сжимают его до стабильного давления и подают в двигатели комбинированного производства тепла и электроэнергии (ТЭЦ). Способность работать с переменным производством газа и умеренной влажностью делает вакуумные системы идеальными для ферм, где ресурсы для обслуживания на месте ограничены.
3.2 Сбор свалочного газа (СГ) и производство электроэнергии
Муниципальные свалки непрерывно производят биогаз в течение 20–30 лет после закрытия. Вакуумные системы служат центральным источником добычи газа из свалочных месторождений, поддерживая постоянное отрицательное давление в сотнях газовых скважин для улавливания метана, который в противном случае улетел бы в атмосферу. Сжатый газ затем используется для выработки электроэнергии на месте, прямого нагрева или закачки в трубопровод.
3.3 Совместное переваривание пищевых отходов и муниципального осадка
Установки совместного сжигания, перерабатывающие кухонные отходы, бытовые осадки и промышленные органические отходы, производят биогаз с высокой влажностью и переменным содержанием H₂S. Вакуумные системы с коррозионностойкой конструкцией надежно справляются с суровыми газовыми условиями, поддерживая круглосуточную работу для производства электроэнергии ТЭЦ с базовой нагрузкой.
3.4 Перевод биогаза на биометан
На предприятиях, производящих биометан или био-СПГ трубопроводного качества, вакуумные насосы являются основным компонентом систем VPSA и модернизации мембран. Они обеспечивают глубокий вакуум, необходимый для регенерации адсорбента, обеспечивая чистоту метана 95–98%, пригодную для впрыска в решетку или использования автомобильного топлива.
3.5 Анаэробная очистка промышленных сточных вод
Пивоварни, предприятия пищевой промышленности и бумажные фабрики с системами анаэробной очистки сточных вод производят биогаз в качестве побочного продукта. Системы вакуумного сжатия улавливают этот газ для использования в качестве топлива для котлов или производства электроэнергии, компенсируя закупки природного газа и сокращая выбросы углекислого газа на предприятии.
4. Выбор правильной вакуумной технологии для условий биогаза
Не все вакуумные насосы подходят для работы с биогазом. Оптимальная технология зависит от качества входного газа, необходимого давления, объема потока и подверженности коррозии.
| Вакуумная технология | Лучшее для | Ключевые преимущества в сфере биогазовых услуг |
| Сухие кулачковые вакуумные насосы | Добыча сырого биогаза, свалочный газ с высокой влажностью, умеренный H₂S | Бесконтактный ротор, высокая влагостойкость, длительные интервалы технического обслуживания. |
| Пластинчато-роторные насосы с масляным уплотнением | Модернизация биогаза VPSA, высокоэффективная компрессия сырья ТЭЦ | Стабильный глубокий вакуум, высокая степень извлечения метана, компактность |
| Жидкостно-кольцевые вакуумные насосы | Сырой биогаз с высоким содержанием H₂S, высококоррозионные условия | Изотермическое сжатие, отличная устойчивость к уносу жидкости |
Для большинства современных биогазовых проектов предпочтительным выбором стали технологии сухого когтя и роторно-лопастной технологии с масляным уплотнением, заменяющие старые жидкостно-кольцевые конструкции из-за их более высокой энергоэффективности на 30–40% и отсутствия требований к сбросу загрязненной уплотнительной воды.
5. Вакуумные решения Wordfik, разработанные для рекуперации энергии биогаза
Wordfik предлагает вакуумные насосы, подходящие для конкретного применения, и готовые системы на салазках для сбора, сжатия и переработки биогаза, имеющие сертификаты CE и UL, подходящие для глобальных проектов.
Вакуумные насосы с сухими кулачками серии ZSV : основной выбор для добычи сырого биогаза и сбора свалочного газа. Бесконтактный кулачковый ротор работает с насыщенным, запыленным биогазом без внутреннего износа, а камеры с антикоррозийным покрытием выдерживают умеренные уровни H₂S. При скорости потока от 250 до 650 м³/ч они масштабируются от небольших фермерских варочных котлов до крупных муниципальных колодцев на свалках. Встроенные газожидкостные сепараторы и автоматические сливные клапаны исключают ежедневную ручную обработку конденсата.
Пластинчато-роторные вакуумные насосы с масляным уплотнением серии PVX : идеально подходят для систем очистки биогаза VPSA и сжатия топливного газа ТЭЦ под высоким давлением. Охватывая потоки от 16 до 750 м³/ч, они обеспечивают стабильный глубокий вакуум для эффективной регенерации молекулярных сит, достигая степени извлечения метана выше 95%. Оснащенные газобалластными клапанами и системами фильтрации масла, они надежно удаляют следы влаги в непрерывной круглосуточной работе.
Все биогазовые системы Wordfik могут быть оснащены взрывозащищенными двигателями, коррозионно-стойкими уплотнениями FKM, приводами с регулируемой скоростью и встроенными панелями управления ПЛК, полностью совместимыми с системами удаленного мониторинга предприятия.
6. 6 проверенных на практике лучших практик для биогазовых вакуумных систем
Основываясь на опыте внедрения биогазовых проектов в сельском хозяйстве, муниципальном хозяйстве и промышленности по всему миру, эти методы максимизируют извлечение метана, продлевают срок службы оборудования и снижают эксплуатационные расходы:
Установите соответствующую систему предварительной очистки перед вакуумным насосом : Всегда устанавливайте отбойный барабан, коалесцирующий фильтр и скруббер H₂S перед вакуумным насосом. Пропуск предварительной подготовки газа является основной причиной преждевременного выхода из строя насосов при работе с биогазом.
Используйте частотно-регулируемый привод для регулирования объемов добычи газа : соедините вакуумный насос с частотно-регулируемым приводом, подключенным к датчикам давления в варочном котле. Корректировка скорости насоса в соответствии с фактическим расходом газа обычно снижает потребление энергии на 25–35 % и поддерживает стабильное давление в системе.
Поддерживайте температуру газа выше точки росы : Поддерживайте температуру газа на входе на 3–5°C выше температуры его конденсации, чтобы предотвратить образование жидкой воды внутри камеры насоса. При установке в холодном климате рекомендуется использовать систему подогрева впускного трубопровода.
График мониторинга уровня H₂S : Проверяйте содержание серы в биогазе ежеквартально. Если H₂S превышает расчетные пределы, увеличьте производительность скруббера или переключитесь на насосы из более высококачественных, устойчивых к коррозии материалов, чтобы избежать ускоренного выхода из строя.
Проверяйте уплотнения и проводите тесты на утечки раз в полгода : даже незначительные утечки ухудшают процесс извлечения метана и создают угрозу безопасности. Ежегодные испытания полной вакуумной системы на падение давления гарантируют, что потери метана остаются ниже проектных порогов.
Планируйте рекуперацию тепла, где это возможно : Утилизация тепла сжатия из контуров выхлопа насоса или охлаждения масла для предварительного нагрева сырья в варочном котле. Это может повысить температуру варочного котла на 2–4°C и увеличить производство биогаза на 8–12% без дополнительных затрат энергии.
7. Часто задаваемые вопросы
Вопрос: Сколько дополнительного метана могут извлечь вакуумные системы по сравнению с пассивным сбором?
Ответ: Для свалок и закрытых анаэробных варочных котлов переход от пассивного сбора или сбора под низким давлением к правильно спроектированной вакуумной экстракции обычно увеличивает общий объем улавливания метана на 20–35%. Многие предприятия окупятся от модернизации вакуумной системы в течение 18–24 месяцев за счет дополнительных доходов от производства электроэнергии и доходов от углеродных кредитов.
Вопрос: Могут ли вакуумные насосы перекачивать биогаз с высоким содержанием сероводорода?
О: Да, при соответствующей конфигурации. Умеренные уровни H₂S (до ~ 1000 частей на миллион) можно обрабатывать с помощью камер насоса с покрытием и уплотнений из FKM. При более высоком содержании серы стандартной практикой является установка системы химической или биологической десульфурации перед вакуумным насосом для удаления H₂S до того, как он достигнет оборудования.
Вопрос: Подходят ли вакуумные биогазовые системы для непрерывной работы 24 часа в сутки, 7 дней в неделю?
А: Да. Промышленные кулачковые и пластинчато-роторные вакуумные насосы рассчитаны на непрерывную работу. При надлежащей предварительной подготовке газа и плановом техническом обслуживании биогазовые вакуумные системы Wordfik надежно работают более 8000 часов в год с интервалом технического обслуживания 12–18 месяцев.
Вопрос: В чем разница между вакуумным сжатием и винтовыми компрессорами для биогаза?
Ответ: Винтовые компрессоры превосходно обеспечивают высокое давление нагнетания для впрыска в трубопровод, но они очень чувствительны к влаге и H₂S в сыром биогазе. Вакуумные системы более устойчивы к влажному, агрессивному сырому газу и являются стандартным выбором для этапов сбора, экстракции и модернизации VPSA. Многие крупные биогазовые установки используют вакуумные насосы для предварительной экстракции и модернизации в сочетании с винтовыми компрессорами для окончательного сжатия биометана под высоким давлением.
Биогаз является одним из наиболее малоиспользуемых возобновляемых источников энергии при утилизации отходов. При правильно подобранном вакуумном компрессионном оборудовании каждое предприятие по переработке органических отходов может превратить выброс парниковых газов в надежный источник электроэнергии, тепла или биометана коммерческого качества. Самая высокая отдача достигается за счет адаптации вакуумной технологии к реальным условиям газа и разработки системы с учетом долгосрочной устойчивости к коррозии и энергоэффективности.
