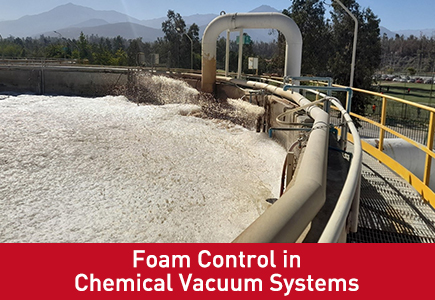

Контроль пенообразования в химических вакуумных системах: причины, риски и эффективные решения

Пена — одна из тех проблем, которая не проявляется миганием света или сигнализацией. Он незаметно накапливается внутри дистилляционных колонн, испарителей и вакуумных ресиверов, и к тому времени, когда операторы замечают, повреждение уже началось.

В химических вакуумных системах пена – это больше, чем просто неприятность. Это снижает производительность, ухудшает качество продукции и может вывести из строя вакуумные насосы. Понимание того, почему образуется пена, как ее обнаружить и что с этим делать, важно для любого, кто использует вакуумный процесс.

Что вызывает пену в вакуумных системах?

Пена образуется, когда газ попадает в жидкость, создавая дисперсию пузырьков, которые сопротивляются схлопыванию. При химической обработке несколько факторов способствуют образованию пены в вакууме.

Поверхностно-активные соединения являются наиболее распространенными виновниками. Многие органические химические вещества — поверхностно-активные вещества, эмульгаторы, растворенные полимеры и природные смолы — снижают поверхностное натяжение и стабилизируют пузырьковые пленки. Если эти соединения присутствуют, даже легкое перемешивание или выделение паров могут привести к образованию стойкой пены.

Кипение при низком давлении является еще одним важным фактором. В вакууме растворители и летучие компоненты кипят при гораздо более низких температурах. Быстрое выделение пара взбалтывает поверхность жидкости, увлекая за собой газ и образуя пену. Как отмечает один из отраслевых источников, применение вакуума к ротационному испарителю может вызвать «неконтролируемое кипение и пенообразование», если уровень вакуума не контролируется должным образом..

Загрязнение также играет роль. В вакуумных насосах с масляным уплотнением деградированное или эмульгированное масло теряет свои противопенные свойства, в результате чего само масло сильно вспенивается и попадает в выхлопные газы . В технологических системах следы загрязнений от предшествующих операций могут привести к появлению соединений, стабилизирующих пену.

Загрузка жидкости в ректификационные колонны способствует пенообразованию. Например, в установках висбрекинга переработанный охлаждающий дистиллят увеличивает количество жидкости в зоне испарения, что «увеличивает количество жидкости в зоне испарения и способствует пенообразованию» . Тот же принцип применяется во многих вакуумных процессах: больше жидкости в контакте с паром означает больше возможностей для образования пены.

Реальные риски: что на самом деле делает пена

Пена – это не только эстетическая проблема. Это наносит ощутимый, измеримый ущерб.

Повреждение насоса представляет собой наиболее непосредственный риск. Унос пены приводит к попаданию жидкости в насосы, предназначенные для сжимаемых газов. Жидкие пробки или даже стойкая пена могут повредить внутренние компоненты, затопить уплотнения и вызвать преждевременный выход из строя . Жидкостно-кольцевые насосы переносят некоторый перенос лучше, чем большинство конструкций, но даже у них есть ограничения. Как отмечает один поставщик лабораторного оборудования, «жидкие пробки легко повреждают вакуумные насосы... потому что вакуумные насосы предназначены для перекачивания сжимаемых газов».

Еще одним последствием является снижение эффективности разделения. В ректификационных колоннах пена создает барьер между паровой и жидкой фазами, уменьшая массоперенос. Согласно исследованиям колонн со структурированной насадкой, пена приводит к «более высоким потерям давления, снижению производительности и снижению скорости массообмена, что приводит к снижению эффективности разделения». Колонка просто перестает работать так, как задумано.

Качество продукции страдает, когда пена попадает в потоки верхнего потока. В установках висбрекинга вспенивание «может привести к образованию черного газойля, который, возможно, придется либо очистить, либо понизить сорт» . В испарителях пенное загрязнение превращает прозрачный конденсат в темный, что требует доработки или утилизации..

Приборы дают ложные показания. Пена дурачит приборы уровня. Ячейка дифференциального давления может показывать нормальный уровень жидкости, в то время как пена фактически заполняет градирню до самого верхнего паропровода . Операторы принимают решения на основе данных, которые просто неверны.

Как определить, что у вас проблемы с пеной

Пену часто подозревают, но редко подтверждают. Журнал Chemical Processing описывает пять методов обнаружения пены в дистилляционных колоннах..

Тест на скорость прорисовки самый простой. Если вы вручную измените скорость отбора нижней части и не увидите соответствующего изменения уровня, а сообщаемый уровень остается в пределах диапазона прибора, то, скорее всего, у вас есть пенообразование . Показания уровня жидкости определяют плотность пены, а не фактическую высоту жидкости.

Несколько смотровых окон позволяют выявить пену, показывая уровни жидкости на разных высотах, каждое из которых представляет плотность пены в этой точке . Если башня имеет смотровые стекла на разной высоте и все они показывают жидкость, значит, присутствует пена.

Наблюдение за потоком жидкости через смотровые стекла применимо для агрегатов, в которых на стекло влияет конденсация или приток тепла. Пена, попадающая в смотровое стекло, приводит к гораздо более высокому расходу жидкости, чем при обычной конденсации . В агрегатах с теплопритоком попадание жидкости в паровое пространство явно указывает на пенообразование..

Отбор проб из места, которое должно быть сухим, дает прямые доказательства. Если образец содержит жидкость, в этой точке присутствует пена или жидкость..

Гамма-сканирование — высокотехнологичный вариант. Источник и детектор измеряют среднюю плотность массы по всему сосуду. График зависимости плотности от высоты непосредственно идентифицирует пену..

Решение проблемы: практические решения

Корректировка процесса

Уменьшите уровень вакуума, если процесс позволяет. Слишком глубокий вакуум вызывает бурное кипение и образование пены . Контроллер вакуума, поддерживающий давление чуть выше точки кипения растворителя, предотвращает быстрое выделение паров, приводящих к образованию пены . Некоторые системы управления VARIO автоматически определяют давление кипения и регулируют вакуум, чтобы предотвратить пенообразование.

Замедлите скорость нагрева. Быстрое повышение температуры удаляет пар быстрее, чем жидкость успевает его выпустить, образуя пену. Постепенное нагревание дает время пару выйти наружу, не увлекая за собой жидкость.

Увеличьте запасы жидкости в емкостях, где пена является проблемой. Большие объемы жидкости обеспечивают большее время пребывания пены для разрушения до того, как она достигнет выпускного отверстия для паров..

Химические пеногасители

Широко используются пеногасители на силиконовой основе. Полидиметилсилоксан описан одним химиком как «лучший пеногаситель, без сомнений». Он работает в очень низких дозах — всего лишь 1 ppm может быть эффективной. Силиконовые пеногасители нелетучи и остаются в жидкой фазе, что полезно, если вы не хотите, чтобы пеногаситель попадал в ваш конденсат..

Пеногасители на спиртовой основе, такие как 1-октанол, также эффективны . В отличие от силиконов, 1-октанол имеет температуру кипения 195°C, испаряется и собирается в конденсате, что полезно, если вам нужно не допускать попадания пеногасителя в ваш продукт.

Для конкретных применений доступны коммерческие программы пеногасителей. Для установок висбрекинга компания Nalco Water предлагает пеногасители, которые «стабильны, поэтому пеногаситель остается в остатке фракционирующей колонны и не уносится более легкими потоками»..

Механические решения

Входные сепараторы и выдвижные баки улавливают жидкость и пену до того, как они достигнут насоса. Это простые пассивные устройства, обеспечивающие первую линию защиты. Например, в Vacuubrand PC 3010 NT VARIO используется «впускной сепаратор... для защиты насоса от загрязнения».

Холодные ловушки конденсируют пары перед их попаданием в насос, снижая нагрузку на насос и защищая его от уноса растворителя . Они особенно полезны в системах ротационного испарения, где основной проблемой являются пары растворителей.

Механические пеноразрушители используют вращающиеся элементы для механического разрушения пены. В патенте описаны пеноразрушители, которые «приводят к увеличению плотности пены» и делают ее «текучей, чтобы она могла вытекать обратно из устройства подачи пара в колбу испарителя».

Клапаны контроля вакуума могут полностью перекрыть поток вакуума, когда начинается вспенивание. Как отмечает один инженер, «для полного закрытия вакуумного потока при начале пенообразования используется отдельный ручной клапан». Автоматизированные системы с быстрым временем отклика могут достичь того же результата без вмешательства оператора.

Примечание по выбору насоса

Некоторые технологии вакуумных насосов справляются с переносом пены и жидкости лучше, чем другие.

Жидкостно-кольцевые насосы исключительно устойчивы. Их конструкция позволяет им «справляться с конденсируемыми парами и даже с переносом жидкости без внутренних повреждений». Если ваш процесс склонен к переносу, жидкостно-кольцевой насос является более безопасным выбором, чем большинство сухих насосов.

Сухие винтовые насосы работают без масла, но менее устойчивы к попаданию жидкости. Они требуют эффективного разделения вверх по течению.

Пластинчато-роторные насосы с масляным уплотнением являются наиболее уязвимыми. Загрязненное масло вспенивается и выносится наружу, создавая порочный круг . Если вам необходимо использовать насос с масляным уплотнением в условиях, склонных к пенообразованию, поддерживайте температуру масла на уровне 50–60°C, чтобы уменьшить вязкость и предотвратить устойчивое образование пены , и никогда не переполняйте масляный резервуар..

Краткое содержание

Пена в химических вакуумных системах представляет собой серьезную эксплуатационную проблему, приводящую к реальным затратам: повреждение насоса, снижение производительности, некондиционный продукт и ложные показания приборов. Это вызвано поверхностно-активными соединениями, быстрым кипением в вакууме, загрязнением и чрезмерным содержанием жидкости.

Идентификация пены требует тщательного тестирования — изменения скорости вытяжки, наблюдения через смотровое стекло, отбора проб или сканирования гамма-лучами. После подтверждения исправьте ситуацию с помощью технологических корректировок (более медленный нагрев, контролируемый вакуум), химических пеногасителей (силиконовых или спиртовых) или механических решений (сепараторов, холодных ловушек, пеногасителей).

Правильная технология насоса также имеет значение. Жидкостно-кольцевые насосы лучше всего переносят перенос жидкости; насосы с масляным уплотнением требуют тщательного обращения с маслом. Упреждающий подход к контролю пенообразования защищает оборудование, поддерживает качество продукции и обеспечивает бесперебойность технологического процесса.

Технические вопросы и ответы

Вопрос: Что вызывает пенообразование в вакуумных дистилляционных колоннах?
Вносят свой вклад поверхностно-активные соединения в сырье, быстрое выделение паров в вакууме и высокая загрузка жидкости. Загрязнения от предшествующих процессов также могут привести к появлению пеностабилизирующих веществ..

Вопрос: Как узнать, вспенивается ли моя колонка?
Попробуйте тест скорости прорисовки: вручную измените скорость прорисовки нижнего уровня. Если показания уровня не изменились, скорее всего, у вас есть пена . Наблюдение через смотровое стекло и сканирование гамма-излучением также эффективны..

Вопрос: Какие пеногасители лучше всего работают в вакуумных системах?
Пеногасители на основе силикона, такие как полидиметилсилоксан, очень эффективны при очень низких дозах . Варианты на основе спирта, такие как 1-октанол, работают хорошо и испаряются в конденсат, если это предпочтительнее..

Вопрос: Может ли пена повредить мой вакуумный насос?
Да. Унос пены приводит к попаданию жидкости в насосы, предназначенные для газов, что приводит к повреждению уплотнений, затоплению и преждевременному выходу из строя..

Вопрос: Какой тип вакуумного насоса лучше всего справляется с пеной?
Жидкостно-кольцевые насосы переносят унос жидкости лучше, чем большинство конструкций. Сухие винтовые насосы менее щадящие и требуют хорошего разделения на входе. Насосы с масляным уплотнением наиболее уязвимы к повреждениям, связанным с пеной.
