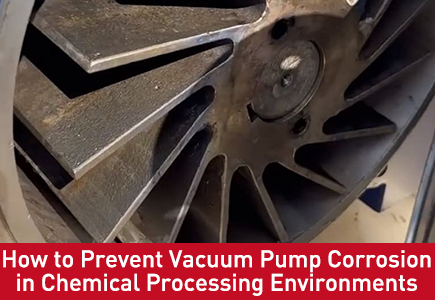

Как предотвратить коррозию вакуумного насоса в условиях химической обработки
На химических перерабатывающих заводах к вакуумным насосам часто относятся как к второстепенным вспомогательным средствам: для них определяют уровень вакуума и скорость потока, а затем забывают, пока они не выйдут из строя. На предприятиях, работающих с агрессивными растворителями, кислотными газами или парами щелочей, такой подход почти всегда приводит к преждевременному выходу насоса из строя. Мы видели десятки случаев, когда у совершенно нового насоса, установленного в соответствии с первоначальными спецификациями, в течение 6–12 месяцев развивались утечки уплотнений и точечная коррозия, что приводило к незапланированным остановкам, которые обходились намного дороже, чем сам насос.
Коррозия в вакуумных системах редко происходит в одночасье. Он начинается с крошечных, невидимых точек конденсации внутри камеры насоса, проходит через уплотнения и прокладки и в конечном итоге разрушает роторы, корпуса и опоры подшипников. Большинство бригад технического обслуживания реагируют на это более частой заменой уплотнений, но это устраняет только симптом. Долгосрочная защита от коррозии требует сочетания модификации технологического процесса, правильного выбора технологии насоса, модернизации материалов и целенаправленного технического обслуживания.
В этом руководстве объясняется, почему химические вакуумные насосы корродируют быстрее, чем общепромышленные агрегаты, рассматриваются наиболее распространенные действующие механизмы коррозии, а также многоуровневая система предотвращения, от недорогих эксплуатационных ремонтов до капитальной модернизации системы. Оно предназначено для руководителей предприятий по техническому обслуживанию, инженеров-технологов и групп по снабжению, занимающихся повторяющимися отказами насосов в агрессивных химических средах.
Почему вакуумные насосы особенно уязвимы к химической коррозии
Вакуумный насос не просто перемещает воздух. Он сжимает технологические газы, циклически охлаждает и нагревает их и неизбежно вступает в контакт с парами, туманами и следами загрязнений, вытягиваемыми из процесса. Три характеристики работы в вакууме делают коррозию гораздо более агрессивной, чем в стандартных трубопроводах или резервуарном оборудовании.
1. Конденсация пара при расширении и сжатии.
Это единственный фактор, вызывающий коррозию вакуумных насосов, о котором чаще всего забывают. Когда коррозийный пар попадает во входное отверстие насоса, он расширяется и охлаждается по мере прохождения через насосный механизм. Даже если газ кажется сухим на входе, изменения температуры и давления внутри насоса могут привести к тому, что он опустится ниже точки росы, что приведет к образованию жидкого коррозионного конденсата непосредственно на поверхностях ротора и корпуса. В отличие от трубопровода, по которому газ течет прямо, вакуумный насос многократно сжимает и расширяет газ, создавая повторяющиеся циклы конденсации-испарения, которые ускоряют атаку.
2. Постоянный механический износ + синергия коррозии.
Большинство типов насосов имеют движущиеся части, находящиеся в близком контакте: лопасти, скользящие по корпусу, кулачковые роторы, проходящие в пределах нескольких миллиметров друг от друга, винтовые роторы, зацепляющиеся. Коррозия делает эти поверхности шероховатыми, что, в свою очередь, увеличивает механический износ и подвергает свежий, незащищенный основной металл дальнейшей коррозии. Этот цикл коррозии и истирания разрушает насосы гораздо быстрее, чем любой из механизмов по отдельности. В жидкостно-кольцевых насосах кавитационные пузырьки, схлопывающиеся на металлических поверхностях, создают микроструи, которые прорывают пассивные оксидные слои, позволяя коррозии проникать глубоко в основной материал.
3. Задержанные загрязнители в мертвых зонах
Вакуумные насосы имеют небольшие щели, полости для уплотнений и дренажные отверстия, где коррозийные остатки могут оседать и концентрироваться. Со временем в этих застойных зонах развивается локальная коррозия, которая разъедает корпус или разрушает поверхности уплотнения с задней стороны. Поскольку эти области скрыты от глаз, повреждения часто возникают еще до того, как операторы заметят какое-либо снижение производительности.
Общие механизмы коррозии в химической вакуумной технике
Не все виды коррозии выглядят одинаково, и выявление механизма является первым шагом на пути к эффективному устранению проблемы. Это четыре наиболее частых типа, которые мы встречаем в химических вакуумных установках.
1. Общая равномерная коррозия.
Общая коррозия, вызванная сильным воздействием кислотных или щелочных конденсатов, с течением времени равномерно утончает корпуса и роторы насосов. Чаще всего это встречается в жидкостно-кольцевых насосах, перекачивающих кислые газы, или в системах регенерации растворителей с высокими нагрузками по конденсату. Несмотря на медленный прогресс, он в конечном итоге уменьшает толщину стенок до точки структурного разрушения или протечки. Это также легче всего спрогнозировать и спланировать посредством правильного выбора материала.
2. Питтинговая и щелевая коррозия.
Локальная точечная коррозия является наиболее опасной формой коррозии, поскольку она может проникнуть в корпус насоса за считанные месяцы, оставив при этом большую часть поверхности неповрежденной. Это происходит, когда пассивные оксидные слои на нержавеющей стали разрушаются хлоридами, галогенидными растворителями или парами кислот. Щелевая коррозия действует по тому же принципу, но возникает в узких зазорах: канавках уплотнений, поверхностях фланцев, отверстиях под болты и зазорах ротора. Оба типа распространены в насосах, перекачивающих хлорированные растворители, пары соляной кислоты и процессы, основанные на рассоле.
3. Коррозионное растрескивание под напряжением.
Под воздействием растягивающего напряжения и агрессивной среды на металлических компонентах могут образовываться микроскопические трещины, которые быстро распространяются. Это особый риск для насосов из нержавеющей стали, работающих в условиях термоциклирования и воздействия хлоридов. Трещины часто образуются на патрубках насоса, монтажных ножках или сварных соединениях и могут привести к внезапному катастрофическому выходу из строя без предварительного предупреждения.
4. Атака разложения растворителей и полимеров
Органические растворители могут разрушать эластомерные уплотнения, прокладки и даже некоторые композитные покрытия. Набухшие, размягченные или потрескавшиеся уплотнения позволяют технологическому газу просачиваться, подвергая подшипники и другие несмачиваемые компоненты коррозии. В тяжелых случаях остатки растворенного полимера или смолы затвердевают внутри насоса, блокируя роторы и вызывая полное заклинивание.
Многоуровневая стратегия предотвращения коррозии
Эффективная защита от коррозии не всегда требует покупки дорогого насоса из экзотического сплава. Мы рекомендуем многоуровневый подход: начните с недорогих исправлений, оптимизируйте операции, а затем обновляйте материалы насосов только тогда, когда меры более низкого уровня недостаточны.
Уровень 1: Защита процессов добычи (самая низкая стоимость, самая высокая рентабельность инвестиций)
Большую часть коррозионных повреждений можно предотвратить еще до того, как пар достигнет насоса. Эти меры обычно обходятся в 10–20 % от стоимости замены насоса и продлевают срок службы в 2–3 раза.
Установите предварительный конденсатор : Охладите входящий газ для конденсации корродирующих паров перед его поступлением в насос. Простой кожухотрубный или змеевиковый конденсатор удаляет 70–90% коррозионной нагрузки, а собранный конденсат можно сливать и обрабатывать отдельно. Это единственная наиболее эффективная модернизация для большинства систем регенерации растворителей и кислотных процессов.
Добавьте высокоэффективный газожидкостный сепаратор : установите сепаратор с демистерной подушкой после конденсатора для улавливания унесенных капель жидкости и кислотного тумана. Для мелкого тумана добавьте коалесцирующий фильтрующий элемент.
Используйте подогрев входящего газа . Для процессов, склонных к конденсации, слегка перегрейте входящий газ, чтобы коррозионные компоненты оставались в паровой фазе при прохождении через насос. Это особенно эффективно для сухих винтовых и кулачковых насосов.
Установите скруббер или ступень нейтрализации . Для сильно кислых или щелочных газовых потоков добавьте мокрый скруббер перед потоком, чтобы нейтрализовать коррозионные компоненты до того, как они достигнут вакуумного насоса.
Уровень 2: Правильная технология насоса и выбор материала
Соответствие типа и конструкции насоса химическому составу процесса устраняет основной риск коррозии.
Избегайте использования лопастных насосов с масляной смазкой, предназначенных для работы в тяжелых условиях коррозии : технологические пары растворяются в масле насоса и создают постоянную коррозионную среду внутри камеры. Без тщательной предварительной обработки насосы с масляным уплотнением имеют очень короткий срок службы в агрессивных химических средах.
Для умеренной коррозии отдавайте предпочтение технологиям сухих насосов . Сухие кулачковые и сухие винтовые насосы не содержат уплотняющей жидкости в газовом тракте, а многие модели оснащены системой контроля температуры с рубашкой, чтобы поддерживать компоненты выше точки росы. Они гораздо лучше справляются с паровой коррозией, чем конструкции с масляным уплотнением.
Выберите подходящие базовые материалы :
Чугун: подходит только для нейтральных, неагрессивных процессов.
Чугун с эпоксидным покрытием: подходит для работы с мягкими органическими растворителями.
Нержавеющая сталь 304: общие химические услуги, слабые органические кислоты.
Нержавеющая сталь 316L: хлоридсодержащие среды, сильные кислоты, фармацевтическая служба
Хастеллой/дуплексная нержавеющая сталь: сильная коррозия, высокое содержание хлоридов и высокие температуры.
Модернизация материалов уплотнений и прокладок . Стандартные нитриловые уплотнения быстро выходят из строя в большинстве химических сред. Обновление до FKM (Витон) для общей химической работы, FFKM для агрессивных растворителей и кислот и ПТФЭ для высокотемпературных и сильнокоррозионных условий эксплуатации.
Уровень 3: Передовой опыт эксплуатации и технического обслуживания
Даже самая хорошо защищенная система преждевременно выйдет из строя без должной эксплуатационной дисциплины.
Регулярно используйте газовый балласт : Газовый балласт вводит небольшое количество сухого воздуха в цикл сжатия, чтобы уменьшить образование конденсата внутри насоса. В конце каждой партии запускайте его на 15–30 минут, чтобы удалить остатки конденсирующихся паров.
Слейте сепараторы и отстойники насосов по графику : Накопившаяся в корпусе насоса коррозионная жидкость будет воздействовать на компоненты, даже когда насос выключен. Установите автоматические сливные клапаны для линий непрерывной эксплуатации.
Выполняйте периодические циклы продувки : после обработки агрессивных партий дайте насосу поработать чистым воздухом или азотом на несколько минут, чтобы смыть остаточные пары из камеры и выпускной линии.
Предварительно осматривайте и заменяйте уплотнения . Не ждите возникновения утечек. Заменяйте уплотнения и прокладки по фиксированному графику в зависимости от сложности вашего технологического процесса. Стоимость замены уплотнения составляет часть стоимости полного ремонта насоса.
Уровень 4: Модернизация системы для работы в условиях сильной коррозии
Для процессов с очень высоким потенциалом коррозии эти капитальные обновления обеспечивают максимально длительный срок службы и самую низкую совокупную стоимость владения.
Системы уплотнительной жидкости с замкнутым контуром для жидкостно-кольцевых насосов : вместо проточной воды используйте систему уплотнительной жидкости с замкнутым контуром с ингибитором коррозии и непрерывной фильтрацией. Это снижает потребление пресной воды и сохраняет концентрацию коррозионной нагрузки в контролируемом контуре.
Сухие насосы с рубашкой и подогревом . Сухие винтовые или кулачковые насосы с рубашкой с подогревом поддерживают внутренние части насоса выше точки росы, полностью предотвращая коррозионную конденсацию.
Центральные вакуумные системы : размещайте насосы в специальном насосном помещении с централизованным кондиционированием на входе и очисткой выхлопных газов. Это упрощает обслуживание, изолирует коррозионно-активное оборудование от производственных зон и позволяет использовать резервные резервные блоки.
Передовые методы защиты от коррозии в зависимости от типа насоса
Различные технологии насосов имеют разные слабые места, связанные с коррозией. Стратегии защиты должны быть адаптированы соответствующим образом.
Жидкие кольцевые вакуумные насосы
Первичный риск коррозии: уплотнительная жидкость напрямую контактирует как с технологическим газом, так и с внутренними деталями насоса.
Основные меры защиты: использовать уплотнительную жидкость замкнутого цикла с ингибиторами коррозии; модернизировать детали, контактирующие с рабочей средой, до нержавеющей стали 316L для работы с кислотами; установить мониторинг pH в контуре уплотнительной жидкости; регулярно продувайте и обновляйте уплотнительную жидкость
Вакуумные насосы с сухими когтями
Основной риск коррозии: конденсат в насосной камере; разрушение уплотнений и подшипников из-за миграции паров
Основные меры защиты: поддерживать температуру рубашки выше точки росы; установить входной фильтр предварительной очистки и туманоуловитель; используйте манжетные уплотнения из ПТФЭ при работе с химическими веществами; ежегодно проверять кулачковые роторы на предмет точечной коррозии
Сухие винтовые вакуумные насосы
Первичный риск коррозии: локализованная конденсация на стадии сжатия; питтинг на винтовых профилях
Основные меры защиты: использовать роторы с регулируемой температурой для работы с агрессивными парами; перейти на наборы винтов с покрытием или из нержавеющей стали; установить входной конденсатор и сепаратор; избегайте эксплуатации при давлениях, при которых наиболее вероятна конденсация
Пластинчато-роторные насосы с масляной смазкой
Первичный риск коррозии: загрязнение маслом и накопление кислоты; деградация уплотнения
Ключевые меры защиты: установить обширную защиту на входе; сократить интервалы замены масла; используйте антикоррозионное масло для вакуумных насосов; регулярно контролировать кислотность масла; рассматривайте этот тип насоса только для легких, периодически вызывающих коррозию условий эксплуатации.
Ранние признаки коррозии вакуумного насоса
Раннее обнаружение коррозии значительно снижает стоимость ремонта и позволяет избежать непредвиденных поломок. Следите за этими пятью индикаторами во время плановых проверок:
Постепенная потеря предельного вакуума . Медленное, устойчивое снижение вакуума в течение недель или месяцев часто сигнализирует об увеличении внутренних зазоров из-за коррозионного износа.
Увеличение частоты утечек через уплотнения . Если уплотнения начинают протекать каждые несколько недель, а не каждые несколько месяцев, вероятной причиной является коррозионное воздействие на поверхности уплотнений.
Обесцвеченная уплотнительная жидкость или масло : Масло/уплотняющая жидкость ржавого цвета, мутное или с кислотным запахом подтверждает активную коррозию внутри насоса.
Необычный металлический скрежет : Грубый, неравномерный шум при работе указывает на корродированные поверхности ротора, соприкасающиеся между собой.
Видимые ямки или пятна на впускном фланце : Коррозия, видимая на впуске, почти всегда означает более серьезное повреждение внутри.
Если вы заметили два или более из этих признаков, немедленно назначьте внутреннюю проверку. Дальнейшая эксплуатация корродированного насоса обычно приводит к катастрофическому выходу из строя ротора или корпуса, который не подлежит экономичному ремонту.
Коррозионностойкие вакуумные решения Wordfik для химических предприятий
Для предприятий тонкой химии, нефтехимии, фармацевтики и агрохимии по всему миру компания Wordfik поставляет коррозионностойкие вакуумные насосы промышленного класса и полностью спроектированные системные пакеты, рассчитанные на длительный срок службы в агрессивных технологических средах.
Наши основные сильные стороны в сфере обслуживания коррозионно-активных химикатов
Полный портфель технологий с выбором материалов : от надежных жидкостно-кольцевых насосов серии 2BV, доступных из чугуна, нержавеющей стали 304 и 316L, до сухих кулачковых насосов серии ZSV с дополнительными покрытиями из ПТФЭ и уплотнениями из FKM, до сухих винтовых насосов премиум-класса серии GLG с контролем температуры с рубашкой и конструкцией из дуплексной нержавеющей стали. Мы предлагаем более 150 моделей насосов с настраиваемыми материалами, контактирующими с рабочей средой, в соответствии с химическим составом вашего процесса.
Специально разработанные пакеты защиты на входе : Все наши системы для работы с химическими веществами поставляются с соответствующими предварительными конденсаторами, сепараторами газа и жидкости, коалесцирующими фильтрами и дополнительными ступенями скруббера, размер которых специально рассчитан на вашу паровую нагрузку и профиль коррозии. Мы не поставляем незащищенные насосы для эксплуатации в агрессивных средах без надлежащей защиты.
Соответствие ATEX и мировым стандартам : Наши коррозионностойкие насосы имеют сертификаты CE, ISO, ROHS и EAC, а также взрывозащищенные варианты, соответствующие требованиям ATEX, для химической обработки в опасных зонах.
Проектирование систем по индивидуальному заказу : Для многопроизводственных предприятий мы разрабатываем централизованные вакуумные системы с зональным контролем, резервными резервными блоками и централизованной очисткой выхлопных газов для оптимизации использования энергии и упрощения обслуживания.
Поддержка полного жизненного цикла : на каждую систему распространяется 12-месячная гарантия и пожизненное послепродажное обслуживание, включая круглосуточную онлайн-техническую поддержку, быструю доставку устойчивых к коррозии запасных частей и индивидуальные планы профилактического обслуживания, адаптированные к серьезности вашего процесса.
Имея более чем 18-летний опыт производства промышленного вакуума и установки в более чем 80 странах, мы помогаем химическим предприятиям сократить частоту замены насосов, сократить расходы на техническое обслуживание и исключить незапланированные простои, связанные с коррозией.
Заключение
Коррозия вакуумных насосов в химической промышленности не является неизбежными затратами при ведении бизнеса. Хотя агрессивные пары и конденсаты всегда воздействуют на компоненты насоса, подавляющее большинство преждевременных отказов происходит из-за защиты впускного отверстия недостаточного размера, неправильного выбора материала и неоптимальных методов эксплуатации — все это поправимо.
Предприятия, которые лучше всего справляются с коррозией, не покупают самый дешевый насос и не заменяют его каждый год. Они вкладывают средства в кондиционирование паров на входе, выбирают подходящую технологию и материалы для насосов, а также соблюдают последовательные процедуры технического обслуживания и продувки. В течение 5–10-летнего жизненного цикла этот подход обеспечивает значительно более низкие общие затраты и гораздо меньшее количество простоев в производстве.
Если на вашем заводе случаются повторяющиеся отказы вакуумного насоса, которые, как вы подозреваете, связаны с коррозией, начните с систематического аудита: определите механизм коррозии, проверьте текущую защиту на входе и оцените, действительно ли материал вашего насоса подходит для данного химического процесса. В большинстве случаев относительно небольшая модернизация материалов предварительной обработки или уплотнений приведет к немедленному и измеримому увеличению срока службы насоса.
