Как система разделения газа и жидкости защищает ваш вакуумный насос
Ваш вакуумный насос разрушается водяным паром, смазочно-охлаждающей жидкостью, пивом или соком?
Независимо от того, работает ли ваша вакуумная система на обрабатывающем оборудовании с ЧПУ, линиях по производству пива или машинах для розлива напитков, попадание жидкости является бесшумным убийцей. Это вызывает коррозию, внутренний износ и непредвиденные простои.
Посмотрите видео ниже, чтобы увидеть, как система разделения газа и жидкости Wordfik защищает ваш вакуумный насос, после чего следует подробное описание ее рабочего процесса на примере обработки с ЧПУ.
Подробный рабочий процесс: пример обработки с ЧПУ
При работе обрабатывающего центра с ЧПУ неизбежны попадание жидкости и мусора. Ниже приведено пошаговое описание того, как наша автоматизированная система изолирует и удаляет смазочно-охлаждающую жидкость до того, как она достигнет вашего насоса.

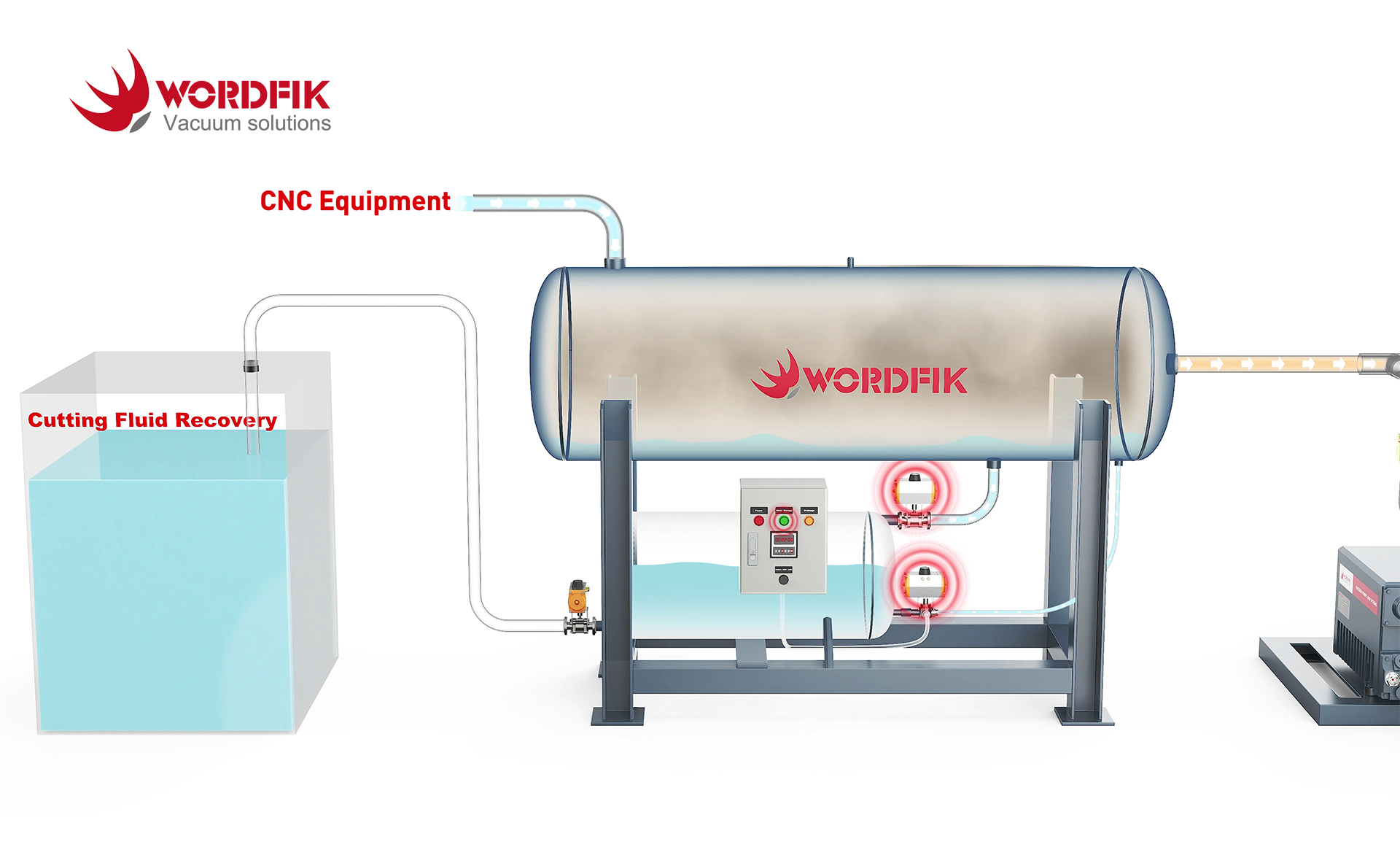

Шаг 1: Первоначальное разделение (см. изображение 1).

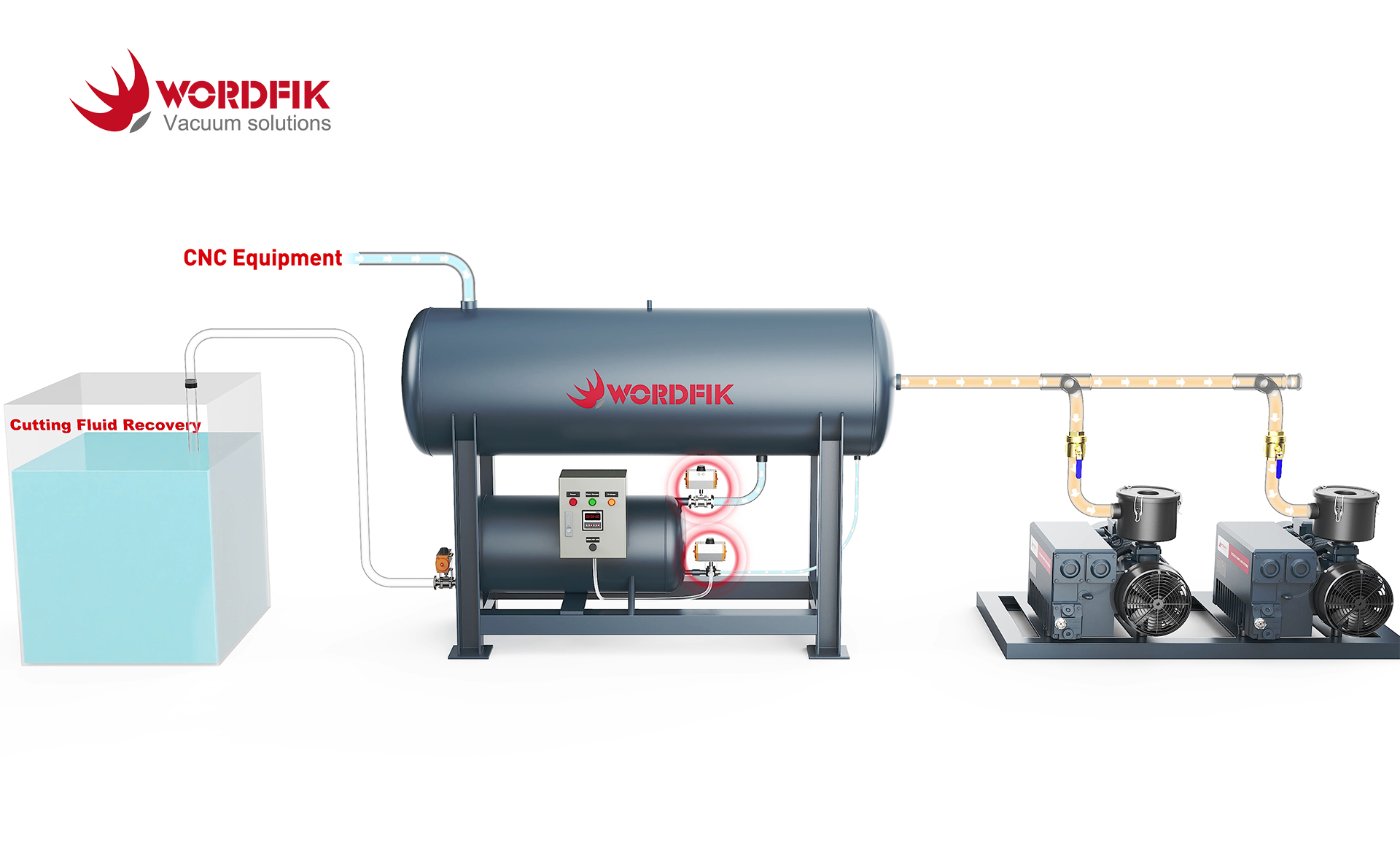

Когда оборудование с ЧПУ начинает работать, одновременно запускаются вакуумный насос и система разделения газа и жидкости. Смазочно-охлаждающая жидкость и воздушная смесь подаются в основной резервуар для хранения. Основной резервуар использует силу тяжести для отделения более тяжелой жидкости от воздуха. Воздух продолжает через всасывающую трубу попадать в вакуумный насос, а отделенная смазочно-охлаждающая жидкость падает на дно. На этом этапе электромагнитный клапан, соединяющий первичный и вторичный резервуары, остается открытым, позволяя жидкости течь во вторичный резервуар.

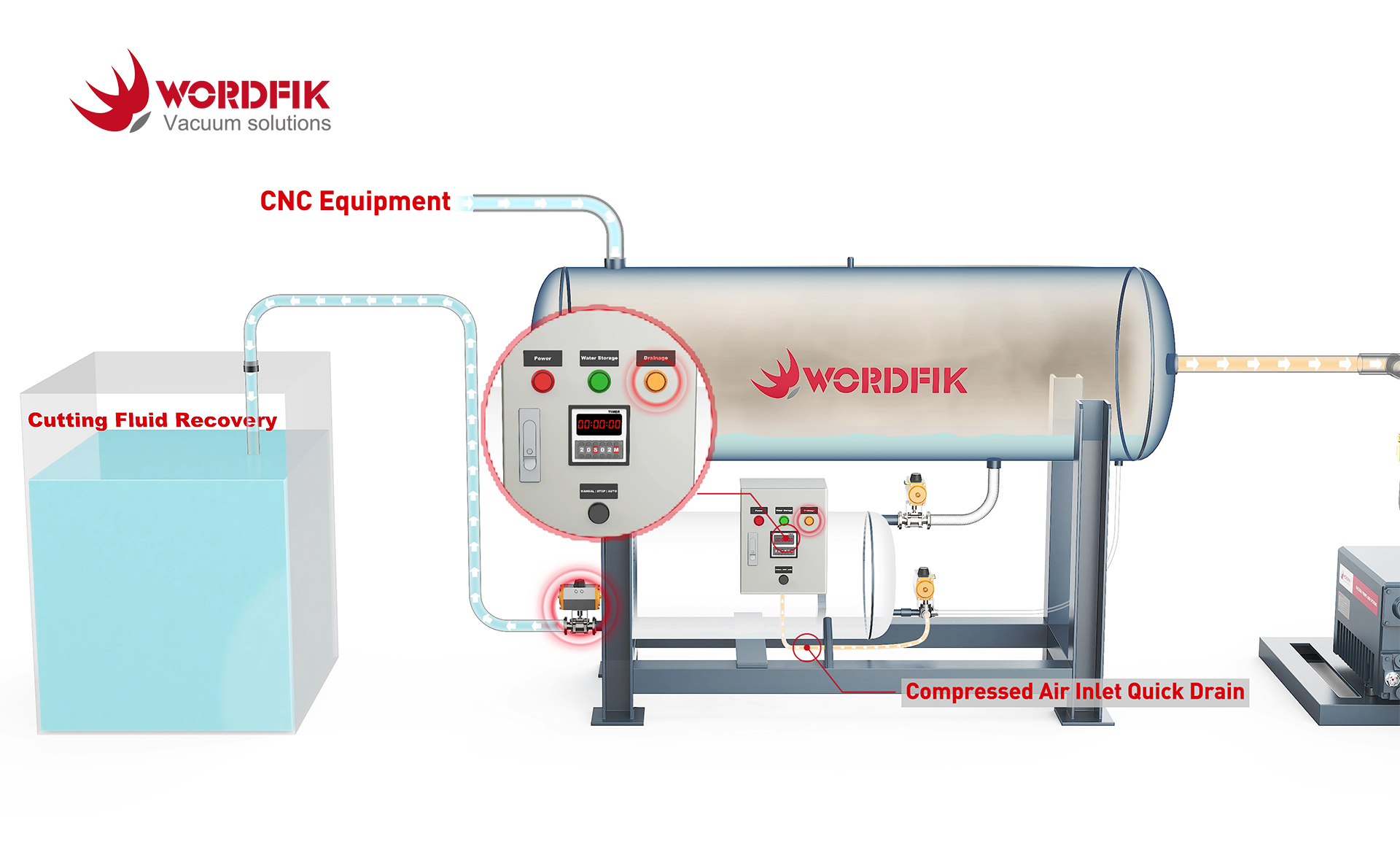

Шаг 2. Измерение уровня (см. изображение 2).
По мере продолжения процесса уровень жидкости во вторичном резервуаре постепенно повышается. Как только жидкость достигает определенного уровня, срабатывает датчик уровня жидкости. Этот датчик действует как триггер для автоматической последовательности дренажа.
Шаг 3. Автоматический слив (см. изображение 3).
При срабатывании датчика система автоматически открывает электромагнитный клапан, соединяющий вспомогательный резервуар с коробом окончательной регенерации СОЖ. Одновременно закрывается клапан, соединяющий первичный и вторичный баки. Собранная смазочно-охлаждающая жидкость безопасно сбрасывается в коробку утилизации, полностью изолированную от вакуумного насоса.

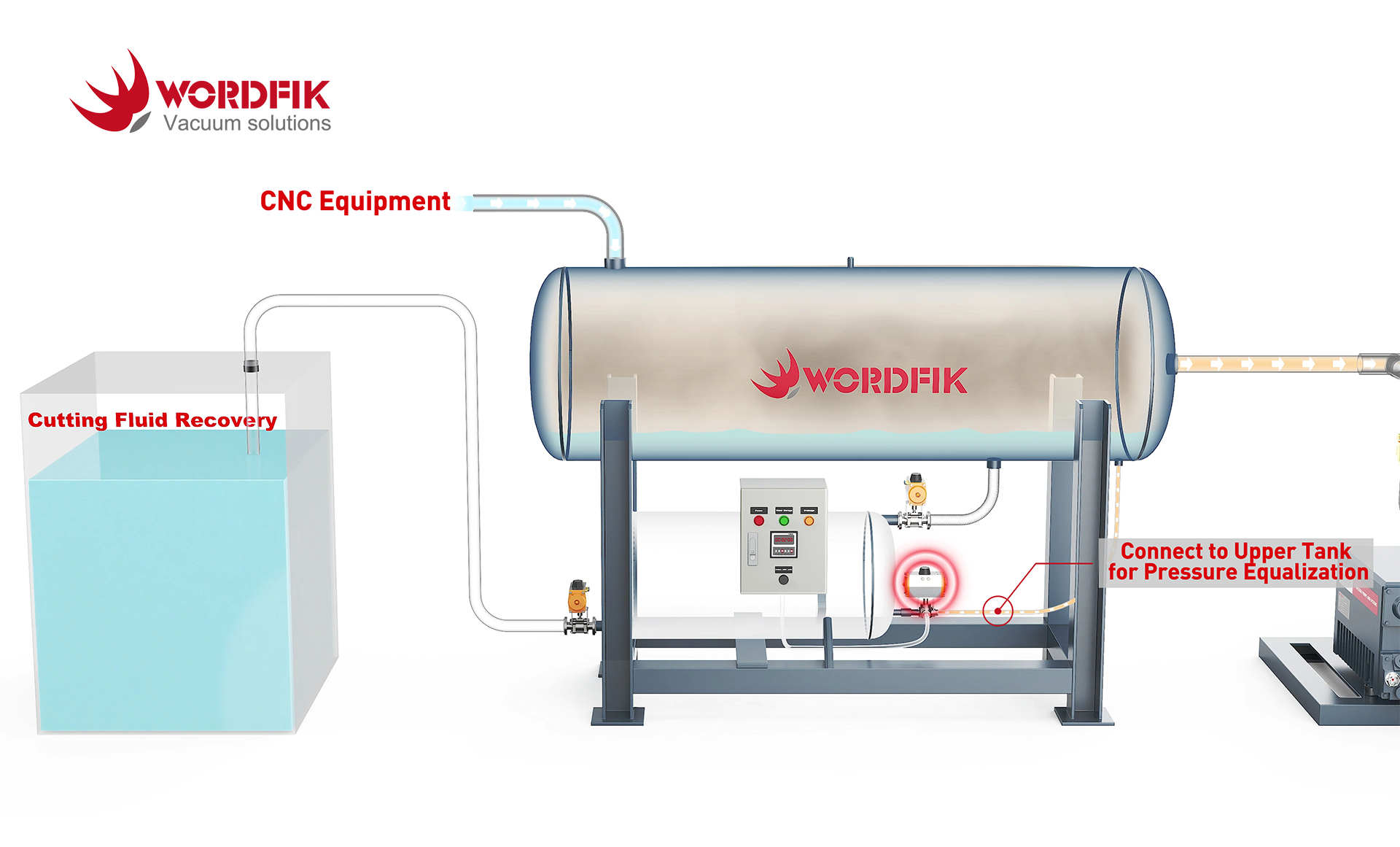

Шаг 4. Выравнивание давления и сброс (см. изображение 4).
Когда жидкость из вторичного бака полностью слита, выпускной клапан закрывается. Для подготовки к следующему циклу клапан, соединяющий первичный и вторичный резервуары, снова открывается. Это помогает сбалансировать давление воздуха между двумя резервуарами. Как только давление стабилизируется, система автоматически повторяет весь процесс разделения.
Полностью автоматизировано с интеллектуальным управлением ПЛК
Весь процесс разделения газа и жидкости полностью автоматизирован и управляется интеллектуальной системой управления ПЛК. Нет необходимости в ручном мониторинге или вмешательстве. ПЛК гарантирует, что клапаны открываются и закрываются в нужный момент, обеспечивая непрерывную и непрерывную вакуумную защиту вашего оборудования.
Настраиваемые решения, соответствующие вашему процессу
Нет двух одинаковых заводов, как и их проблемы с жидкостью. Систему разделения газа и жидкости Wordfik можно свободно настроить в соответствии с вашими фактическими эксплуатационными требованиями.
Например, мы можем добавить линейный фильтр перед насосом для фильтрации влажного воздуха, что дополнительно предотвращает повреждение жидкости и коррозию. Независимо от того, имеете ли вы дело со смазочно-охлаждающей жидкостью, напитками или средой с высокой влажностью, мы можем настроить систему для работы с ними.
Wordfik: больше, чем производитель, ваш поставщик вакуумных решений
В Wordfik мы не просто производитель и продавец вакуумных насосов. Мы ваш поставщик вакуумных решений. Наша цель — предоставить вам энергоэффективные и высокопроизводительные вакуумные решения, которые решают реальные производственные задачи.
Не позволяйте жидкости разрушить ваш вакуумный насос. Защитите свои инвестиции с помощью Wordfik.
Часто задаваемые вопросы
1. С какими типами жидкостей может работать система разделения газа и жидкости Wordfik?
Система предназначена для работы с широким спектром жидкостей, которые обычно повреждают вакуумные насосы. Сюда входят водяной пар, смазочно-охлаждающие жидкости для станков с ЧПУ, пиво, соки и другие напитки. Поскольку жидкость всасывается в вакуумную линию во время производственного процесса, наша система может отделить ее до того, как она достигнет насоса.
2. Требуется ли система ручного контроля для слива жидкости?
Нет. Весь процесс полностью автоматизирован. В системе используется датчик уровня жидкости для срабатывания дренажных клапанов. Как только жидкость во вторичном резервуаре достигает определенного уровня, система управления ПЛК автоматически открывает выпускной клапан для слива жидкости в коробку регенерации, затем закрывает его и выравнивает давление для следующего цикла.
3. Могу ли я настроить систему или добавить дополнительную защиту для моего конкретного приложения?
Да. Каждая производственная линия уникальна, поэтому Wordfik предлагает полностью настраиваемые системы разделения газа и жидкости. Вы можете адаптировать размеры резервуаров и конфигурации клапанов к своим потребностям. Кроме того, мы можем добавить линейный фильтр перед вакуумным насосом для дополнительной фильтрации влажного воздуха и защиты насоса от коррозии и повреждения жидкостью.
