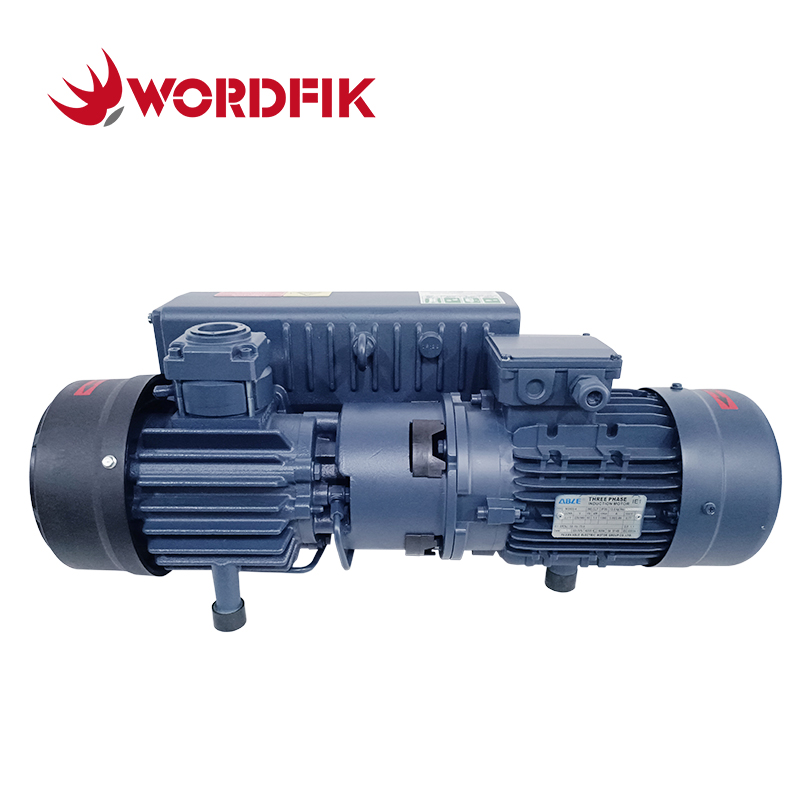

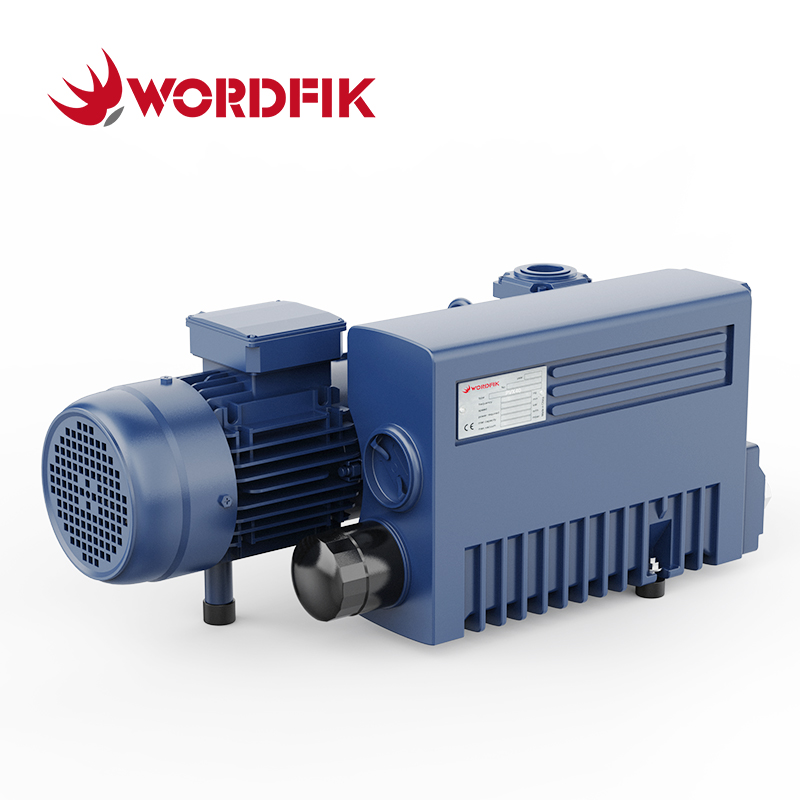

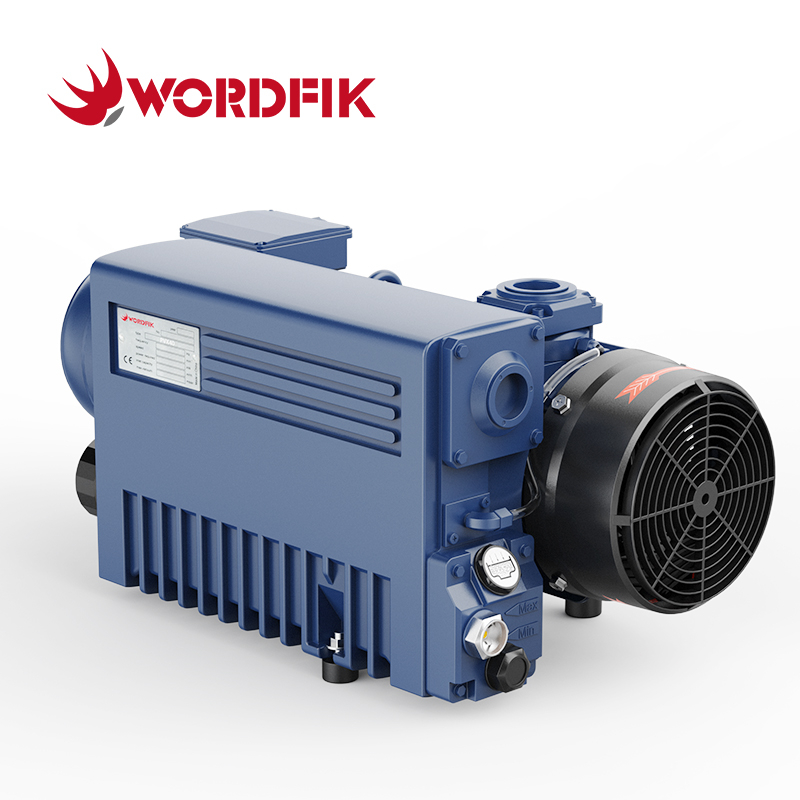

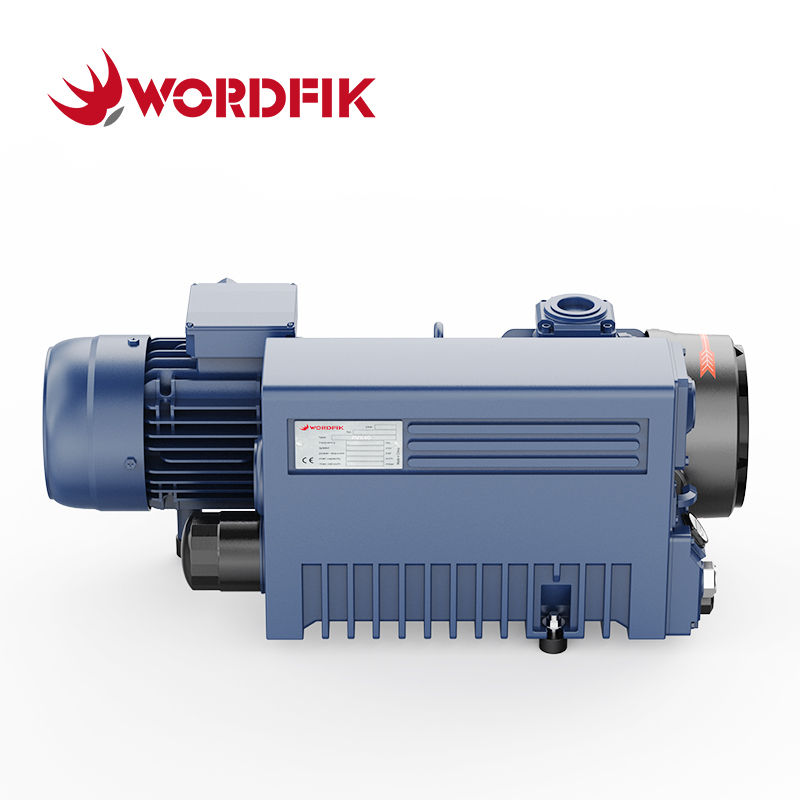

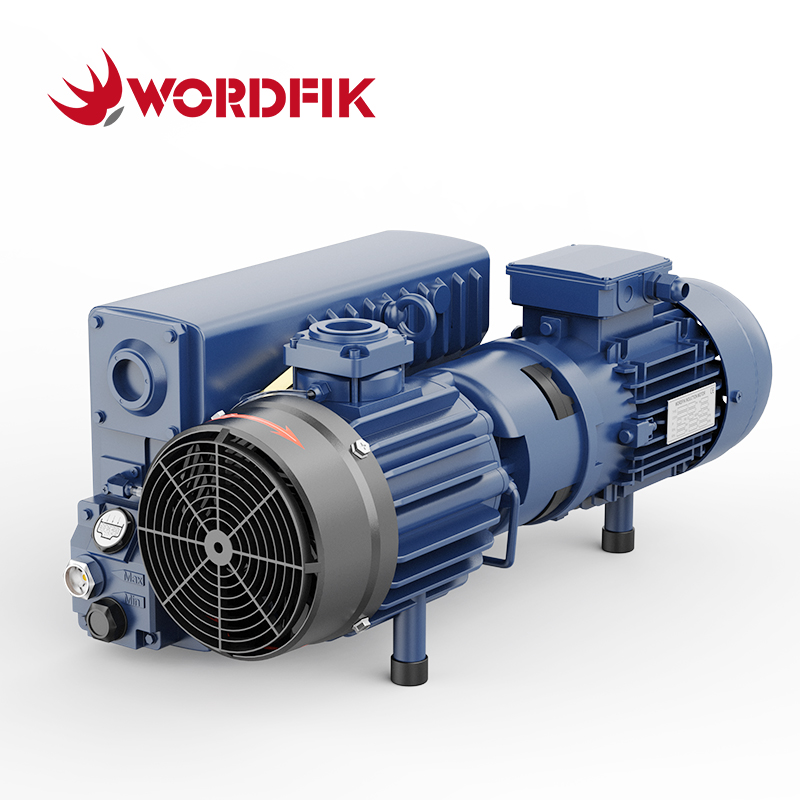

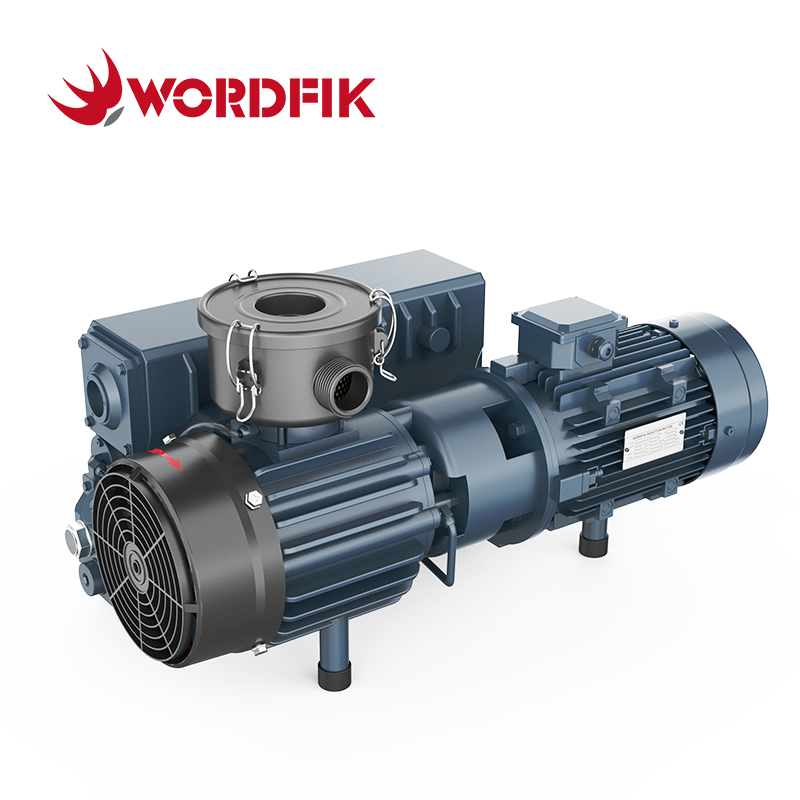

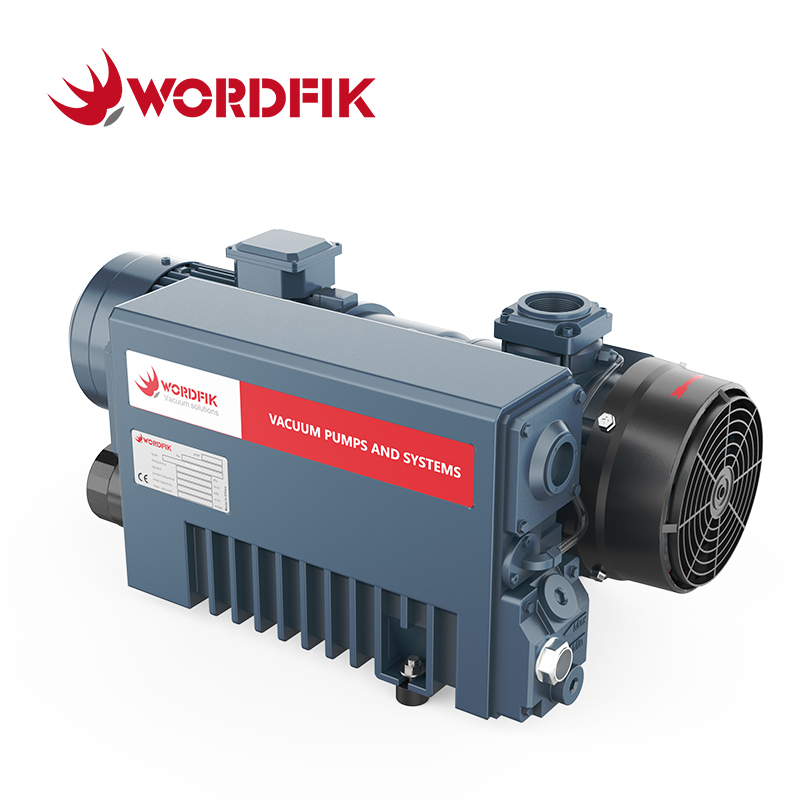

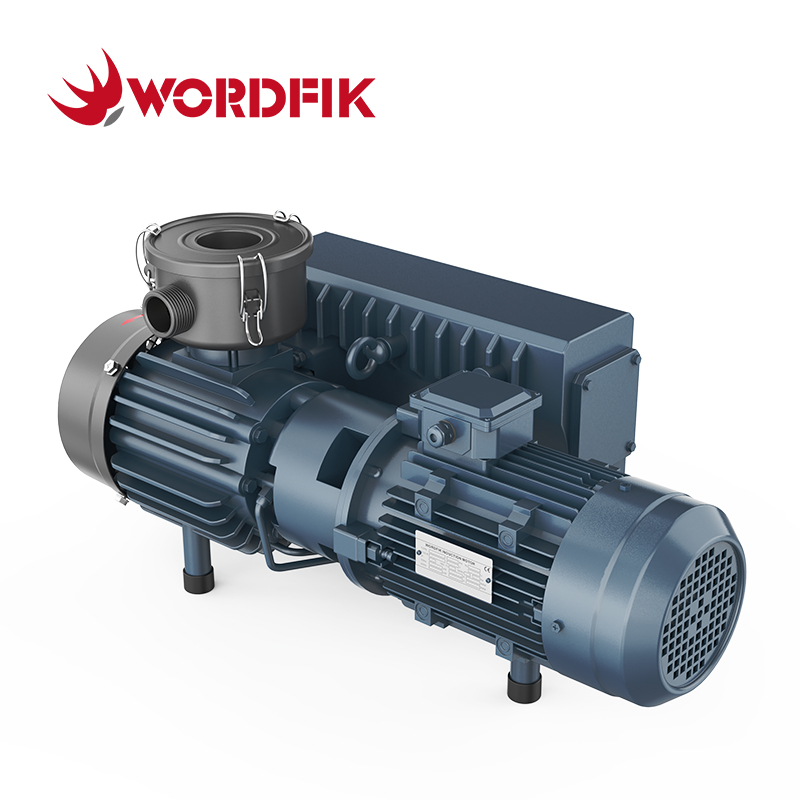

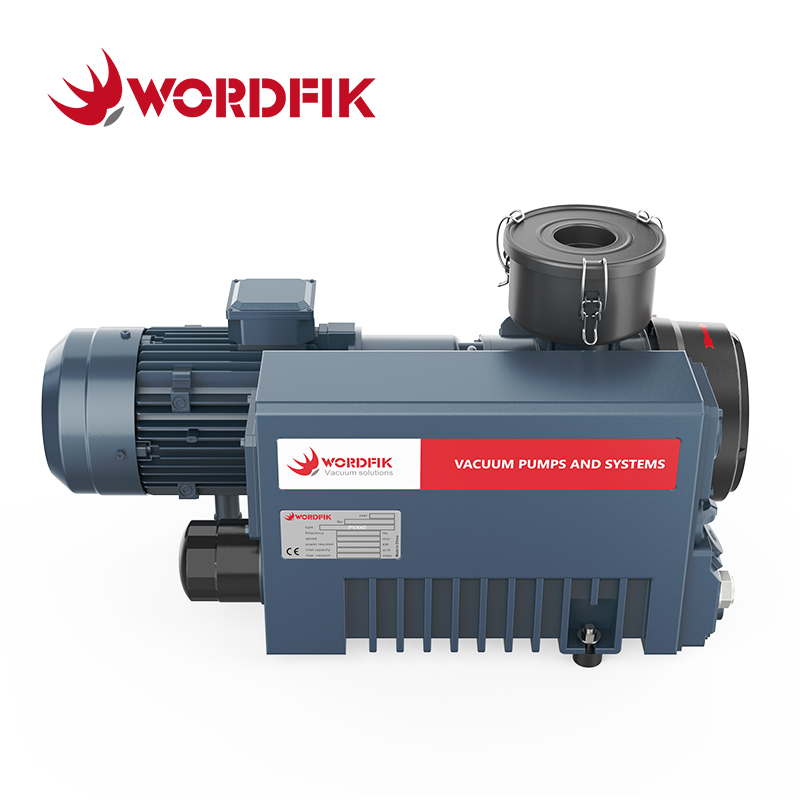

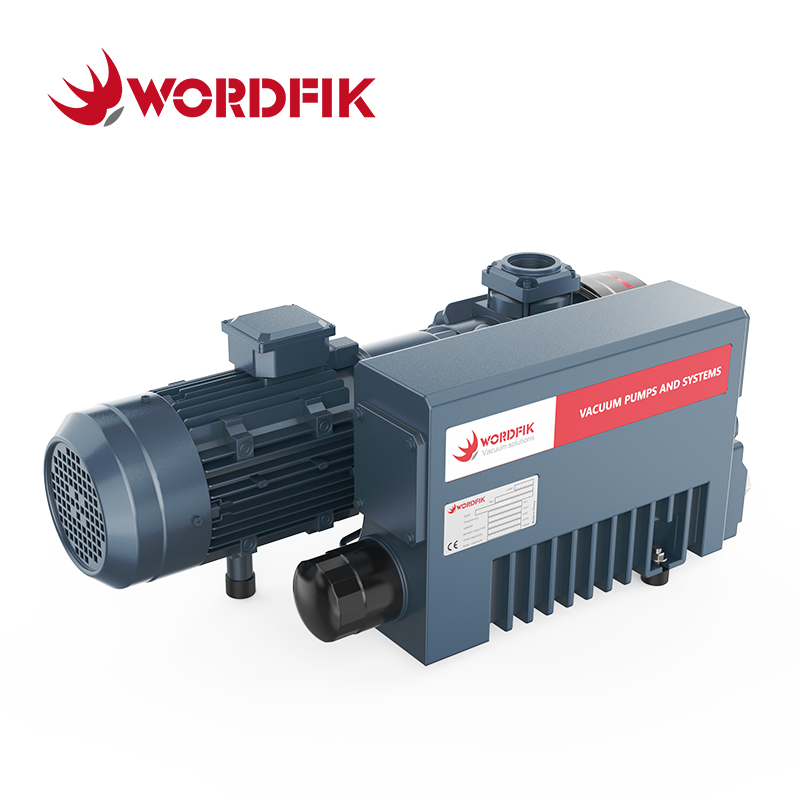

Wordfik PVX40 — это промышленный пластинчато-роторный вакуумный насос с масляной смазкой средней мощности, разработанный для надежной и малошумной работы в широком спектре производственных применений. Являясь прямой заменой пластинчатых насосов с масляным уплотнением Busch R5 RA 0040, он обеспечивает производительность 40 м³/ч (23,5 CFM) при 50 Гц и 48 м³/ч (28,2 CFM) при скорости откачки 60 Гц, обеспечивая глубокий предельный вакуум 0,5 мбар (0,375 торр) для стабильной производительности процесса.
Оснащенный встроенным газобалластным клапаном, он эффективно удаляет конденсирующиеся пары и поддерживает стабильный уровень вакуума при различных условиях нагрузки. Цилиндр из термообработанного чугуна и прецизионно обработанный ротор обеспечивают повышенную коррозионную стойкость и устойчивость к водяному пару 0,7 кг/ч, а уплотнения из фторкаучука премиум-класса FKM предотвращают утечку масла во время непрерывной работы 24 часа в сутки, 7 дней в неделю.
Оснащенный полностью медным двигателем мощностью 1,1 кВт (1,5 л.с.) при 50 Гц и 1,5 кВт (2,0 л.с.) при 60 Гц, PVX40 работает на низких оборотах 1450/1700 об/мин, что снижает износ и обеспечивает бесшумную работу на уровне 64–65 дБ(А). Он поддерживает широкий диапазон входных трехфазных напряжений, в стандартной комплектации имеет сертификацию CE и предлагает дополнительные двигатели, одобренные UL, для глобального развертывания. Благодаря экономичным запасным частям и длительным интервалам технического обслуживания он обеспечивает отличную совокупную стоимость владения для медицинских систем, линий вакуумной формовки и линий средней упаковки. Стандартные устройства полностью укомплектованы для быстрой доставки по всему миру.
Функции:
Глубокий вакуум 0,5 мбар с газовым балластом, надежно справляется с конденсирующими парами.
Прямая замена вакуумных насосов с масляным уплотнением Busch R5 RA 0040F.
Низкоскоростная конструкция со скоростью 1450 об/мин, сверхтихая работа на уровне 64 дБ.
Термообработанный сердечник + уплотнения из FKM, устойчивые к коррозии и герметичные.
Широкий диапазон трехфазного напряжения, стандарт CE, дополнительный двигатель UL
Экономичные запасные части, низкие долгосрочные эксплуатационные расходы.
Достаточный запас, быстрая доставка, опциональное интеллектуальное управление VFD/PLC.
| Технические характеристики PVX40 |
| 50 Гц | 60 Гц |
| Скорость перекачки | 40 м³/ч | 48 м³/ч |
| Окончательное давление | 0,5 мбар |
| Моторная мощность | 1,1 кВт | 1,5 кВт |
Моторное напряжение
| Δ 200-230 В; Y 380–415 В (3 фазы) | Δ 440–460 В (3 фазы) |
220 В±10 % (1 фаза)
|
| Моторная скорость | 1450 об / мин | 1700 об / мин |
| Уровень шума | 64 дБ (а) | 65 дБ (а) |
Входное соединение газа
| 1 ° дюйма |
| Подключение выхода газа | 1 ° дюйма |
| Толерантность к водяным парам | 0,7 кг/ч
|
| Масляная емкость | 1,5 л
|
| Масса | 44 кг
| 46 кг |
| Dimensions | 647*307*270 мм | 672*307*270 мм |
*1) Свяжитесь с нами для других вариантов напряжения. *2) Руководство по руководству. *3) Кривые производительности. *4) 3D -модельная диаграмма.
Приложение:
| Пластинчато-роторные вакуумные насосы Wordfik серии PVX с масляной смазкой (быстрый выбор модели) |
Модель
| Моторная мощность
| Скорость перекачки | Окончательное давление |
| 50 Гц | 60 Гц | 50 Гц | 60 Гц |
| PVX16 | 0,55 кВт | 0,55 кВт | 16 м³/ч | 19 м³/ч | 1 мбар
|
| PVX25D | 0,75 кВт | 0,75 кВт | 20 м³/ч | 24 м³/ч |
| PVX25 | 0,75 кВт | 0,9 кВт | 24 м³/ч | 28 м³/ч | 0,5 мбар
|
| PVX40 | 1,1 кВт | 1,5 кВт | 40 м³/ч | 48 м³/ч |
| PVX63 | 1,5 кВт | 2,2 кВт | 63 мграни/ч | 78 мграни/ч |
| PVX100 | 2,2 кВт | 3 кВт | 100 м³/ч | 120 м³/ч |
| ПВХ140 | 3 кВт | 4 кВт | 132 м³/ч | 158 м³/ч |
| PVX160 | 4 кВт | 5,5 кВт | 160 м³/ч | 192 м³/ч |
| PVX202 | 5,5 кВт
| 200 м³/ч | 240 м³/ч |
| PVX250 | 7,5 кВт
| 250 м³/ч | 300 м³/ч |
| PVX302 | 7,5 кВт
| 300 м³/ч | 360 м³/ч |
| PVX630 | 18,5 кВт | 18,5 кВт | 630 м³/ч | 760 м³/ч | 0,1-0,5 мбар
|
