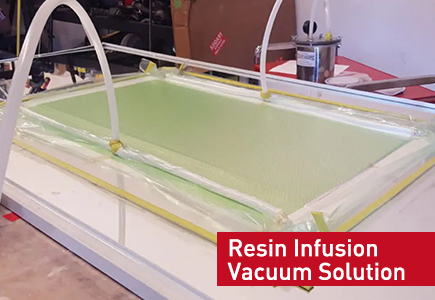

Вакуумное решение для инфузии смолы: насосы, оптимизация процесса и руководство по устранению неполадок
Инфузия смолы (также известная как вакуумное трансферное формование смолы, VARTM) является доминирующим процессом производства высокопроизводительных композитных деталей, от лопастей ветряных турбин и корпусов морских судов до компонентов аэрокосмической отрасли и автомобильных конструкций из углеродного волокна. Весь процесс — от пропитки волокон до окончательного отверждения — полностью зависит от стабильного и надежного вакуумного раствора для инфузии смолы, который обеспечивает поток смолы, удаляет захваченный воздух и поддерживает постоянное давление уплотнения.
Плохо спроектированная вакуумная система приводит к образованию пустот, неполному смачиванию, отходам смолы и даже полной отбраковке деталей. В крупномасштабном промышленном производстве один-единственный сбой вакуума в процессе отверждения может привести к десяткам тысяч долларов потерь материала и простою производства. Поэтому выбор правильной технологии вакуумного насоса, настройки защиты и конфигурации системы является критически важным решением для каждого производителя композитов.
В этом руководстве мы изложим все, что вам нужно знать о вакуумных решениях для инфузии смолы: требования к основным процессам, проверенные технологии насосов, пошаговые критерии выбора, решения для распространенных проблем, таких как обратный поток смолы, и конфигурации систем промышленного уровня для непрерывного производства.
Почему профессиональная вакуумная система имеет решающее значение для инфузии смолы
Процесс инфузии смолы основан на создании перепада давления внутри запечатанного вакуумного мешка: атмосферное давление проталкивает жидкую смолу через армирующее волокно, в то время как источник вакуума удаляет воздух и излишки летучих веществ. Вакуумная система является основным силовым агрегатом, обеспечивающим это, и ее производительность напрямую определяет качество конечной детали.
Без правильно подобранной и защищенной вакуумной системы:
Захваченный воздух остается в ламинате, создавая пустоты и снижая прочность конструкции на 20–40 %.
Непостоянное вакуумное давление приводит к неравномерному потоку смолы, что приводит к образованию сухих пятен и неполной пропитке.
Жидкая смола попадает в насос, затвердевает внутри камеры и вызывает необратимое повреждение оборудования.
Пары растворителей из полиэфирных или винилэфирных смол разлагают насосное масло и ускоряют коррозию.
Падение вакуума во время цикла отверждения приводит к расслоению и полной поломке детали.
Для крупных компонентов, таких как лопасти ветряных турбин и корпуса кораблей, которым требуется 8–24 часа непрерывной выдержки в вакууме, надежность системы является единственным наиболее важным фактором, контролирующим производительность.
Ключевые требования к вакууму для высококачественной инфузии смолы
Не все промышленные вакуумные насосы подходят для инфузии смолы. Чтобы обеспечить стабильные результаты промышленного уровня, вакуумное решение должно соответствовать следующим 5 основным требованиям:
1. Достаточный и стабильный уровень вакуума.
Для высококачественной инфузии требуется абсолютное давление 20 мбар или ниже (что эквивалентно вакууму 98%+) для полного удаления захваченного воздуха и достижения низкого содержания пустот. Для аэрокосмической и высокопроизводительной конструкции рекомендуется абсолютное давление 5–10 мбар. Система должна стабильно поддерживать этот уровень на протяжении всего цикла инфузии и отверждения, без скачков или падений давления.
2. Адекватная скорость откачки для быстрого спуска.
Насос должен быстро откачивать мешок и форму, чтобы начать инфузию до того, как смола начнет превращаться в гель. Требуемая скорость откачки зависит от размера детали: для небольших цеховых деталей требуется 10–20 м³/ч, а для производства больших ветровых лопастей требуется более 100 м³/ч на форму. Достаточный расход также компенсирует незначительные утечки из мешков и предотвращает потерю давления во время активного потока смолы.
3. Защита от проникновения смолы
Случайное всасывание смолы является одной из основных причин выхода из строя насосов при производстве композитов. Правильная вакуумная система для инфузии должна включать в себя многоступенчатые уловители смолы и защиту от перелива, чтобы блокировать жидкую смолу до того, как она достигнет камеры откачки. Для крупносерийного производства рекомендуется использовать дополнительные датчики безопасности и запорные клапаны.
4. Химическая стойкость к парам смол.
Ненасыщенные полиэфирные и винилэфирные смолы выделяют стирол и другие летучие компоненты в вакууме. Эти пары могут загрязнять насосное масло, вызывать разрушение уплотнений и коррозию внутренних компонентов. Вакуумное решение должно быть настроено на обработку паров химических веществ либо с помощью масляных уплотнений с высокой маслоемкостью, либо с помощью технологии сухих насосов с использованием коррозионностойких материалов.
5. Надежность при непрерывном рабочем цикле
Циклы инфузии и пост-отверждения промышленных смол могут длиться 12–24 часа без перерыва. Вакуумный насос должен быть рассчитан на непрерывную работу, иметь эффективный отвод тепла и надежные компоненты, чтобы избежать перегрева или преждевременного износа во время длительных производственных циклов.
Распространенные типы вакуумных насосов для процессов инфузии смолы
Различные масштабы производства, типы смол и требования к качеству требуют разных вакуумных технологий. Ниже приведены наиболее широко используемые типы насосов для инфузии смолы, их преимущества, ограничения и идеальные области применения.
1. Одноступенчатые пластинчато-роторные вакуумные насосы с масляной смазкой.
Одноступенчатые пластинчато-роторные насосы с масляным уплотнением являются наиболее широко распространенным решением для инфузии смолы, от небольших производственных цехов до производственных линий среднего размера. Они используют вакуумное масло для герметизации и охлаждения насосной камеры, обеспечивая надежный вакуум по конкурентоспособной цене.
Преимущества: Низкие первоначальные вложения; отличный уровень вакуума (до 0,5 мбар абсолютного); компактный размер; проверенная надежность для общего использования в композитах; широкий выбор доступных размеров.
Ограничения: Требует регулярной замены масла при переработке стирольных смол; Проникновение смолы приведет к необратимому повреждению без надлежащих ловушек.
Лучше всего подходит для: общего применения стекловолокна и углеродного волокна, производства мелких и средних деталей, цехов со смешанными композитными процессами.
Примечание. Двухступенчатые пластинчато-роторные насосы не рекомендуется использовать для непрерывной инфузии смолы. Они предназначены для работы в условиях глубокого вакуума и плохо работают при непрерывной работе в более высоких диапазонах давления, типичных для процессов инфузии.
2. Сухие винтовые вакуумные насосы
В сухих винтовых вакуумных насосах используются два взаимозацепляющихся винтовых ротора, обеспечивающие плавный, безимпульсный вакуум в широком диапазоне давлений. Они являются лучшим выбором для требовательного производства композитов.
Преимущества: Широкий диапазон рабочего давления; исключительная способность удаления пара; доступны конфигурации с высокой коррозионной стойкостью; чрезвычайно низкие эксплуатационные расходы; высокая энергоэффективность с управлением VFD.
Ограничения: Самая высокая первоначальная стоимость покупки.
Лучше всего подходит для: производства композитов аэрокосмического класса, производства крупных ветровых лопастей, центральных вакуумных систем с несколькими формами, объектов, требующих нулевого загрязнения масла.
3. Жидкостно-кольцевые вакуумные насосы
Жидкостно-кольцевые вакуумные насосы используют воду или другую рабочую жидкость для образования вакуумного уплотнения. Они чрезвычайно терпимы к переносу жидкости и пара.
Преимущества: Невосприимчив к повреждениям, вызванным переносом жидкой смолы; превосходно справляется с большими объемами паров растворителя; изначально безопасен для систем из горючих смол; простая и прочная конструкция.
Ограничения: Ограниченный предельный вакуум (ограничен давлением паров рабочей жидкости); повышенное потребление воды и энергии.
Лучше всего подходит для: больших объемов линий открытого формования и инфузии с использованием смол с высоким содержанием стирола, производства промышленных композитов для тяжелых условий эксплуатации.
Как выбрать правильный вакуумный раствор для инфузии смолы
Выбор оптимальной вакуумной системы зависит от масштаба вашего производства, химического состава смол, размера детали и долгосрочных затрат. Следуйте этой пятиэтапной схеме отбора:
1. Соотнесите скорость откачки с объемом и количеством детали.
Рассчитайте общий объем пресс-формы и количество одновременных станций, а затем добавьте запас прочности 30–50 %, чтобы учесть утечки и сопротивление потоку.
Настольные и мелкие детали (≤1 м²): одноступенчатый лопастной насос производительностью 10–20 м³/ч.
Средние детали и отдельные формы: лопастной или кулачковый насос производительностью 30–60 м³/ч.
Крупногабаритные детали и производство нескольких форм: 100+ м³/ч кулачковая, винтовая или жидкостно-кольцевая система
2. Подберите технологию насоса к типу смолы.
Системы с эпоксидной смолой. Стандартные одноступенчатые пластинчато-роторные насосы хорошо работают с обычными уловителями смолы.
Полиэфирные/винилэфирные смолы: отдавайте предпочтение сухим кулачковым, сухим винтовым или водокольцевым насосам, чтобы избежать быстрого разложения масла из-за паров стирола.
Системы из высококоррозионной смолы: выбирайте насосы с деталями, контактирующими с рабочей средой, из нержавеющей стали и уплотнениями из ПТФЭ.
3. Оценка конфигураций защиты и безопасности.
Как минимум, каждая вакуумная установка для инфузии требует наличия емкости для сбора смолы большой емкости между формой и насосом. Для критически важных операций добавьте:
Вторичные ловушки безопасности при переливе
Датчики уровня вакуума с автоматическим отключением
Входные фильтры и конденсаторы паров для процессов с большим количеством растворителей
4. Фактор общих эксплуатационных затрат
Первоначальная цена составляет лишь часть стоимости всего срока службы. Сравнивать:
Частота замены масла и затраты на утилизацию отходов для масляных насосов
Циклы замены расходных материалов для сухих насосов
Энергопотребление, особенно при работе в режиме 24/7.
Ожидаемый срок службы и наличие запасных частей
Распространенные проблемы с вакуумом при инфузии смол и их растворах
Даже при правильно подобранном оборудовании могут возникнуть проблемы с эксплуатацией. Ниже приведены наиболее частые проблемы, связанные с вакуумом, и их проверенные решения:
1. Недостаточный вакуум/медленное опускание.
Причины: Утечки в вакуумном мешке или соединениях; насос недостаточного размера; забит входной фильтр; испорченное насосное масло (модели с масляным уплотнением).
Решения: Перед каждой инфузией проводить проверку на утечку при повышении давления; заклеить края и соединения мешка бутиловой лентой; очистите или замените фильтры; заменить загрязненное масло в насосе; перейти на насос с более высокой производительностью для больших форм.
2. Обратный поток смолы в вакуумный насос.
Причины: Отсутствует или имеет недостаточный размер смоляной уловитель; ошибка оператора, позволившая смоле пройти мимо выпускного отверстия; перелив из-за неконтролируемого расхода.
Решения: Установите емкости для сбора смолы подходящего размера и достаточной вместимости; добавить вторичные ловушки переполнения для процессов высокого риска; обучить операторов следить за фронтом потока и вовремя зажимать линии; В случае повторяющихся проблем перейдите на жидкостно-кольцевые или сухокулачковые насосы с более высокой устойчивостью к жидкостям.
3. Колебания вакуума во время отверждения
Причины: Возникновение утечек из мешков; перегрев насоса; выделение паров смолы или влаги в ткани.
Решения: Всегда выполняйте полную проверку на герметичность перед инфузией; обеспечить вентиляцию и охлаждение насоса; использовать конденсаторы паров для высоколетучих смол; для ответственного производства используйте вакуумный аккумулятор, чтобы сгладить колебания давления.
4. Быстрое разложение масла в насосах (насосы с масляным уплотнением)
Причины: растворение паров стирола и растворителя в насосном масле; влага из влажной среды или влажных материалов.
Решения: Используйте функцию газового балласта для уменьшения конденсации пара; установить входные пароотделители; сократить интервалы замены масла; для долгосрочного улучшения переключитесь на технологию сухого кулачкового или винтового насоса.
5. Перегрев и остановка насоса.
Причины: Заблокированы вентиляционные отверстия; непрерывная работа при экстремальном давлении; чрезмерная паровая нагрузка.
Решения: Очистите охлаждающие ребра и обеспечьте достаточный поток воздуха вокруг насоса; убедитесь, что насос рассчитан на непрерывную работу; добавьте предварительную обработку пара, чтобы снизить тепловую нагрузку на насос.
Часто задаваемые вопросы
Вопрос: Какой уровень вакуума мне нужен для инфузии смолы?
Для общей инфузии стекловолокна стандартным является вакуум минимум 95–98 % (абсолютное значение 20–50 мбар). Для высокопроизводительных деталей из углеродного волокна и аэрокосмической техники рекомендуется вакуум 99%+ (<10 мбар абсолютного давления) для достижения минимального содержания пустот. Всегда выполняйте тест на утечку перед началом инфузии, чтобы подтвердить стабильное давление.
Вопрос: Могу ли я использовать двухступенчатый пластинчато-роторный насос для инфузии смолы?
Не рекомендуется для непрерывного производственного использования. Двухступенчатые насосы предназначены для глубокого кратковременного вакуумирования и плохо работают при непрерывной работе в относительно более высоких диапазонах давления инфузии смолы. Одноступенчатые лопастные насосы с масляной смазкой гораздо лучше подходят для этой цели.
Вопрос: Как предотвратить попадание смолы в вакуумный насос?
Всегда устанавливайте емкость для сбора смолы (смолоуловитель) подходящего размера между формой и входным отверстием насоса. Для дополнительной защиты добавьте дополнительный предохранительный уловитель перелива. Обучите операторов контролировать фронт потока смолы и зажимать вакуумную линию до того, как смола достигнет выпускного отверстия. Для крупносерийного производства рассмотрите сухие кулачковые или водокольцевые насосы, которые выдерживают случайное попадание жидкости без повреждений.
Вопрос: Масляный или сухой вакуумный насос для инфузии смолы: что лучше?
Пластинчато-роторные насосы с масляным уплотнением имеют более низкие первоначальные затраты и обеспечивают более глубокий вакуум, что делает их идеальными для переработки эпоксидной смолы и небольших операций. Сухие кулачковые или винтовые насосы требуют меньшего длительного обслуживания, лучше противостоят парам растворителей и устраняют отходы масла, что делает их более подходящими для производства полиэфирных смол в больших объемах. Выбирайте в зависимости от типа смолы, объема производства и общих финансовых предпочтений.
Вопрос: Каковы преимущества центральной вакуумной системы для инфузии смолы?
Центральная вакуумная система распределяет мощность вакуума между несколькими формами, сокращая общее количество оборудования и потребление энергии. Это обеспечивает централизованное обслуживание, более тихие цеха и более простое добавление резервных резервных насосов для предотвращения простоев производства. Это наиболее экономичная конфигурация для учреждений с 3 и более активными инфузионными станциями.
Заключение
Высококачественное вакуумное решение для инфузии смолы является основой стабильного производства композитных деталей с низким содержанием пустот. Выбрав правильную технологию насоса, обеспечив надлежащую защиту смолы и правильно выбрав систему для вашего производственного масштаба, вы можете значительно снизить процент брака, продлить срок службы оборудования и снизить общие эксплуатационные расходы.
