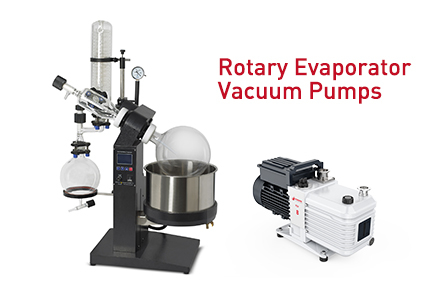

Вакуумный насос с роторным испарителем: типы, выбор и решения для противотока масла
Роторный испаритель (rotovap) является основным оборудованием в химических лабораториях, фармацевтических исследованиях и разработках, производстве тонкой химической продукции и процессах регенерации растворителей. Его способность мягко удалять растворители при низких температурах полностью зависит от стабильного, контролируемого источника вакуума — вакуумного насоса роторного испарителя.
Неправильно подобранный вакуумный насос не только снижает эффективность испарения, но также рискует загрязнением проб, коррозией оборудования и частыми простоями. От небольших настольных лабораторных установок в сочетании с диафрагменными насосами до крупномасштабных промышленных ротационных систем с приводом от винтовых насосов — выбор правильной технологии напрямую влияет на стабильность партии и общую стоимость владения.
В этом руководстве мы изложим все, что вам нужно знать о вакуумных насосах для ротационных испарителей: основные функции, распространенные типы насосов, пошаговые критерии выбора, устранение неисправностей, связанных с обратным потоком масла и другими распространенными проблемами, а также реальные промышленные решения для сред с агрессивными растворителями.
Почему вакуумный насос имеет решающее значение для роторных испарителей
Роторное испарение работает за счет снижения внутреннего давления системы, что снижает температуру кипения растворителей, обеспечивая мягкое испарение без повреждения термочувствительных соединений. Вакуумный насос — это компонент, который создает и поддерживает среду пониженного давления.
Без вакуумного насоса подходящего размера:
Растворители не могут кипеть при заданной температуре, что увеличивает время обработки.
Колебания вакуума вызывают столкновение растворителя, потерю образца и угрозу безопасности.
Агрессивные пары растворителя попадают в насос и вызывают преждевременную коррозию и выход из строя.
Обратный поток масла из смазанных насосов загрязняет пробы и портит производственные партии.
Скорость восстановления растворителей снижается, что приводит к увеличению отходов материалов и выбросов в окружающую среду.
Для промышленных систем роторного испарения и OEM-производителей роторных испарителей вакуумная система напрямую определяет надежность продукта, удовлетворенность конечных пользователей и затраты послепродажного обслуживания.
Ключевые функции вакуумного насоса с роторным испарителем
Высококачественный вакуумный насос Rotavap обеспечивает больше, чем просто всасывание. Он выполняет четыре основные роли в процессе испарения:
Точный контроль давления: поддерживает стабильный уровень вакуума, соответствующий температуре кипения различных растворителей, от этанола и воды до дихлорметана и масел с высокой температурой кипения.
Непрерывное удаление паров: своевременно удаляет испаренные пары растворителя, чтобы предотвратить повышение давления внутри системы, поддерживая постоянную скорость испарения.
Предотвращение загрязнения: для моделей с масляной смазкой предотвращает обратный поток масла в систему испарения; для безмасляных моделей полностью исключает контакт с маслом, обеспечивая чистоту пробы.
Безопасность процесса: предотвращает обратный поток растворителя, контролирует пенообразование и соответствует требованиям опасных зон для сред с легковоспламеняющимися растворителями.
Распространенные типы вакуумных насосов для ротационных испарителей
Различные установки ротационного испарителя — от небольших лабораторных настольных установок до крупных промышленных производственных систем — требуют разных технологий вакуумных насосов. Ниже приведены наиболее широко используемые типы с их плюсами, минусами и идеальным применением.
1. Двухступенчатые пластинчато-роторные вакуумные насосы с масляной смазкой.
Двухступенчатые пластинчато-роторные насосы с масляным уплотнением являются наиболее традиционным и широко применяемым решением для роторных испарителей. Они используют вращающиеся лопасти и вакуумное масло для создания плотного уплотнения, обеспечивая глубокий предельный уровень вакуума.
Преимущества: Низкая начальная стоимость, глубокий предельный вакуум (до 0,001 мбар для двухступенчатых моделей), высокая скорость откачки для их размера, подходит для растворителей с низкой температурой кипения и общего назначения.
Ограничения: Низкокачественные модели с ременным приводом склонны к обратному потоку масла во время остановки; пары растворителей могут загрязнять насосное масло, что требует периодической замены масла; не идеален для высококоррозионных растворителей без предварительной обработки.
Лучше всего подходит для: общих лабораторных и промышленных роторных испарителей, неагрессивных органических растворителей, применений, в которых приоритет отдается глубокому вакууму с контролируемым бюджетом.
2. Мембранные вакуумные насосы
Мембранные вакуумные насосы работают посредством возвратно-поступательных гибких диафрагм для перемещения газа без смазочного масла в нагнетательной камере. Они являются наиболее широко используемым безмасляным вариантом для лабораторных ротационных испарителей малого и среднего размера.
Преимущества: 100% безмасляная работа с нулевым риском загрязнения пробы; отличная химическая стойкость благодаря диафрагмам и уплотнениям из ПТФЭ; низкие эксплуатационные расходы без необходимости замены масла; тихая работа для лабораторных условий.
Ограничения: ограниченный предельный вакуум (обычно 1–10 мбар) и более низкая скорость откачки по сравнению с лопастными моделями; не подходит для высокой паровой нагрузки или крупномасштабных промышленных роторных испарителей.
Лучше всего подходит для: настольных лабораторных ротационных испарителей, аналитической химии, процессов, требующих высокой чистоты проб с использованием органических растворителей от слабых до умеренных.
3. Коготьевые вакуумные насосы
В кулачковых вакуумных насосах для создания вакуума используются бесконтактные кулачковые роторы, в насосной камере отсутствуют изнашиваемые детали, и они обладают превосходными характеристиками работы всухую.
Преимущества: Исключительная коррозионная стойкость при использовании камер с покрытием или из нержавеющей стали; обрабатывает большие объемы паров растворителя; длительный срок службы при минимальном обслуживании.
Ограничения: более высокие инвестиционные затраты; большая занимаемая площадь при эквивалентной скорости откачки.
Лучше всего подходит для: промышленных систем ротационного испарения, процессов с агрессивными растворителями (кислоты, галогенированные растворители), высокопроизводительных химических производственных линий.
4. Жидкостно-кольцевые вакуумные насосы
Жидкостно-кольцевые насосы используют рабочую жидкость (обычно воду) для образования уплотнения и создания вакуума.
Преимущества: Очень хорошо переносит перенос жидкости и паров растворителя; изначально безопасен для легковоспламеняющихся растворителей; простая и прочная конструкция.
Ограничения: Ограниченный предельный вакуум (ограничен давлением паров рабочей жидкости); повышенное потребление воды и энергии.
Лучше всего подходит для: тяжелых промышленных ротационных систем, процессов с высокой паровой нагрузкой, регенерации растворителей в опасных зонах.
5. Сухие винтовые вакуумные насосы
В вакуумных насосах с сухим винтом используются два взаимодействующих винта, которые обеспечивают непрерывный, безимпульсный вакуум с высокой эффективностью и отсутствием масла в нагнетательной камере.
Преимущества: Широкий диапазон рабочего давления; отличная способность удаления пара; 100% отсутствие масла для нулевого загрязнения пробы; высокая энергоэффективность с управлением VFD; чрезвычайно низкие эксплуатационные расходы для непрерывной работы.
Ограничения: Самая высокая первоначальная стоимость среди всех вариантов.
Лучше всего подходит для: крупномасштабного химического производства, ротационного испарения, центральных вакуумных систем с несколькими роторными испарителями, фармацевтических процессов высокой чистоты и применений, требующих нулевого загрязнения масла.
Как правильно выбрать вакуумный насос для роторного испарителя
Выбор вакуумного насоса для ротационного испарителя – это не просто выбор самого сильного всасывания. Вам необходимо подобрать насос в соответствии с типом растворителя, размером колбы, масштабом производства и региональными стандартами безопасности. Следуйте этим 5 ключевым критериям:
1. Подберите уровень вакуума и скорость откачки в соответствии с используемыми растворителями.
Сначала подтвердите точку кипения растворителей при рабочем вакууме, затем выберите насос с достаточным предельным вакуумом и расходом:
Для обычных растворителей (этанол, вода, этилацетат): обычно достаточно вакуума 10–100 мбар, а для небольших установок подходят диафрагменные насосы.
Для растворителей с низкой температурой кипения (дихлорметан, ацетон, диэтиловый эфир): рекомендуется вакуум 0,1–10 мбар, предпочтительны двухступенчатые пластинчато-роторные или суховинтовые насосы.
Для растворителей с высокой температурой кипения (масла, полимеры, глицерин): может потребоваться глубокий вакуум <0,1 мбар и высококачественные двухступенчатые лопастные или сухие винтовые насосы.
Скорость откачки должна соответствовать размеру колбы испарителя и скорости испарения. Насос недостаточного размера замедляет производительность; насос слишком большого размера тратит энергию и может вызвать выброс растворителя.
2. Уделяйте приоритетное внимание химической совместимости и контролю загрязнения.
При химическом ротационном испарении пары растворителя неизбежно попадают в насос. Выбирайте строительные материалы, исходя из требований к агрессивности и чистоте растворителя:
Для мягких органических растворителей и небольших лабораторных установок: мембранные насосы из ПТФЭ обеспечивают чистую работу и не требуют особого обслуживания.
Для производства общего назначения с умеренной нагрузкой растворителя: двухступенчатые пластинчато-роторные насосы с масляной смазкой и противообратным клапаном обеспечивают высокую производительность при меньших затратах.
Для агрессивных растворителей (уксусная кислота, соляная кислота, хлороформ): выбирайте насосы с уплотнениями из ПТФЭ, камерами с покрытием или деталями, контактирующими с рабочей средой, из нержавеющей стали, например кулачковыми или сухими винтовыми насосами.
Для фармацевтических и тонких химических процессов с нулевым загрязнением: безмасляные сухие винтовые насосы являются наиболее надежным долгосрочным решением.
3. Оцените эффективность защиты от обратного потока
Для вариантов насосов с масляной смазкой конструкция с защитой от обратного потока является обязательной характеристикой для применений с роторным испарителем. Недорогие двухступенчатые насосы с ременным приводом часто не имеют надежных обратных клапанов, что приводит к частому перекачиванию масла в систему испарения во время остановки. Всегда проверяйте, что насос оснащен встроенным противообратным клапаном для защиты проб.
4. Оцените общие затраты на эксплуатацию и техническое обслуживание.
Первоначальная цена покупки составляет лишь часть общей стоимости. Фактор в:
Частота замены масла и стоимость утилизации отходов для масляных насосов
Циклы замены диафрагмы и фильтров безмасляных насосов
Ожидаемый срок службы и наличие запасных частей
Энергопотребление, особенно при работе в режиме 24/7.
5. Проверка соответствия стандартам безопасности и региональным стандартам.
Для промышленных объектов и оборудования OEM насос должен соответствовать местным нормам безопасности и охраны окружающей среды:
Рынок ЕС: сертификация CE, сертификация ATEX для взрывоопасных зон.
Рынок ЕАЭС: сертификация EAC
Рынок Индии и Южной Азии: Соблюдение местных норм электробезопасности и охраны окружающей среды.
Глобальная экология: соответствие требованиям ROHS по ограничениям на содержание опасных веществ
Системы качества: производство сертифицировано по стандарту ISO 9001 для обеспечения стабильного качества.
Распространенные проблемы с вакуумным насосом роторного испарителя и их устранение
Даже у правильно выбранных насосов могут возникнуть проблемы из-за неправильного использования или отсутствия технического обслуживания. Вот наиболее частые проблемы и их решения:
1. Недостаточный вакуум/медленная откачка.
Возможные причины: Утечки в системе в местах соединения стекол или уплотнений; изношенные лопатки или диафрагмы насоса; забит входной фильтр; загрязненное насосное масло (для моделей с масляным уплотнением).
Исправления: выполните проверку герметичности всей системы Rotavap; замените изношенные уплотнения, лопатки или диафрагмы; очистите или замените входные фильтры; замените масло в насосе и проверьте его на наличие загрязнений.
2. Колебания вакуума во время работы.
Возможные причины: Вспенивание или удары растворителя; частичная закупорка всасывающей линии; нестабильная работа насоса из-за перегрева.
Исправления: Уменьшите температуру испарения или отрегулируйте уровень вакуума, чтобы контролировать пенообразование; осмотреть и очистить всасывающие линии; Обеспечьте достаточную вентиляцию вокруг насоса.
3. Коррозия насоса и преждевременный выход из строя.
Возможные причины: Использование некоррозионностойкого насоса с агрессивными растворителями; отсутствие входного пароулавливателя; отсутствие использования газового балласта.
Исправления: Установите холодную ловушку или конденсатор пара перед входом в насос; модернизация до коррозионностойкой модели насоса; используйте функцию газового балласта, чтобы уменьшить конденсацию паров внутри насоса.
4. Перегрев насоса.
Возможные причины: Заблокированы вентиляционные отверстия; непрерывная работа в условиях экстремального вакуума; чрезмерное количество паров растворителя попадает в насос.
Исправления: Очистите ребра охлаждения и обеспечьте правильный поток воздуха; убедитесь, что размер насоса соответствует рабочему циклу; добавьте предварительную обработку пара, чтобы снизить тепловую нагрузку на насос.
5. Обратный поток масла в систему роторного испарителя.
Возможные причины: Неисправные или изношенные противообратные клапаны в масляных насосах; неправильная процедура отключения, приводящая к попаданию масла обратно в систему; низкий уровень масла или плохое масло в насосе в двухступенчатых моделях с ременным приводом.
Исправления: Обновление до насосов со встроенным противообратным клапаном; соблюдайте правильную последовательность отключения (провентилируйте систему перед выключением насоса); заменить изношенные обратные клапаны; при постоянных проблемах переключитесь на безмасляные насосные технологии.
Практический пример: как Wordfik решил проблему обратного потока масла для индийского производителя роторных испарителей
История клиента
Ведущий производитель лабораторного оборудования в Индии, специализирующийся на роторных испарителях, поставляет свою продукцию в химические научно-исследовательские лаборатории, фармацевтические испытательные центры и предприятия тонкой химии по всей Южной Азии.
Основная задача
Производитель уже давно сочетает свои ротационные системы с обычными двухступенчатыми пластинчато-роторными вакуумными насосами с ременным приводом. Конечные пользователи часто сообщали об обратном потоке масла в испарительную колбу во время остановки насоса, что приводило к загрязнению проб, порче тестовых партий, а также к высокому количеству рекламаций после продажи и гарантийным расходам для производителя.
Клиенту требовалась надежная замена насоса, которая позволила бы устранить обратный поток масла, сохраняя при этом структуру себестоимости продукции без ущерба для производительности вакуума.
Предлагаемые решения Wordfik
После оценки технических характеристик клиента, целевого рынка и требований к стоимости наша техническая команда представила два целевых варианта:
Безмасляный сухой винтовой вакуумный насос серии DVX: 100% безмасляное решение, полностью исключающее риск загрязнения маслом, идеально подходящее для применения в фармацевтической промышленности и тонкой химии высокой чистоты.
Двухступенчатый роторно-лопастной насос Wordfik с масляной смазкой: экономичный вариант со встроенным противообратным клапаном, который предотвращает сифонирование масла во время остановки системы, обеспечивая соответствие вакуумным характеристикам оригинального насоса и одновременно устраняя болезненные точки.
Тестирование и окончательный выбор
Клиент проводил параллельные испытания производительности обеих моделей насосов в течение 3 месяцев, моделируя непрерывную лабораторную работу и повторяющиеся циклы пуска и остановки, чтобы проверить эффективность защиты от обратного потока, стабильность вакуума и долговечность.
Оба насоса обеспечивали постоянный уровень вакуума, полностью соответствующий спецификациям ротовапа клиента.
Двухступенчатый насос с масляной смазкой продемонстрировал нулевой обратный поток масла во всех циклах испытаний благодаря оптимизированной конструкции клапана и конструкции уплотнений.
С точки зрения общей стоимости двухступенчатый пластинчато-роторный насос предлагал более конкурентоспособную цену, соответствующую позиционированию продукта клиента и основному рыночному спросу.
Исход
Клиент официально выбрал двухступенчатый пластинчато-роторный насос Wordfik с масляной смазкой в качестве стандартного источника вакуума для полносерийных ротационных испарителей. После перехода количество жалоб клиентов после продажи, связанных с загрязнением масла, снизилось более чем на 90%, а удовлетворенность конечных пользователей значительно возросла. Обе стороны установили долгосрочное стратегическое партнерство в сфере поставок.
Часто задаваемые вопросы
Вопрос: Мембранный или пластинчато-роторный вакуумный насос для роторного испарителя: что лучше?
Мембранные насосы не содержат масла, не требуют особого обслуживания и идеально подходят для небольших настольных лабораторных роторных испарителей с мягкими растворителями. Пластинчато-роторные насосы обеспечивают более глубокий вакуум и более высокую скорость откачки, что делает их более подходящими для более крупных систем и низкокипящих растворителей. Выбирайте в зависимости от масштаба, требований к чистоте и типа растворителя.
Вопрос: Как предотвратить обратный поток масла из вакуумного насоса роторного испарителя?
Во-первых, всегда выпускайте воздух из вакуумной системы перед выключением насоса, чтобы избежать сифонирования. Для обеспечения долгосрочной надежности выбирайте насосы со встроенными обратными клапанами, препятствующими обратному потоку, например, двухступенчатые пластинчато-роторные насосы Wordfik с масляной смазкой. Если требуется отсутствие масла, выберите безмасляные диафрагменные или сухие винтовые насосы.
Вопрос: Нужна ли мне холодная ловушка между роторным испарителем и вакуумным насосом?
Для испарения органических растворителей, особенно агрессивных или высококипящих, настоятельно рекомендуется использовать холодную ловушку. Он конденсирует большую часть паров растворителя еще до того, как он достигнет насоса, что значительно снижает коррозию и продлевает срок службы насоса.
Вопрос: Какой размер вакуумного насоса мне нужен для роторного испарителя объемом 20 л?
Для промышленного ротационного испарителя объемом 20 л обычно рекомендуется скорость откачки 10–30 м³/ч, в зависимости от летучести растворителя. Для коррозийных процессов или процессов с высокой паровой нагрузкой выбирайте кулачковый или жидкостно-кольцевой насос большего размера.
Заключение
Правильный вакуумный насос роторного испарителя напрямую повышает эффективность испарения, сокращает время простоя и снижает долгосрочные эксплуатационные затраты на химические и фармацевтические процессы. Подбирая технологию насоса в соответствии с требованиями к химическому составу растворителей, масштабу производства и контролю загрязнения, вы можете добиться стабильного, безопасного и экономически эффективного роторного испарения.
Если вам нужен один насос для пилотного роторного испарителя, оптовая поставка для OEM-оборудования или специальная центральная вакуумная система для полной производственной линии, Wordfik может предоставить индивидуальное решение, подкрепленное глобальными сертификатами и полной технической поддержкой. Свяжитесь с нашими экспертами по вакууму сегодня, чтобы получить бесплатную консультацию по выбору и предложение по проектированию системы.
