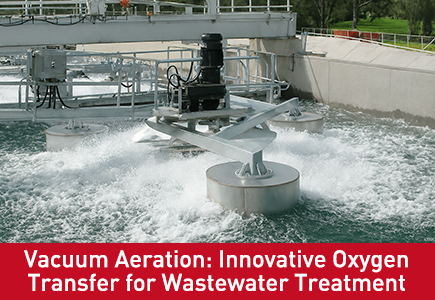

Вакуумная аэрация: инновационная технология подачи кислорода для эффективной очистки сточных вод
Для большинства муниципальных и промышленных очистных сооружений аэрация является крупнейшим энергозатратом, обычно составляющим от 50% до 65% от общего энергопотребления станции. Тем не менее, традиционные системы мелкопузырчатой аэрации редко обеспечивают эффективность переноса кислорода (OTE) выше 25% в реальных полевых условиях. Большая часть сжатого воздуха поднимается прямо на поверхность и выходит, не утилизируясь активным илом. Вакуумная аэрация устраняет этот фундаментальный пробел, переосмысливая способ введения воздуха в процессы биологической очистки, обеспечивая значительно более высокое использование кислорода при гораздо меньших затратах энергии.
1. Ограничения традиционной аэрации сточных вод
Традиционная аэрация с помощью воздуходувки практически не менялась на протяжении десятилетий, а присущие ей недостатки становятся все более дорогостоящими по мере ужесточения стандартов по очистке сточных вод:
Снижение эффективности переноса с течением времени : Мелкопористые диффузоры теряют 30-40% своего OTE в течение 2 лет из-за минеральных отложений, биообрастания и закупорки пор, что требует частой химической очистки или полной замены.
Низкая эффективность на больших глубинах : перенос кислорода падает примерно на 2% на каждый дополнительный метр глубины воды, поскольку большие пузырьки поднимаются быстрее и имеют меньшее время контакта с жидкостью.
Высокий рабочий шум : вентиляторы для корней и поверхностные аэраторы обычно создают шум в 85–95 дБ, что делает их непригодными для выращивания растений вблизи жилых районов.
Высокая нагрузка на техническое обслуживание : подводные диффузоры требуют слива воды из резервуара для проверки и замены, что приводит к простою процесса и дополнительным эксплуатационным расходам.
Плохая адаптируемость к нагрузке . Системы воздуходувок с фиксированной скоростью не могут точно регулировать подачу кислорода при изменяющейся нагрузке притока, что приводит либо к чрезмерной аэрации (растраченная трата энергии), либо к недостаточной аэрации (плохое качество сточных вод).
2. Как работает вакуумная аэрация: отрицательное давление для превосходного контакта газа и жидкости
В отличие от обычных систем, которые нагнетают воздух в воду под положительным давлением, вакуумная аэрация работает путем создания стабильного отрицательного давления в сети аэрационных трубопроводов с помощью вакуумного насоса. Специализированные аэрационные установки, установленные на дне резервуара, втягивают окружающий воздух через трубопровод и расщепляют его на однородные микропузырьки (обычно диаметром 20–100 мкм) при попадании в сточные воды.
Поскольку система работает под всасыванием, а не под давлением:
Пузырьки намного меньше, чем в диффузорах под давлением, и создают в 10-20 раз большую площадь поверхности контакта газа и жидкости на кубический метр воздуха.
Отрицательное давление замедляет скорость подъема пузырьков, увеличивая время контакта на 40-60% по сравнению с аэрацией при положительном давлении на той же глубине.
Отсутствие положительного давления, заставляющего ил и минералы проникать в аэрационные поры, практически исключает проблемы засорения и образования накипи.
В стандартных резервуарах с активным илом глубиной 6 метров правильно спроектированная система вакуумной аэрации постоянно достигает 40-55% OTE — примерно в 2-3 раза выше производительности традиционных мелкопузырчатых систем. Преимущество эффективности становится еще более заметным в более глубоких резервуарах.
3. Ключевые применения вакуумной аэрации при очистке сточных вод.
Вакуумная аэрация адаптируется к широкому диапазону масштабов очистки и типов сточных вод, при этом наиболее эффективна в следующих сценариях:
3.1 Муниципальные установки по производству активного ила
На городских очистных сооружениях, где действуют более строгие стандарты по БПК и выбросам аммиака, вакуумная аэрация обеспечивает надежную доставку кислорода, одновременно сокращая счета за электроэнергию на 35-50%. Низкий уровень шума также делает его идеальным для установок, расположенных внутри или вблизи жилых зон.
3.2 Высококонцентрированные промышленные сточные воды
При очистке сточных вод пищевых продуктов и напитков, фармацевтических предприятий и пивоваренных заводов высокая концентрация органических веществ требует постоянного уровня растворенного кислорода. Вакуумная аэрация поддерживает стабильный уровень растворенного кислорода даже в условиях пиковой нагрузки, предотвращая сбои в процессе и накопление осадка.
3.3 Аэробное переваривание осадка
Вакуумная аэрация обеспечивает равномерное распределение кислорода в резервуарах для варки осадка, улучшая снижение летучих твердых веществ на 15-20% по сравнению с грубопузырчатой аэрацией, одновременно уменьшая проблемы вспенивания в варочном котле.
3.4 Существующие проекты модернизации предприятий
Модульная, легкая конструкция систем вакуумной аэрации позволяет устанавливать их без слива воды из аэрационных резервуаров, что сводит к минимуму время простоя процесса. Это делает его экономически эффективным решением для модернизации предприятий с целью соответствия новым стандартам сбросов или снижения энергопотребления.
3.5 Децентрализованные и комплексные очистные сооружения
Для небольших объектов, таких как жилые комплексы, курорты и промышленные парки, компактные установки вакуумной аэрации обеспечивают бесшумную работу, не требующую особого обслуживания, без необходимости использования вентиляторных помещений на месте.
4. Преимущества вакуумной аэрации перед традиционными технологиями аэрации.
Помимо более высокой эффективности переноса кислорода, вакуумная аэрация обеспечивает измеримые эксплуатационные и экономические выгоды на протяжении всего жизненного цикла оборудования:
Снижение энергопотребления на 30–50 % : более высокий OTE означает, что для достижения целевых показателей DO требуется меньший объем воздуха, что напрямую снижает энергопотребление.
Работа практически без засоров : конструкция с отрицательным давлением предотвращает засорение и накипь, увеличивая интервалы технического обслуживания с 1-2 лет до 3-5 лет.
Низкий уровень шума и вибрации : Вакуумные насосы можно размещать в закрытых аппаратных с типичным уровнем шума ниже 75 дБ на расстоянии 1 метр.
Гибкое управление нагрузкой . В сочетании с частотно-регулируемым приводом и онлайн-датчиками растворенного кислорода система регулирует скорость вакуумного насоса в реальном времени в соответствии с приходящей нагрузкой, избегая потерь энергии.
Простая установка и модернизация : не требуется тяжелый фундамент для воздуходувки; элементы аэрации можно опускать в существующие резервуары без полного дренажа.
Увеличенный срок службы : нет подводных движущихся частей, а вакуумные насосы работают под меньшими механическими нагрузками, чем нагнетательные воздуходувки.
5. 7 практических советов по повышению эффективности вакуумной аэрации
Эти методы эксплуатации, основанные на опыте установки на местах в более чем 80 странах, помогут поддерживать максимальную эффективность и продлить срок службы оборудования:
Сопоставьте уровень вакуума с глубиной резервуара : Поддерживайте от -0,03 до -0,06 МПа для резервуаров глубиной 4–6 м; увеличиться до -0,06...-0,08 МПа для глубин более 8 м.
Установите VFD с управлением обратной связью по DO : Отрегулируйте скорость насоса на основе показаний DO в резервуаре в реальном времени, чтобы избежать чрезмерной аэрации; обычно это дает дополнительную экономию энергии на 10–15 %.
Равномерно размещайте аэрационные установки : сохраняйте расстояние 0,8–1,2 м между элементами, чтобы обеспечить равномерное распределение кислорода и устранить мертвые зоны процесса.
Работайте в оптимальном диапазоне MLSS : для активного ила поддерживайте MLSS в пределах 2000–4000 мг/л, чтобы максимизировать эффективность поглощения кислорода.
Ежеквартально проверяйте трубопроводы на наличие утечек . Даже 1% утечка воздуха в вакуумном коллекторе может снизить общую эффективность системы на 8–10%.
Установите впускные сетки на аэрационные элементы : не допускайте попадания частиц ила и мусора в вакуумную линию и повреждения компонентов насоса.
Соблюдайте плановое техническое обслуживание насоса : Ежегодно проверяйте лопасти и уплотнения; При правильном уходе срок службы промышленных вакуумных насосов составляет более 10 лет.
6. Часто задаваемые вопросы о вакуумной аэрации
Вопрос: Сколько энергии можно сэкономить при вакуумной аэрации по сравнению с обычной воздуходувной аэрацией?
Ответ: Для типичных установок с активным илом экономия энергии составляет от 35% до 50%. Для установок с глубокими резервуарами или объектов, модернизируемых в соответствии с более строгими стандартами очистки сточных вод, экономия может превысить 55%.
Вопрос: Будет ли вакуумная аэрация засоряться, как традиционные мелкопузырчатые диффузоры?
О: Нет. Поскольку система работает под отрицательным давлением, нет никакой силы, выталкивающей ил или минералы в аэрационные поры. Это исключает засорение и накипь, сокращая частоту технического обслуживания на 60-70%.
Вопрос: Можно ли установить вакуумную аэрацию в существующие аэротенки?
А: Да. Модульные легкие аэрационные элементы можно опускать в полные резервуары, не сливая воду из системы. Большинство модернизаций можно выполнить без остановки работы установки.
Вопрос: Для каких размеров растений подходит вакуумная аэрация?
Ответ: Системы полностью масштабируемы: от небольших комплексных установок производительностью 50 м³/день до крупных муниципальных объектов производительностью 50 000 м³/день. Несколько вакуумных насосов могут работать параллельно, чтобы удовлетворить требования к большей производительности.
