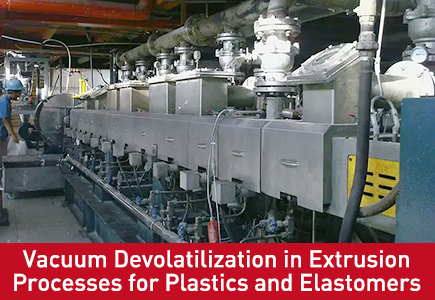

При экструзии пластмасс и эластомеров вакуумное удаление летучих веществ (также называемое дегазацией через вентиляционное отверстие экструдера) является критически важным этапом процесса, который напрямую определяет качество конечного продукта, механические характеристики и выход продукции. Применяя контролируемый вакуум к зоне выхода расплава, производители удаляют влагу, остаточные мономеры, олигомеры, растворители и газы разложения из расплавленного полимера перед его выходом из головки.
Плохо спроектированная или недостаточно рассчитанная вакуумная система приводит к видимым дефектам, таким как пузыри, пустоты и дефекты поверхности, а также к скрытым проблемам, таким как снижение прочности на разрыв, усиление запаха и непостоянная вязкость расплава. Для крупнообъемных линий компаундирования, гранулирования и переработки даже небольшое снижение эффективности дегазации может привести к тоннам металлолома и значительной потере дохода каждый месяц.
В этом руководстве мы изложим все, что вам нужно знать о вакуумном удалении летучих веществ в процессах экструзии: основные принципы процесса, ключевые требования к производительности, проверенные технологии вакуумных насосов, пошаговые критерии выбора и проверенные на практике решения для распространенных проблем, таких как затопление вентиляционных каналов и перенос насоса.
Почему вакуумное удаление летучих веществ важно для пластмасс и эластомеров
Когда полимерные гранулы нагреваются и измельчаются внутри цилиндра экструдера, в расплав выделяются захваченные газы и летучие соединения. Без вакуумной экстракции эти летучие вещества остаются растворенными или увлеченными полимером и расширяются по мере того, как материал выходит из головки, создавая внутренние пустоты и поверхностные дефекты.
Эффективная вакуумная дегазация обеспечивает 6 основных преимуществ экструзионного производства:
Устраняет пузырьки и пустоты: удаляет захваченный воздух и испаренную влагу для производства плотных, бездефектных профилей, листов и гранул.
Улучшает механические свойства: уменьшает внутренние дефекты, повышает прочность на разрыв, ударопрочность и стабильность размеров готовых деталей.
Улучшает качество поверхности: устраняет питтинги, полосы и пенообразные дефекты поверхности для высокоглянцевых и прецизионных экструзионных продуктов.
Уменьшает запах и выбросы: извлекает остаточные мономеры и органические летучие вещества, повышая безопасность на рабочем месте и соблюдая экологические стандарты.
Позволяет перерабатывать невысушенные материалы: для гигроскопичных полимеров, таких как ПЭТ и ПА, вакуумная дегазация снижает или исключает необходимость предварительной сушки, экономя энергию и время процесса.
Поддерживает переработку пластика: удаляет загрязнения, влагу и продукты разложения из переработанной смолы, обеспечивая высококачественную переработку от бутылки к бутылке и послепромышленную переработку.
При экструзии эластомеров и резины вакуумная дегазация также удаляет побочные продукты отверждения и захваченный воздух, улучшая однородность поперечных связей и эластичность конечного продукта.
Ключевые требования к эффективной вакуумной системе экструдера
Для надежного удаления летучих веществ требуется нечто большее, чем просто мощный вакуумный насос. Вся система должна быть адаптирована к параметрам процесса экструзии, чтобы обеспечить стабильную производительность в условиях непрерывного производства.
1. Соответствующий уровень вакуума
Оптимальный уровень вакуума зависит от типа полимера, содержания летучих веществ и качества целевого продукта. Типичные рабочие диапазоны:
Состав общего назначения: абсолютное давление 50–200 мбар, достаточное для удаления влаги и газов.
Высокопроизводительная дегазация: абсолютное давление 10–50 мбар, необходимое для низкокипящих мономеров и приложений высокой чистоты.
Процессы глубокого вакуума: абсолютное давление 1–10 мбар, используются для переработки ПЭТ, поликонденсации и сверхнизких требований к остаточному мономеру.
Более глубокий вакуум не всегда лучше. Чрезмерно высокий вакуум может вызвать затопление вентиляционного отверстия, чрезмерное образование пены и повышенный перенос расплавленного полимера в вакуумную линию.
2. Достаточная скорость откачки.
Скорость откачки должна быть подобрана таким образом, чтобы справляться с общей газовой и паровой нагрузкой, образующейся в процессе, включая утечку воздуха, пары влаги и летучие органические вещества. Как правило, более крупные экструдеры и линии с более высокой производительностью требуют более высокой производительности насосов. Система недостаточного размера никогда не достигнет целевого уровня вакуума, что приводит к неполной дегазации.
3. Устойчивость к загрязнению и переносу.
Расплавленный полимер, мелкая пыль и конденсированные пары неизбежно попадают в вакуумную линию. Система должна включать перегородки, фильтры и конденсаторы для защиты насоса от уноса жидкости и твердых частиц. Сама насосная технология должна выдерживать случайное загрязнение без катастрофических отказов.
4. Химическая совместимость с технологическими парами.
Разные полимеры выделяют разные летучие компоненты — стирол из полистирола, акриловые мономеры из ПММА, пары пластификаторов из гибкого ПВХ, продукты разложения из высокотемпературных конструкционных пластиков. Смачиваемые материалы вакуумного насоса и уплотнительная жидкость (если таковая имеется) должны быть совместимы с этими химическими веществами, чтобы предотвратить коррозию и преждевременный износ.
5. Надежность при непрерывной работе
Экструзионные линии обычно работают круглосуточно и без выходных для расширенных производственных кампаний. Вакуумный насос должен быть рассчитан на непрерывную работу, иметь надежное охлаждение и долговечные компоненты, чтобы избежать незапланированных простоев.
Распространенные технологии вакуумных насосов для удаления летучих веществ из экструдера
Различные технологии насосов предлагают разные компромиссы между первоначальной стоимостью, техническим обслуживанием, удалением паров и устойчивостью к загрязнению. Ниже приведены наиболее широко используемые типы для экструзии пластика и эластомера, их преимущества, ограничения и идеальные области применения.
1. Жидкостно-кольцевые вакуумные насосы
В жидкостно-кольцевых насосах используется вращающееся рабочее колесо и уплотняющая жидкость (обычно вода) для создания вакуума. Они являются наиболее традиционным и широко распространенным решением для дегазации экструдеров.
Преимущества: Чрезвычайно устойчив к переносу жидкости, пыли и частицам полимера; прочная и щадящая конструкция; изначально безопасен для легковоспламеняющихся паров; низкие первоначальные инвестиции для больших мощностей.
Ограничения: Ограниченный предельный вакуум (ограничен давлением паров уплотняющей жидкости); более высокое потребление воды и энергии; риск загрязнения сточных вод без надлежащей очистки.
Лучше всего подходит для: высокопроизводительной экструзии общего назначения, компаундирования ПВХ, линий переработки с высоким содержанием пыли и влаги, объектов с доступной технической водой.
2. Вакуумные насосы с сухими кулачками
В кулачковых вакуумных насосах используются бесконтактные кулачковые роторы для создания вакуума без смазочной жидкости в насосной камере. Эта технология сухого хода становится все более популярной для современных экструзионных линий.
Преимущества: 100% безмасляная работа; отличная переносимость паров и незначительного переноса; очень низкие требования к техническому обслуживанию; высокая энергоэффективность; отсутствие образования сточных вод.
Ограничения: более высокая первоначальная стоимость, чем у жидкостно-кольцевых или лопастных насосов; предельный вакуум не такой глубокий, как у пластинчатых насосов с масляным уплотнением.
Лучше всего подходит для: средних и крупных линий компаундирования, объектов, стремящихся снизить затраты на техническое обслуживание и коммунальные услуги, процессов, выделяющих значительное количество органических паров.
3. Сухие винтовые вакуумные насосы
В сухих винтовых насосах используются два взаимозацепляющихся винтовых ротора, которые обеспечивают плавный, безимпульсный вакуум в широком диапазоне давлений. Они представляют собой передовую технологию для требовательных приложений по деволатилизации.
Преимущества: Широкий диапазон рабочего давления от атмосферного до глубокого вакуума; исключительная способность удаления пара; доступны конфигурации с высокой коррозионной стойкостью; чрезвычайно низкие эксплуатационные расходы; высочайшая энергоэффективность благодаря управлению VFD.
Ограничения: Самые высокие первоначальные инвестиции среди распространенных вариантов.
Лучше всего подходит для: линий переработки ПЭТ и линий твердотельной поликонденсации, компаундирования высококачественных инженерных пластиков, центральных вакуумных систем с несколькими экструдерами, процессов, требующих глубокого и стабильного вакуума.
4. Системы воздуходувки Рутса + форвакуумных насосов
При очень высоких требованиях к расходу нагнетатель Рутса (механический бустер) соединяется с форвакуумным насосом (лопастным, жидкостно-кольцевым или кулачковым) для повышения скорости откачки при сохранении глубокого вакуума.
Преимущества: Очень высокая скорость откачки при умеренном уровне вакуума; энергоэффективность при больших объемах нагрузки; модульный и масштабируемый.
Ограничения: Более сложная система с двумя ступенями; требует правильной последовательности управления.
Лучше всего подходит для: больших двухшнековых экструдеров, процессов с высоким содержанием летучих веществ, многовентиляционных экструзионных линий.
Как выбрать правильную систему удаления летучих вакуума
Выбор оптимального вакуумного решения зависит от размера вашего экструдера, типа полимера, производительности, содержания летучих веществ и эксплуатационных приоритетов. Следуйте этой 6-ступенчатой схеме отбора:
1. Определите необходимый уровень вакуума
Начните с требований к материалам и качеству:
Простое удаление влаги и общая дегазация: 50–200 мбар → жидкостно-кольцевой или кулачковый насос.
Стандартное компаундирование и гранулирование: 10–50 мбар → пластинчато-роторный, кулачковый или винтовой насос.
Глубокая дегазация и рециркуляция: 1–10 мбар → сухой винтовой или двухступенчатый лопастной насос.
2. Сопоставьте скорость откачки с производительностью экструдера.
Скорость откачки должна зависеть от диаметра экструдера и производительности. В качестве общего руководства:
Экструдеры 20–50 мм (лабораторные и мелкое производство): 10–50 м³/ч
Экструдеры 65–95 мм (средняя производительность): 50–150 м³/ч.
Экструдеры 110–150+ мм (крупное производство): 150–500+ м³/ч
Всегда добавляйте запас прочности в размере 30–50 %, чтобы учесть утечки воздуха, более высокое, чем ожидалось, содержание летучих веществ и будущее увеличение пропускной способности.
3. Сопоставьте технологию насоса с характеристиками материала.
Высокая влажность/пыль/переработанные материалы: отдайте предпочтение жидкостно-кольцевым или кулачковым насосам, чтобы обеспечить устойчивость к загрязнению.
Чистые инженерные пластмассы/эластомеры: пластинчато-роторные или винтовые насосы создают эффективный глубокий вакуум.
Высоколетучие полимеры (стиролы, ПВХ): кулачковые или винтовые насосы лучше справляются с парами и сокращают частоту технического обслуживания.
Коррозионные или агрессивные мономеры: выбирайте насосы с деталями, контактирующими с рабочей средой, из нержавеющей стали и уплотнениями из ПТФЭ.
4. Планируйте надлежащую защиту и периферийные устройства.
Каждая экструзионно-вакуумная система должна включать в себя:
Выбивной бак/сепаратор для улавливания жидких и твердых остатков
Входной фильтр для блокировки мелкой пыли и полимерных частиц.
Дополнительный конденсатор для конденсации органических паров до того, как они попадут в насос.
Клапан регулирования вакуума для точного контроля давления
Надлежащая защита значительно продлевает срок службы насоса и сокращает время простоя при обслуживании.
5. Оцените общую стоимость владения
Первоначальная цена покупки составляет всего 20–30% от стоимости всего срока службы. Сравнивать:
Потребление энергии в год
Расход воды (для водокольцевых насосов)
Частота замены масла и затраты на утилизацию отходов
Интервал замены расходных материалов
Ожидаемый срок службы и наличие запасных частей
Насосы с сухими кулачками и винтовые насосы обычно имеют более высокие первоначальные затраты, но значительно ниже затраты на эксплуатацию и техническое обслуживание в течение их жизненного цикла.
6. Проверка регионального соответствия и сертификации.
Для промышленных производственных объектов убедитесь, что оборудование соответствует местным стандартам безопасности и охраны окружающей среды:
Рынок ЕС: сертификация CE, сертификация ATEX для взрывоопасных зон.
Рынок ЕАЭС: сертификация EAC
Глобальная экология: соответствие требованиям ROHS по ограничениям на содержание опасных веществ
Системы качества: производство сертифицировано по стандарту ISO 9001 для обеспечения стабильного качества.
Распространенные проблемы и способы удаления летучих веществ из вакуума
Даже в системах правильного размера могут возникнуть проблемы из-за изменений в процессе, износа или ненадлежащего обслуживания. Ниже приведены наиболее частые проблемы и их проверенные решения.
1. Недостаточный вакуум/плохое качество дегазации.
Причины: Утечки воздуха в системе через фланцевые соединения или вентиляционные уплотнения; насос недостаточного размера; засоренный фильтр или трубопровод; загрязненное насосное масло (маслоуплотненные модели); сломано уплотнение расплава в шнеке экструдера.
Решения: Выполните проверку герметичности всей вакуумной линии; подтянуть или заменить прокладки и уплотнения; очистите или замените входные фильтры; заменить загрязненное масло в насосе; убедитесь, что конфигурация винта обеспечивает эффективное уплотнение расплава перед вентиляционной зоной.
2. Затопление вентиляционных каналов/перенос полимера
Причины: Уровень вакуума слишком высок для вязкости расплава; неправильная конфигурация шнека (недостаточная мощность последующей транспортировки); скорость подачи слишком высокая; противодавление матрицы слишком велико; температура расплава слишком низкая, что приводит к высокой вязкости.
Решения: Установите вакуумный регулирующий клапан, чтобы снизить уровень вакуума в вентиляционном отверстии; оптимизировать геометрию шнека для улучшения транспортировки под вентиляционной зоной; уменьшить скорость подачи или повысить температуру расплава; проверьте, нет ли засорения матрицы или ситового пакета; установите большую выдвижную кастрюлю с защитой от перелива.
3. Быстрый износ насоса и частое техническое обслуживание.
Причины: Мелкие частицы полимера и конденсированные пары попадают в насос; недостаточная защита входа; несовместимая технология насосов для технологических паров.
Решения: Модернизируйте фильтрацию и добавьте конденсатор перед входом в насос; временно увеличить частоту технического обслуживания; Для долгосрочного улучшения переключитесь на более устойчивую к загрязнению технологию насоса, например, насос с сухим когтем или жидкостным кольцом.
4. Перегрев вакуумного насоса.
Причины: Заблокирована система охлаждения; непрерывная работа при экстремальном давлении; чрезмерная паровая нагрузка, вызывающая высокую температуру сжатия; ограниченный вход.
Решения: Очистите охлаждающие ребра и обеспечьте правильный поток воздуха или охлаждающей воды; убедитесь, что насос соответствует рабочему давлению; добавить предварительную обработку конденсацией пара для снижения тепловой нагрузки; проверьте наличие ограничений на вход.
5. Вспенивание в вентиляционной зоне.
Причины: Высокое содержание летучих веществ в сырье; уровень вакуума слишком высок; недостаточное время пребывания расплава.
Решения: Уменьшите уровень вакуума с помощью дроссельной заслонки; предварительно высушенные гигроскопичные материалы; увеличьте температуру плавления, чтобы уменьшить вязкость и облегчить выход пузырьков; Рассмотрите возможность добавления второй ступени вентиляции для высоколетучих материалов.
Заключение
Удаление летучих в вакууме — это решающий этап процесса экструзии пластмасс и эластомеров, который напрямую влияет на качество продукции, процент брака и рентабельность производства. Выбрав правильную технологию насоса, внедрив надлежащую защиту системы и адаптировав производительность вакуума к вашему конкретному материалу и требованиям к производительности, вы можете добиться последовательной и эффективной дегазации с минимальным обслуживанием и временем простоя.
Если вам нужен один насос для небольшой линии компаундирования, полный пакет дегазации для крупного завода по переработке отходов или индивидуальное центральное вакуумное решение для многолинейного экструзионного предприятия, Wordfik может предоставить индивидуальное, сертифицированное во всем мире решение, подкрепленное полной технической поддержкой. Свяжитесь с нашими экспертами по вакууму сегодня, чтобы получить бесплатную оценку процесса и предложение по проектированию системы.
Часто задаваемые вопросы
Вопрос: Какой уровень вакуума необходим для дегазации экструдера?
Для компаундирования общего назначения и удаления влаги обычно достаточно абсолютного давления 50–200 мбар. Для качественного гранулирования и удаления мономера рекомендуется давление 10–50 мбар. Для применений глубокой дегазации, таких как переработка ПЭТ, может потребоваться абсолютное давление 1–10 мбар. Оптимальный уровень зависит от типа вашего полимера и целевого остаточного содержания летучих веществ.
Вопрос: Могу ли я использовать двухступенчатый пластинчато-роторный насос для удаления летучих веществ из экструдера?
Хотя двухступенчатые лопастные насосы могут достигать более глубокого вакуума, они, как правило, не идеальны для непрерывной дегазации при экструзии. Большинство процессов экструзии работают в диапазоне 10–200 мбар, при этом одноступенчатые лопастные, кулачковые или водокольцевые насосы работают более эффективно и с лучшей устойчивостью к парам и уносу.
Вопрос: Как предотвратить попадание полимера в вакуумный насос?
Во-первых, убедитесь, что конструкция винта и настройки процесса правильны, чтобы избежать затопления вентиляционного отверстия. Установите перегородку (сепаратор) подходящего размера между вентиляционным отверстием экструдера и впускным отверстием насоса со вторичной ловушкой для защиты от перелива. Добавьте входной фильтр для улавливания мелких частиц. Для процессов с высоким риском выбирайте насосные технологии, устойчивые к загрязнению, такие как жидкостно-кольцевые или сухие кулачковые насосы.
Вопрос: Жидкостно-кольцевой насос или насос с сухими кулачками для экструзионной дегазации: что лучше?
Жидкостно-кольцевые насосы имеют более низкие первоначальные затраты и очень хорошо переносят сильное загрязнение, но потребляют воду и потребляют больше энергии. Насосы с сухими кулачками не содержат масла, более энергоэффективны и требуют меньшего обслуживания, но требуют более высоких первоначальных инвестиций. Выбирайте жидкостное кольцо для линий переработки пыли с доступной технической водой; Выбирайте сухой захват для чистых линий компаундирования, уделяя первоочередное внимание низким эксплуатационным расходам и отсутствию сточных вод.
Вопрос: Каковы преимущества центральной вакуумной системы для нескольких экструдеров?
Центральная вакуумная система снижает общую установленную мощность по сравнению с отдельными насосами на линию. Это обеспечивает централизованное обслуживание, более тихие производственные цеха и простое добавление резервных мощностей для предотвращения простоев производства. Это наиболее экономичная конфигурация для предприятий с 3 и более действующими экструзионными линиями.
