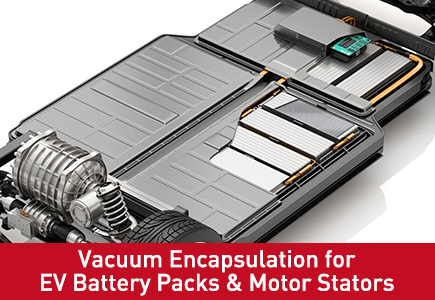

Вакуумная капсула для аккумуляторов электромобилей и статоров двигателей
Электромобили сталкиваются с тяжелыми условиями эксплуатации: вибрация, влажность, перепады температур, дорожный мусор. Два критически важных компонента — аккумуляторная батарея и статор двигателя — должны без сбоев выдерживать такие условия в течение десятилетия или более. Производственный процесс, который делает это возможным, — это вакуумная инкапсуляция (также называемая вакуумным литьем или вакуумной заливкой).
В этом руководстве объясняется, как вакуумная технология защищает компоненты электромобиля, пошаговый процесс и как выбрать правильное вакуумное оборудование для надежной герметизации без пустот.
Почему компоненты электромобилей нуждаются в инкапсуляции
Современные электромобили работают в сложных условиях, которые могут быстро вывести из строя незащищенную электронику.
Аккумуляторные блоки содержат сотни или тысячи отдельных ячеек, соединенных шинами и контролируемых чувствительными платами системы управления батареями (BMS). Без защиты вибрация может ослабить соединения, влага может вызвать коррозию, а термоциклирование может привести к растрескиванию паяных соединений.
Статоры двигателей состоят из медных обмоток внутри стального сердечника. Они работают при высоких напряжениях и температурах, постоянно вибрируя. Без надлежащей изоляции короткое замыкание, движение обмотки и накопление тепла приводят к преждевременному выходу из строя.
Вакуумная инкапсуляция решает эти проблемы, полностью окружая чувствительные компоненты смолой. Вакуум удаляет весь воздух перед введением смолы, обеспечивая заполнение каждого зазора и отсутствие пустот, задерживающих влагу или допускающих движение. В результате получаются компоненты, которые противостоят вибрации, эффективно отводят тепло и прослужат весь срок службы автомобиля.
Процесс вакуумной инкапсуляции – шаг за шагом
Шаг 1 – Подготовка компонентов
Батарейный модуль или статор двигателя очищаются и помещаются в вакуумную камеру. Любая пыль или влага на поверхности будут препятствовать надлежащей адгезии смолы.
Шаг 2 – Вакуумная дегазация смолы
Смола (обычно эпоксидная или полиуретановая) содержит растворенный воздух, который может создавать пузырьки во время отверждения. Смола предварительно дегазируется в отдельном вакуумном сосуде, обычно при давлении 1–10 мбар, пока не прекратится выделение пузырьков. Только на этом этапе удаляется 95–99% захваченного воздуха.
Шаг 3 – Эвакуация камеры
Камеру, содержащую компонент, вакуумируют до давления 1–5 мбар. Воздух, попавший в крошечные зазоры вокруг проводов, между элементами и под компонентами, расширяется и выходит наружу. Этот этап занимает 5–20 минут в зависимости от сложности компонента и размера камеры.
Шаг 4 – Введение смолы под вакуумом
Дегазированная смола втягивается в камеру по транспортной линии при поддержании вакуума. Поскольку воздух не задерживается, смола свободно течет в каждую щель, капилляр и зазор вокруг проводов. Компонент полностью погружается в воду или пропитывается.
Шаг 5 – Сброс давления и отверждение
Вакуум высвобождается, позволяя атмосферному давлению проталкивать смолу глубже в оставшиеся пустоты. Затем компонент нагревают (обычно 60–120°C), чтобы смола отвердела и образовала прочную, постоянную защитную оболочку.
Шаг 6 – Обрезка и проверка
Излишки смолы обрезаются, а готовая деталь проверяется. Рентгеновский контроль может подтвердить полное заполнение; Для промышленных компонентов характерно содержание пустот ниже 0,5%.
Вакуумная герметизация аккумуляторов электромобилей: помимо базовой защиты
Сдерживание и предотвращение неконтролируемого распространения тепла
Наиболее важным преимуществом вакуумной инкапсуляции с точки зрения безопасности является ее способность сдерживать и предотвращать выход тепла. Когда аккумуляторный элемент выходит из строя, плотный герметизирующий материал:
Действует как физический барьер, не позволяя высокотемпературным газам, расплавленному литию и частицам достичь соседних ячеек.
Поглощает тепло посредством эндотермических реакций, замедляя рост температуры и выигрывая время для вмешательства BMS.
Сохраняет структурную целостность даже при экстремальных температурах, предотвращая разрыв упаковки и распространение огня.
Испытания показывают, что аккумуляторные блоки в вакуумной капсуле снижают риск распространения тепла на 95 % по сравнению с традиционными конструкциями, при этом распространение тепла от ячейки к ячейке составляет 0 % в 85 % сценариев отказа.
Оптимизация отвода тепла без пустот
Управление температурным режимом необходимо для увеличения срока службы и производительности аккумулятора. Вакуумная инкапсуляция создает непрерывный путь теплопередачи от элементов к системам охлаждения, устраняя точки перегрева и:
Увеличение срока службы батареи на 30–50 %
Поддержание постоянной выходной мощности во время интенсивного вождения
Сокращение времени зарядки за счет увеличения зарядного тока без перегрева.
IP67+ Устойчивость к окружающей среде и вибрации
Аккумуляторные батареи электромобилей работают в тяжелых условиях: экстремальные температуры, вибрация дороги и потенциальное погружение в воду. Вакуумная герметизация обеспечивает:
Защита IP67+: полная устойчивость к пыли и погружению в воду на глубину до 1 метра в течение 30 минут.
Гашение вибраций: уменьшает движение ячеек на 90%, предотвращая механические повреждения и сбои в электрическом соединении.
Защита от коррозии: защищает от дорожных солей и влаги, которые со временем разрушают компоненты аккумулятора.
Вакуумная герметизация статоров двигателей: новый взгляд на стандарты изоляции и надежности
Пропитка под давлением под вакуумом (VPI) для максимальной изоляции обмоток
Статорам двигателя требуется исключительная изоляция, чтобы выдерживать высокие напряжения и предотвращать короткие замыкания. Пропитка под давлением под вакуумом (VPI) — это золотой стандарт герметизации статора, включающий:
Откачка воздуха из обмоток статора до абсолютного давления -95 кПа (-0,95 бар).
Представляем высокоэффективную эпоксидную смолу в вакууме
Приложение давления 200–700 кПа для подачи смолы в каждый зазор обмотки.
В результате этого процесса создается однородный изоляционный слой, содержащий:
Диэлектрическая прочность на 500 % выше, чем у атмосферной пропитки.
Полная защита от влаги и химических загрязнений.
Устранение риска частичного разряда, который со временем ухудшает изоляцию.
Защита от вибрации и коррозии для высокоскоростной работы
Электродвигатели работают со скоростью более 10 000 об/мин, создавая сильные вибрации, которые могут повредить незащищенные обмотки. Вакуумная инкапсуляция:
Фиксирует обмотки на месте, предотвращая смещение и истирание провода.
Поглощает энергию вибрации, снижая нагрузку на изоляцию и соединения.
Создает барьер против масла, охлаждающих жидкостей и агрессивных газов в корпусе двигателя.
Эти преимущества продлевают срок службы статора двигателя в 2–3 раза, сокращая затраты на техническое обслуживание и повышая надежность автомобиля.
Улучшение управления температурным режимом для увеличения срока службы двигателя
Тепло — главный враг эффективности и долговечности электродвигателя. Статоры в вакуумной капсуле:
Улучшить передачу тепла от обмоток к корпусу двигателя на 40-60%
Снижение рабочих температур на 15-25°C, повышение эффективности на 3-5%
Предотвратите ухудшение изоляции, вызванное чрезмерным нагревом, продлевая срок службы двигателя более чем на 50 %.
Вакуумная герметизация и атмосферная заливка: сравнение основных показателей производительности
| Метрика производительности | Атмосферная заливка | Вакуумная инкапсуляция | Улучшение |
| Пустой контент | 5-15% | <0,1% | снижение на 99% |
| Теплопроводность | 0,8-1,2 Вт/м·К | 2-8 Вт/м·К | Увеличение на 200-800% |
| Диэлектрическая прочность изоляции | 10-15 кВ/мм | 30-50 кВ/мм | Увеличение на 200-300% |
| Риск теплового неконтролируемого распространения | Высокий (80% от ячейки к ячейке) | Около нуля (<5%) | 95% снижение |
| Устойчивость к вибрации | Низкий (удар 50 Н вызывает движение 80% клеток) | Высокий (удар 50 Н вызывает перемещение <5 %) | 94% улучшение |
| IP-рейтинг | IP54-IP65 | ИП67-ИП69К | 2-4 等级提升 |
| Срок службы компонента | 5-8 лет | 12-15 лет | 200% увеличение |
Выбор прецизионного вакуумного оборудования для производства электромобилей
Производителям компонентов электромобилей требуются специализированные вакуумные системы, предназначенные для крупносерийного производства и стабильного качества:
1. Системы вакуумной герметизации аккумуляторных батарей.
Вакуумные герметизирующие машины с большой камерой: для полной герметизации модулей, емкостью 10–100 м³ и уровнем вакуума -98 кПа.
Двухступенчатые вакуумные системы: Комбинируйте пластинчато-роторные насосы для грубого вакуума и подкачивающие насосы для глубокого вакуума, обеспечивая быстрое время цикла (15–30 минут на модуль).
Взрывозащищенная конструкция: необходима для работы с горючими парами электролита, сертифицирована ATEX/IECEx.
2. Системы вакуумной пропитки статора двигателя (VPI).
Автоклавы VPI: сочетание вакуума (-95 кПа) и давления (200–700 кПа) для полной пропитки обмотки.
Системы рекуперации смолы: переработка неиспользованной эпоксидной смолы, снижение затрат на материалы на 30 %.
Камеры с контролируемой температурой: обеспечивают равномерное отверждение для достижения оптимальных изоляционных свойств.
3. Ключевые критерии отбора
Уровень вакуума: от -95 до -98 кПа для аккумуляторных блоков, от -98 до -99 кПа для статоров двигателей.
Скорость откачки: 500-5000 м³/ч в зависимости от размера компонента.
Совместимость материалов: Устойчив к эпоксидным смолам, полиуретанам и материалам термоинтерфейса.
Интеграция автоматизации: совместимость с роботизированными сборочными линиями для крупносерийного производства.
Инновации будущего: вакуумная инкапсуляция твердотельных аккумуляторов и двигателей с электронной осью
Эволюция технологии электромобилей приводит к появлению новых инноваций в области вакуумной герметизации:
Вакуумная герметизация твердотельных аккумуляторов. Вакуумные системы будут играть решающую роль в герметизации твердых электролитов и предотвращении проникновения влаги, что важно для производительности и безопасности твердотельных аккумуляторов.
Интегрированная вакуумная инкапсуляция e-Axle: комбинированные системы двигатель-инвертор-трансмиссия требуют специальных вакуумных процессов для герметизации нескольких компонентов за одну операцию.
Вакуумные процессы, управляемые искусственным интеллектом: мониторинг уровня вакуума, расхода смолы и параметров отверждения в режиме реального времени оптимизирует качество инкапсуляции и уменьшит количество дефектов на 70%.
Экологичные вакуумные материалы. Перерабатываемые герметизирующие материалы на биологической основе в сочетании с вакуумной технологией позволят создать по-настоящему замкнутое производство компонентов для электромобилей.
Заключение
Вакуумная герметизация не является обязательной для аккумуляторных блоков электромобилей и статоров двигателей — она необходима. Этот процесс устраняет пустоты, обеспечивает полное заполнение смолой и создает долговечные и надежные компоненты, которые выдерживают вибрацию, влагу и термоциклирование на протяжении всего срока службы автомобиля.
Для производителей, создающих новые линии герметизации, сухие винтовые вакуумные насосы предлагают наилучшее сочетание производительности, чистоты смолы и совокупной стоимости владения. Более высокие первоначальные затраты окупаются за счет более низких затрат на техническое обслуживание, устранения риска загрязнения маслом и более высоких выходов при первом проходе.
Правильно спроектированная система вакуумной герметизации с правильным насосом, камерой и средствами управления позволит производить компоненты без пустот смену за сменой, год за годом. А в конкурентном мире производства электромобилей такая последовательность напрямую приводит к снижению гарантийных затрат, увеличению ассортимента автомобилей и укреплению репутации бренда.
Технические вопросы и ответы
Вопрос: Какой уровень вакуума необходим для герметизации аккумуляторного модуля?
О: Для большинства эпоксидных и полиуретановых смол достаточно абсолютного давления 1–5 мбар. Более глубокий вакуум (ниже 1 мбар) требуется редко и может привести к удалению летучих компонентов смолы, влияя на свойства отверждения.
Вопрос: Как узнать, правильно ли дегазирована моя смола?
Ответ: Визуально дегазация завершается, когда прекращается выделение пузырьков. Точнее, измерьте плотность до и после дегазации: увеличение на 1–2% указывает на успешное удаление воздуха.
Вопрос: Могу ли я использовать один и тот же вакуумный насос для дегазации и вакуумирования камеры?
О: Да, с клапанным коллектором. Однако при дегазации образуются пары смолы, которые могут конденсироваться в насосе, если их не улавливать. Установите холодную ловушку между резервуаром для дегазации и насосом.
Вопрос: Каков типичный срок службы суховинтового насоса при герметизации?
Ответ: При правильной входной фильтрации и регулярном техническом обслуживании (подшипники каждые 20 000–30 000 часов) сухие винтовые насосы служат 15–20 лет в условиях производственной герметизации.
