Невидимый щит: точная вакуумная откачка в основе надежных автоматических выключателей

Когда автоматический выключатель среднего напряжения прерывает ток повреждения, он совершает маленькое чудо современной физики. Внутри герметичной керамической или стеклянной оболочки — вакуумного прерывателя (VI) — размыкается металлический контакт, и электрическая дуга мгновенно гасится не струей газа или масла, а чистым небытием постоянного сверхвысокого вакуума (СВВ). Надежность всей электрической сети на этом уровне напряжения зависит от целостности этого вакуума. Его создание — это не один шаг, а симфония точной откачки и тепловых процессов, где вакуумная система является ведущим проводником. Эта статья приоткрывает завесу над требовательной многоступенчатой ​​вакуумной технологией, которая превращает очищенные металлы и керамику в надежную защиту от электрических сбоев.

Этап 1: Основа – дегазация и очистка компонентов

Задолго до окончательной сборки каждый критический компонент должен быть очищен от газов. Захваченные газы, в основном в металлах, таких как контакты из бескислородной меди, будут медленно выделяться в течение десятилетий в полевых условиях (феномен, называемый дегазацией ) и фатально ухудшать внутренний вакуум прерывателя.

• Процесс: контакты, экраны и другие металлические детали загружаются в специальную вакуумную печь. В камере создается высокий вакуум (обычно в диапазоне 10⁻⁵ мбар), а компоненты нагреваются до нескольких сотен градусов Цельсия.

• Роль откачки: система вакуумного насоса должна агрессивно удалять массивный внезапный выброс водяного пара и углеводородов, выделяющихся во время первоначальной откачки, а затем поддерживать стабильный глубокий вакуум на протяжении всего длительного цикла нагрева. Это обеспечивает вытягивание газов из микроструктуры металла, а не только с его поверхности. Сухие винтовые насосы в сочетании с бустерами Рутса часто являются здесь «рабочими лошадками», справляясь с нагрузкой тепла и твердых частиц без риска загрязнения.

Этап 2. Сборка – пайка в вакуумной печи

Корпус прерывателя — керамический или стеклянный цилиндр, закрытый металлическими торцевыми крышками, — должен образовывать идеальную монолитную конструкцию. Это достигается за счет высокотемпературной пайки в вакуумной печи.

• Почему вакуум? Вакуумная среда имеет решающее значение по трем причинам:

1. Предотвращает окисление первозданных металлических поверхностей при температурах пайки.

2. Это позволяет припою плавно растекаться и полностью смачивать поверхности, создавая герметичное соединение без пустот.

3. Он обеспечивает дальнейшую, окончательную дегазацию всего узла.

• Требования к откачке: на этом этапе требуется чистый, безмасляный вакуум, чтобы предотвратить загрязнение углеродом критических поверхностей. Системы часто сочетают сухой форвакуумный насос с турбомолекулярным насосом (TMP) для достижения необходимой чистоты и базового давления (часто 10⁻⁶ мбар или выше) для безупречной пайки.

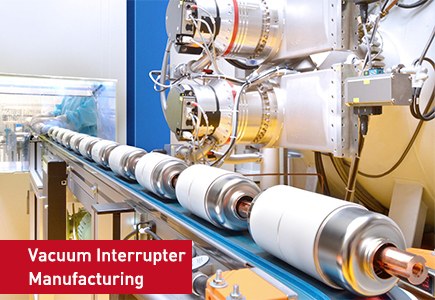

Этап 3: Кульминация – выхлоп, прогрев и постоянное уплотнение

Это наиболее критическая последовательность, когда полностью собранный, но все еще открытый прерыватель обретает свою постоянную вакуумную душу.

1. Выхлоп: открытый VI подключен к специальной выхлопной станции, сложному коллектору клапанов, нагревателей и насосов. Мощная насосная установка, почти всегда сосредоточенная вокруг TMP, начинает вытягивать воздух.

2. Выпекание: одновременно весь корпус VI подвергается индуктивному нагреву до температуры 400–500°C в течение многих часов. Этот отжиг вытесняет последние монослои газа с внутренних поверхностей. Насос должен справляться с такой интенсивной и продолжительной газовой нагрузкой, достигая и поддерживая уровни сверхвысокого вакуума (СВВ), обычно выше 10⁻⁷ мбар.

3. Уплотнение холодной сварки: после достижения и проверки стабильного сверхвысокого вакуума специальный механизм зажимает и заваривает выхлопную трубу холодной сваркой. ВИ теперь представляет собой герметично закрытый, независимый сосуд с почти идеальным вакуумом, навсегда отсоединенный от насоса.

Технологический мандат: почему только определенные насосы подходят для этой цели

Чувствительность процесса исключает из рассмотрения целые классы насосов.

Качество, диктуемое вакуумом: прямая связь с производительностью в полевых условиях

Конечный уровень вакуума внутри герметичного прерывателя является основным показателем его срока службы и диэлектрической прочности. Плохой вакуум приводит к:

• Пробой диэлектрика. Более низкое вакуумное давление увеличивает риск образования проводящего пути, что приводит к катастрофическому отказу.

• Эрозия контактов: Остаточные газы могут поддерживать разрушительную дугу во время прерывания тока, изнашивая драгоценные контакты.

• Преждевременное старение: продолжающаяся дегазация с годами постепенно повышает внутреннее давление, что приводит к сбоям в позднем возрасте.

Таким образом, скорость, предельное давление и чистота вакуумной системы производственной линии напрямую определяют номинальный электрический срок службы и 30-летнюю надежность, обещанную автоматическим выключателем.

Заключение: прецизионная откачка как фактор устойчивости энергосистемы

Вакуумный прерыватель представляет собой шедевр техники герметичной среды. Его производство является свидетельством того, что в высокотехнологичном производстве технологическое оборудование, особенно вакуумная система, не является вспомогательным; это неотъемлемая часть фундаментальной идентичности и производительности продукта. Для производителей распределительных устройств, конкурирующих с мировыми стандартами надежности, инвестиции в прецизионные насосные технологии не являются накладными расходами; это прямые инвестиции в целостность продукта, репутацию бренда и, в конечном счете, в бесшумную и бесперебойную подачу электроэнергии.
