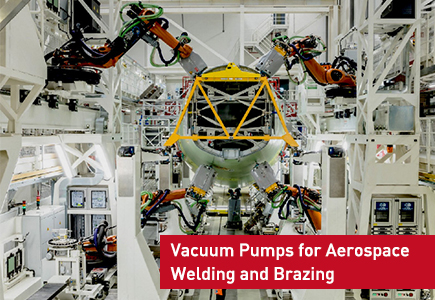

Прецизионные вакуумные насосы для процессов соединения в аэрокосмической отрасли

Вакуумная сварка и пайка являются важными технологиями соединения в аэрокосмической промышленности. Они производят высокопрочные, чистые, не подверженные окислению соединения для критически важных компонентов конструкции, таких как лопатки турбин, теплообменники, коллекторы топливной системы и узлы из легких сплавов. При вакуумной пайке необходимо тщательно контролировать технологическую среду для достижения металлургической прочности, минимальной пористости и однородных соединений, особенно при соединении жаропрочных сплавов и сложной геометрии.

Для достижения этих результатов система вакуумной откачки должна обеспечивать постоянный уровень вакуума без загрязнения на протяжении всего теплового цикла, от вакуумирования камеры и дегазации до высокотемпературного удержания и охлаждения. В этой статье объясняется роль вакуумных насосов в аэрокосмической сварке и пайке, конкретные используемые вакуумные технологии и способы создания надежных насосных систем для высококачественного соединения.

1. Аэрокосмическая сварка и пайка на практике.

1.1 Обзор вакуумной пайки

Вакуумная пайка предполагает нагрев компонентов в контролируемой вакуумной среде, при этом присадочный металл течет под действием капиллярных сил без флюса, образуя соединения высокой целостности.

• Типичные уровни вакуума: от 10⁻³ до 10⁻⁵ мбар для пайки аэрокосмического класса для предотвращения окисления и обеспечения хорошего смачивания присадочного металла.

• Диапазон температур: Часто 1000–1700 °C в зависимости от сплавов и присадочных материалов.

Вакуумная пайка имеет такие преимущества, как:

• Устранение флюса и связанных с ним остатков

• Равномерный нагрев и постоянная геометрия шва

• Сниженная деформация и высокая структурная прочность.

Эти характеристики особенно важны для компонентов аэрокосмической отрасли, где надежность и весовые характеристики имеют первостепенное значение.

2. Роль вакуумных насосов в сварочных и паяльных печах.

В печах вакуумной сварки и пайки вакуумные насосы отвечают за:

● Эвакуация камеры

Удаление воздуха и влаги перед нагревом предотвращает окисление и загрязнение соединяемых поверхностей.

● Контроль дегазации

Нагревающиеся металлы и арматура выделяют газы при повышении температуры; вакуумные системы должны работать с переменными газовыми нагрузками без снижения уровня вакуума.

● Стабильный технологический вакуум

Во время выдержки при высоких температурах вакуум должен оставаться стабильным, чтобы обеспечить стабильное металлургическое соединение.

● Чистая окружающая среда

Безмасляные или правильно фильтрованные системы предотвращают обратный поток углеводородов , защищая качество соединения.

3. Технологии вакуумных насосов для аэрокосмической сварки и пайки.

Вакуумные насосные системы для аэрокосмической пайки обычно включают в себя несколько технологий насосов, выбранных с учетом их производительности в разных диапазонах давления и на разных стадиях процесса:

3.1 Пластинчато-роторные вакуумные насосы (стадия черновой обработки)

Пластинчато-роторные насосы с масляной смазкой обычно используются в качестве основного источника вакуума для понижения давления в камере от атмосферного давления до диапазона грубого вакуума (≈10⁻²–10⁻³ мбар).

Ключевые атрибуты

• Надежная и проверенная перекачка при запуске процесса

• Постоянная производительность смещения

• Подходит для первоначальной эвакуации и удаления влаги.

Инженерные примечания

• В сочетании с фильтрами масляного тумана и обратными клапанами для снижения риска загрязнения.

• Обычно служат форвакуумными насосами для ступеней более высокого вакуума.

Эти насосы создают базовый вакуум, который подготавливает среду печи для более глубокой откачки во время пайки.

3.2 Вакуумные насосы Рута (бустерные)

Чтобы ускорить снижение давления и улучшить пропускную способность между режимами грубого вакуума и более высоким вакуумом, в систему часто интегрируются вакуумные насосы Рутса (также называемые бустерными насосами).

Роль в системах пайки

• Увеличение эффективной скорости откачки

• Сократить время откачки

• Улучшение эвакуации из больших камер

Насосы Рутса работают в тандеме с форвакуумным насосом (например, пластинчато-роторным) для обеспечения высокого расхода при промежуточном давлении до достижения конечного диапазона вакуума при пайке.

3.3 Сухие вакуумные насосы для чистой работы

Сухие вакуумные насосы, такие как сухие винтовые насосы и сухие кулачковые насосы, все чаще используются в аэрокосмической пайке из-за их работы без масла и конструкции с контролем загрязнения.

Преимущества

• Отсутствие риска загрязнения маслом

• Отличная устойчивость к нагрузкам технологического газа

• Более низкие эксплуатационные расходы по сравнению с альтернативами с масляным уплотнением

Сухие насосы особенно выгодны там, где чистота процесса и повторяемость являются приоритетами, например, при пайке компонентов газотурбинных двигателей и сборке спутникового оборудования.

3.4 Технологии высокого вакуума (опция для продвинутых систем)

Для процессов пайки, требующих очень низкого уровня остаточного газа и сверхчистых условий, можно использовать технологии высоковакуумных насосов:

• Турбомолекулярные насосы для более глубоких вакуумных ступеней

• Криогенная откачка для сценариев сверхвысокого вакуума

Обычно они используются в тандеме с механическими насосами, обеспечивая сверхнизкое давление и чистоту окружающей среды во время чувствительных процессов пайки.

4. Разработка системы вакуумной откачки для пайки

Типичная конфигурация вакуумной откачки для печей для пайки в аэрокосмической отрасли включает в себя:

1. Этап 1 – Насос черновой обработки: Пластинчато-роторный насос быстро откачивает воздух из камеры.

2. Этап 2 – Бустерный насос: насос Рутса увеличивает скорость откачки и переходит к более глубокому вакууму.

3. Этап 3 – Чистый источник вакуума: Сухой вакуумный насос (например, сухой шнек) обеспечивает устойчивый вакуум с минимальным загрязнением.

4. Дополнительный этап высокого вакуума: турбомолекулярные или криогенные насосы для особых требований.

Рекомендации по проектированию системы

• Выбор насоса в зависимости от объема печи и газовой нагрузки

• Управление конденсирующимся газом (например, конденсаторы или ловушки)

• Последовательность управления и автоматизация клапанов

• Герметичность и стабильность давления

Разработанная комбинация обеспечивает эффективную откачку, стабильные условия пайки и высокое качество продукции для нужд аэрокосмической промышленности.

5. Преимущества правильного выбора вакуумного насоса

Хорошо спроектированная вакуумная насосная система для пайки обеспечивает:

• Сокращение времени цикла за счет более быстрой откачки и стабильного технологического вакуума.

• Улучшенное качество соединения за счет минимизации окисления и загрязнения.

• Повышенная повторяемость при серийном производстве

• Снижение затрат на техническое обслуживание благодаря безмасляным или оптимизированным системам с масляным уплотнением.

• Масштабируемость для камер разных размеров и производственных линий в аэрокосмической отрасли.

6. Решения Wordfik для вакуумных насосов для сварки и пайки в аэрокосмической отрасли

Wordfik предлагает индивидуальные решения для вакуумных насосов, разработанные для пайки в аэрокосмической отрасли, в том числе:

• Пластинчато-роторные вакуумные насосы для первоначального вакуумирования

• Системы повышения давления Рутса для повышения производительности

• Безмасляные сухие вакуумные насосы для сред с контролем загрязнения

• Интегрированные вакуумные насосные агрегаты с управлением и автоматизацией

Каждая система рассчитана на конкретную камеру печи, профиль температуры пайки и желаемое давление пайки, чтобы обеспечить стабильное металлургическое соединение и надежность процесса.
