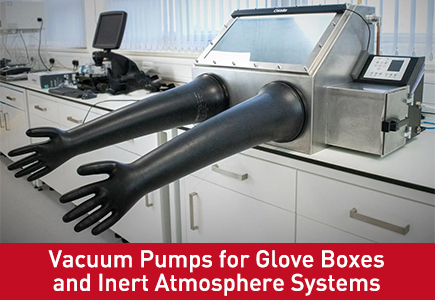

Вакуумные насосы для перчаточных боксов и систем инертной атмосферы

Перчаточные боксы и системы инертной атмосферы широко используются в лабораториях по исследованию аккумуляторов, передовых материалов, химического синтеза и полупроводников. Вакуумные насосы в этих системах в основном отвечают за начальное вакуумирование, обмен атмосферы и контроль давления, а не за достижение глубокого технологического вакуума.

В этой статье основное внимание уделяется практическим типам вакуумных насосов, которые фактически используются в системах перчаточных боксов, и объясняется, где применяется каждая технология и почему.

1. Типичные задачи по вакуумированию в системах перчаточных боксов

Вакуумные насосы в системах перчаточных боксов обычно используются для:

Первоначальная эвакуация камеры

• Удаление окружающего воздуха перед заправкой инертным газом

• Быстрое снижение уровня кислорода и влаги

Продувка газа и обмен атмосферы

• Повторяющиеся циклы эвакуации и наполнения

• Достижение низкого содержания кислорода и влаги в промилле

Регулирование давления

• Поддержание небольшого отрицательного или положительного давления

• Предотвращение попадания воздуха во время работы

Для этих задач требуется стабильный вакуум от грубого до среднего с частыми циклами, а не экстремальная глубина вакуума.

2. Двухступенчатые пластинчато-роторные вакуумные насосы с масляной смазкой.

Двухступенчатые пластинчато-роторные вакуумные насосы с масляной смазкой широко используются в системах перчаточных боксов, требующих более быстрого вакуумирования и более низкого предельного давления.

Типичные приложения

• Перчаточные боксы для исследовательских лабораторий

• Подготовка материала батареи

• Химический синтез в инертной атмосфере

Почему используются двухступенчатые насосы

• Более низкое предельное давление по сравнению с одноступенчатыми насосами

• Ускоренная откачка во время циклов продувки

• Стабильная и проверенная технология

Системные соображения

• Фильтры масляного тумана обязательны.

• Правильные обратные клапаны для предотвращения обратного потока

• Не идеален для сверхчистых или чувствительных к кислороду сред.

Эти насосы часто выбираются там, где производительность имеет приоритет над абсолютной чистотой.

3. Безмасляные спиральные вакуумные насосы для систем с чистой инертной атмосферой.

Безмасляные спиральные вакуумные насосы все чаще применяются в перчаточных камерах, где требуется чистый и незагрязненный вакуум.

Типичные приложения

• Лаборатории по исследованию аккумуляторов

• Обработка материалов, чувствительных к воздуху и влаге

• Передовые исследования в области химии и материалов

Преимущества систем перчаточных ящиков

• Полностью безмасляная камера сжатия.

• Отсутствие риска загрязнения парами масла

• Тихая работа с низкой вибрацией.

• Отличная стабильность во время циклов продувки

Спиральные вакуумные насосы особенно подходят для перчаточных боксов, где требуется высокая чистота газа и длительная стабильная работа.

4. Сухие винтовые вакуумные насосы для установки в нескольких перчаточных ящиках.

Сухие винтовые вакуумные насосы используются в крупных или централизованных системах перчаточных боксов.

Типичные приложения

• Пилотные линии батареи

• Многостанционные лаборатории с перчаточными боксами

• Центры исследований и разработок полупроводниковых материалов

Ключевые преимущества

• Полностью безмасляный вакуумный процесс

• Высокая устойчивость к парам реактивов и растворителей.

• Подходит для непрерывной работы

• Идеально подходит для централизованной подачи вакуума.

Сухие винтовые насосы обычно выбираются, когда несколько перчаточных боксов используют одну вакуумную систему.

5. Центральные вакуумные системы для перчаточных боксов.

В лабораториях, в которых имеется несколько перчаточных боксов, обычно используются централизованные вакуумные системы.

Типичная конфигурация

• Один или несколько безмасляных вакуумных насосов

• Распределение вакуумного коллектора

• Отдельные регулирующие клапаны на перчаточный ящик

• Конструкция с резервным насосом для критических операций

Преимущества

• Стабильная производительность вакуума на всех станциях

• Снижение шума и тепла внутри лабораторий.

• Упрощенное обслуживание и мониторинг

В этих системах чаще всего используются безмасляные спиральные или сухие винтовые насосы.

6. Решения Wordfik для вакуумных насосов для перчаточных ящиков

Wordfik предлагает решения для вакуумных насосов, специально разработанные для перчаточных боксов и систем с инертной атмосферой.

Доступные вакуумные технологии

• Двухступенчатые пластинчато-роторные вакуумные насосы с масляной смазкой.

• Безмасляные спиральные вакуумные насосы

• Сухие винтовые вакуумные насосы для централизованных систем

Инженерная поддержка

• Выбор размера насоса зависит от объема перчаточного ящика и частоты продувки.

• Интеграция с системами управления перчаточным ящиком и безопасности.

• Решения по замене и модернизации существующих установок

7. Резюме

Вакуумные насосы, используемые в системах перчаточных боксов, должны обеспечивать стабильную откачку, чистую работу и надежный контроль давления. Двухступенчатые насосы с масляной смазкой остаются обычным явлением, в то время как безмасляные спиральные и сухие шнековые насосы становятся все более предпочтительными для чистых и централизованных систем.

Правильный выбор насоса обеспечивает стабильное качество инертной атмосферы и долгосрочную стабильность работы.
