Обращение с агрессивными газами: выбор вакуумного насоса для химической промышленности
Выбор подходящего вакуумного насоса для работы с агрессивными газами — это не просто инженерное решение, это критически важный бизнес-императив в химической промышленности. Неподходящий насос может привести к катастрофическим отказам, незапланированным простоям стоимостью в десятки тысяч долларов в час и серьезным угрозам безопасности. Это руководство предоставляет инженерам и руководителям предприятий систематическую основу для выбора вакуумной системы, обеспечивающей надежность, безопасность и экономичность в самых агрессивных химических средах, от процессов хлорирования до регенерации кислот.
Почему агрессивные приложения требуют специализированного подхода
Коррозия вакуумных насосов представляет собой коварную угрозу. В отличие от механического износа, химическое воздействие может быстро привести к разрушению критически важных компонентов — роторов, статоров, уплотнений и клапанов, что приводит к:
Внезапные катастрофические сбои и остановки производства.
Загрязнение вашего технологического потока металлами и твердыми частицами.
Экспоненциально более высокие затраты на техническое обслуживание и короткое среднее время наработки на отказ (MTBF).
Риски безопасности от утечек опасных газов.
Ключом к долголетию является не просто выбор «коррозионностойкого» вакуумного насоса, но и понимание точного механизма коррозии — будь то равномерное воздействие, точечная коррозия, коррозионное растрескивание под напряжением или гальваническая коррозия, — вызванная конкретным химическим процессом.
Четырехэтапная система отбора для работы в коррозионной среде
Следуйте этой матрице решений, чтобы выбрать оптимальную технологию и конфигурацию насоса.
Шаг
Ключевое соображение
Вопросы и варианты
Почему это важно
1. Анализ процесса
Состав газа и побочные продукты
Что такое первичные, вторичные и примесные газы? Какие конденсируемые вещества или полимеры могут образовываться? (например, HCl, Cl₂, SO₂, HF, пары кислот).
Определяет тип химического воздействия и необходимую совместимость материалов. Влажные газы часто образуют кислоты внутри насоса.
2. Выбор технологии
Принцип работы насоса
Сухие (безмасляные) насосы против жидкостно-кольцевых насосов и защищенных мокрых насосов.
Определяет фундаментальный механизм защиты от коррозии: предотвращение, разбавление или барьерная защита.
3. Выбор материала
Совместимость деталей, контактирующих с измеряемой средой
Основная линия защиты. Материал должен противостоять специфической коррозии, температуре и концентрации в вашем процессе.
4. Проектирование системы
Защитные функции и конфигурация
Системы продувки, впускные/холодные ловушки, конденсаторы, очистители выхлопных газов, нагревательные рубашки.
Проактивное проектирование, в первую очередь, для предотвращения образования коррозионных условий внутри насоса.
Подробный обзор: насосные технологии для агрессивных газов
1. Сухие вакуумные насосы (современный стандарт чистоты и контроля)
Сухие насосы (например, винтовые, кулачковые, диафрагменные) все чаще становятся предпочтительным выбором для тяжелых условий эксплуатации, поскольку они исключают использование уплотняющих жидкостей, которые могут эмульгироваться или вступать в реакцию.
Преимущество в борьбе с коррозией: они обеспечивают точную продувку инертным газом. Непрерывная продувка азотом (N₂) удаляет химически активные газы через насос, предотвращая конденсацию и сохраняя внутренние детали сухими и чистыми.
Идеально подходит для: высокоагрессивных, чувствительных к влаге процессов, таких как химическое осаждение из паровой фазы металлорганических соединений (MOCVD), травление тонких пленок и тонкий химический синтез.

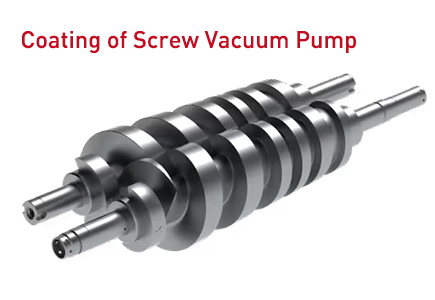

Преимущество Wordfik: наши безмасляные винтовые вакуумные насосы серии DVE доступны с усовершенствованными внутренними деталями с никелированным или тефлоновым покрытием. В сочетании с программируемой системой подачи продувочного газа они обеспечивают исключительную защиту от кислотных и галогенсодержащих коррозийных веществ. Узнайте больше о технологии суховинтовых вакуумных насосов серии DVE для суровых процессов.
2. Жидкостно-кольцевые вакуумные насосы (надежная рабочая лошадка для влажных и грязных потоков)
В LRVP используется герметизирующая жидкость (часто вода или специальная жидкость), которая по своей природе поглощает тепло и может растворять некоторые коррозийные компоненты.
Преимущество в борьбе с коррозией: герметизирующая жидкость действует как встроенный скруббер и охлаждающая жидкость, разбавляя и удаляя коррозионные элементы. Они могут работать с твердыми частицами и конденсируемыми парами, которые могут разрушить сухой вакуумный насос.
Идеально подходит для: процессов, включающих конденсируемые пары, газовые смеси с твердыми частицами или откачку химических веществ, где приемлема некоторая растворимость газа в кольцевой жидкости.
Примечание по материалу. Корпус насоса и рабочее колесо должны быть изготовлены из нержавеющей стали (316L) или более высоких сплавов, предназначенных для коррозийных условий. Сама кольцевая жидкость может быть обработана или нейтрализована.
3. Защищенные мокрые насосы (экономный вариант модернизации)
Традиционные пластинчато-роторные насосы с масляным уплотнением можно адаптировать для работы в условиях умеренной коррозии и обеспечить надежную защиту.
Преимущество защиты от коррозии: более низкие первоначальные капитальные затраты для менее суровых условий эксплуатации.
Ключевые средства защиты: Требуется агрессивный газовый балласт, высокопроизводительная фильтрация масла и системы непрерывной замены масла. Обязательно использование специализированных, химически стойких насосных масел.
Внимание: зачастую это решение требует более высокой совокупной стоимости владения из-за постоянного контроля уровня масла, его утилизации и более частого технического обслуживания. Не рекомендуется для тяжелых или продолжительных условий эксплуатации.
Проектирование критически важных систем и лучшие практики
Выбор технологии – это только полдела. Внедрите следующие проекты на уровне системы, чтобы максимизировать срок службы насоса:
Система продувки инертным газом: Не подлежит обсуждению для сухих насосов. Правильно подобранная и регулируемая продувка N₂ создает защитный барьер между агрессивными газами и внутренними деталями насоса.
Входные конденсаторы/ловушки: Охладите поток газа перед его подачей в насос, чтобы удалить конденсирующиеся агрессивные пары (например, воду и кислоты). Это наиболее эффективный способ снижения коррозионной нагрузки.
Корпуса насосов с подогревом: поддерживайте температуру насоса выше точки росы технологического газа, чтобы предотвратить внутреннюю конденсацию и образование кислоты.
Очистка выхлопных газов: Никогда не выбрасывайте неочищенные коррозийные газы. Подключите выпуск насоса к системе скруббера вашего предприятия, чтобы нейтрализовать газы перед выпуском.
Региональные аспекты глобальных операций
Ваше местоположение может влиять на стандарты и поддержку поставщиков:
В ЕС и Северной Америке: особое внимание уделяется строгому соблюдению требований по охране окружающей среды, здоровья и безопасности (EHS). Убедитесь, что конструкция вашей насосной системы соответствует директивам ATEX (для взрывоопасных сред) и местным нормам по выбросам. Поставщики с сильной местной сетью обслуживания имеют решающее значение.
В развивающихся химических центрах Азии (Индия, Китай, Юго-Восточная Азия): часто основное внимание уделяется совокупной стоимости владения и адаптируемости к различным технологическим исходным материалам. Надежность и простота обслуживания могут быть так же важны, как и максимальная производительность.
Вывод: партнер для долгосрочной надежности
Выбор вакуумного насоса для работы в агрессивных средах — это инвестиция в непрерывность работы вашего предприятия. Самый дешевый авансовый вариант часто несет в себе самый высокий долгосрочный риск. Самая надежная стратегия — это целостный системный подход: сочетание правильной технологии насосов, специально разработанных коррозионностойких материалов и превентивной защитной конструкции.
