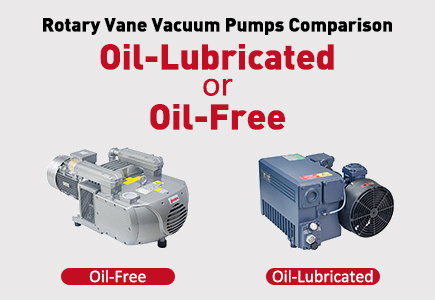

Пластинчато-роторные вакуумные насосы с сухим ротором и пластинчато-роторные вакуумные насосы с масляной смазкой: руководство по выбору
В мире вакуумных технологий выбор сродни точному балансированию. Понимание различий между пластинчато-роторными вакуумными насосами с сухой и масляной смазкой является первым шагом на пути к успеху.
В промышленном производстве, научных исследованиях и лабораторных работах пластинчато-роторные вакуумные насосы являются незаменимым оборудованием. Однако правильный выбор между двумя основными типами — сухим и масляным — напрямую влияет на эффективность работы, эксплуатационные расходы и качество процесса.
Статистика практического применения показывает, что неправильный выбор насоса может привести к увеличению энергопотребления на 30%, увеличению затрат на техническое обслуживание на 50% и даже к снижению качества продукции. В этой статье представлено подробное руководство по выбору, которое поможет вам принять обоснованное решение между пластинчато-роторными вакуумными насосами с сухой и масляной смазкой.
01. Понимание основных принципов: основа выбора
Принцип работы пластинчато-роторных вакуумных насосов основан на простой, но эффективной конструкции: внутри камеры насоса вращается эксцентриковый ротор, приводящий в движение несколько скользящих лопастей. Центробежная сила прижимает лопатки к внутренней стенке камеры насоса.
Это действие изолирует, сжимает и, наконец, выпускает газ, поступающий в камеру насоса, тем самым создавая вакуум на входе.
Пластинчато-роторные вакуумные насосы с масляной смазкой используют масло вакуумного насоса в качестве рабочей среды. Масло служит нескольким целям: оно заполняет крошечные зазоры между лопатками и камерой насоса, обеспечивая эффективное уплотнение; смазывает движущиеся части, чтобы уменьшить износ; и отводит тепло сжатия, предотвращая перегрев насоса.
Эта проверенная временем конструкция сделала масляные пластинчато-роторные насосы рабочей лошадкой промышленного применения на протяжении многих лет.
Сухие пластинчато-роторные вакуумные насосы представляют собой технологический прогресс. Они полностью исключают масляную среду, используя специальные механические конструкции и технологии обработки материалов для обеспечения герметизации, смазки и охлаждения.
Благодаря использованию самосмазывающихся материалов, конструкции с низким коэффициентом трения и эффективным мерам по отводу тепла сухие насосы стабильно работают без масла, отвечая строгим требованиям современной промышленности к чистоте.
02. Пять ключевых отличий: определение пути выбора
Рабочая среда и риск загрязнения
Рабочая среда является наиболее фундаментальным различием между двумя насосами и напрямую определяет уровень риска их загрязнения.
Для пластинчато-роторных насосов с масляной смазкой требуется масло вакуумного насоса в качестве уплотняющей, смазывающей и охлаждающей среды. Масло образует внутри уплотнительный слой, обеспечивающий эффективное сжатие и выпуск газа. Однако присутствие масла также создает риск обратного потока паров масла и загрязнения маслом, что может повлиять на результаты процесса и качество продукции.
Сухие пластинчато-роторные вакуумные насосы полностью решают эту проблему. Камера насоса не содержит масла или других жидких сред, а ее механическая конструкция и специальная конструкция обеспечивают герметизацию и передачу газа.
Это делает сухие пластинчато-роторные вакуумные насосы идеальными для применений с чрезвычайно высокими требованиями к чистоте, таких как производство полупроводников и фармацевтическое производство.
Уровень вакуума и производительность откачки
Каждый тип имеет свои преимущества в производительности, подходящие для разных сценариев.
Пластинчато-роторные насосы с масляной смазкой обычно обеспечивают более высокий уровень вакуума, достаточный для большинства обычных потребностей в вакууме. Герметизирующий эффект масла позволяет насосу эффективно сжимать газ, достигая высокого предельного вакуума. Скорость откачки относительно высокая, производительность отличная, особенно при работе с большими объемами газа или при необходимости быстрого установления вакуума.
Хотя сухие пластинчато-роторные вакуумные насосы также могут достигать относительно высоких уровней вакуума, они могут немного уступать по производительности по сравнению с насосами с масляной смазкой в приложениях, требующих самых высоких уровней вакуума.
Скорость откачки может быть несколько ограничена из-за более сложной конструкции уплотнений, которая увеличивает сопротивление потоку газа внутри насоса.
Совместимость с газом и сценарии применения
Различные характеристики технологического газа напрямую указывают на разные типы насосов.
Пластинчато-роторные вакуумные насосы с масляной смазкой имеют некоторую устойчивость к газам, содержащим небольшое количество влаги, пыли и других примесей; масло насоса может обеспечить определенную степень фильтрации и адсорбции.
Однако они непригодны для работы с газами, содержащими большое количество агрессивных веществ, или газами, вступающими в химическую реакцию с маслом, поскольку они могут вызвать деградацию масла и повреждение насоса.
Пластинчато-роторные вакуумные насосы с масляной смазкой широко используются в пищевой, фармацевтической, химической, электронной и других отраслях промышленности. Например, они используются в пищевой промышленности для вакуумной упаковки и дегазации, а также в фармацевтической промышленности для процессов сушки и концентрирования лекарств.
Сухие пластинчато-роторные вакуумные насосы без масла могут перекачивать различные газы, в том числе коррозионные, легковоспламеняющиеся и взрывоопасные. Однако меры по фильтрации по-прежнему необходимы для газов, содержащих большое количество твердых частиц, для предотвращения износа.
Сухие пластинчато-роторные вакуумные насосы обычно используются в производстве полупроводников, аэрокосмической, атомной промышленности, научно-исследовательских лабораториях и других областях, требующих высокой чистоты и безмасляной среды.
Затраты на техническое обслуживание и эксплуатацию
Требования к техническому обслуживанию и структура затрат являются решающими факторами при принятии решения о выборе.
Пластинчато-роторные вакуумные насосы с масляной смазкой требуют относительно сложного обслуживания, включая регулярную замену масла вакуумного насоса, проверку качества и уровня масла для обеспечения нормальной работы насоса. Также необходимо уделять внимание фильтрации и очистке масла, чтобы предотвратить износ внутренних компонентов насоса примесями.
Сухие пластинчато-роторные вакуумные насосы относительно просты в обслуживании. Без масла нет необходимости в его замене или техническом обслуживании, связанном с маслом. Основные задачи технического обслуживания включают регулярную проверку герметичности насоса, очистку насоса от пыли и загрязнений, а также проверку нормального функционирования механических компонентов.
Что касается структуры затрат, пластинчато-роторные вакуумные насосы с масляной смазкой имеют относительно более низкую стоимость приобретения благодаря отработанной технологии и более простым производственным процессам. Однако из-за необходимости регулярной замены масла и соответствующего обслуживания эксплуатационные расходы во время использования выше.
Сухие пластинчато-роторные вакуумные насосы имеют относительно более высокую стоимость приобретения и требуют передовых производственных процессов, технологий, специальных материалов и конструкций. Но при более простом обслуживании и отсутствии необходимости замены масла долгосрочные эксплуатационные расходы могут быть относительно ниже.
Воздействие на окружающую среду и устойчивое развитие
Учитывая все более строгие экологические требования в современной промышленности, нельзя игнорировать экологические показатели.
Пластинчато-роторные вакуумные насосы с масляной смазкой во время работы могут образовывать масляный туман, что приводит к некоторому загрязнению окружающей среды. Если масло протекает или сливается неправильно, оно может загрязнить почву и источники воды. Отработанное масло вакуумного насоса требует специальной утилизации; в противном случае это представляет опасность для окружающей среды.
Сухие пластинчато-роторные насосы представляют собой безмасляные вакуумные насосы, не образующие загрязнения маслом во время работы, что делает их более экологически чистыми. Эта характеристика соответствует современным экологическим требованиям промышленности, что приводит к их широкому использованию в отраслях и местах с высокими экологическими стандартами.
03. Практическое руководство по выбору: принятие обоснованного решения
Соответствие типа насоса требованиям процесса

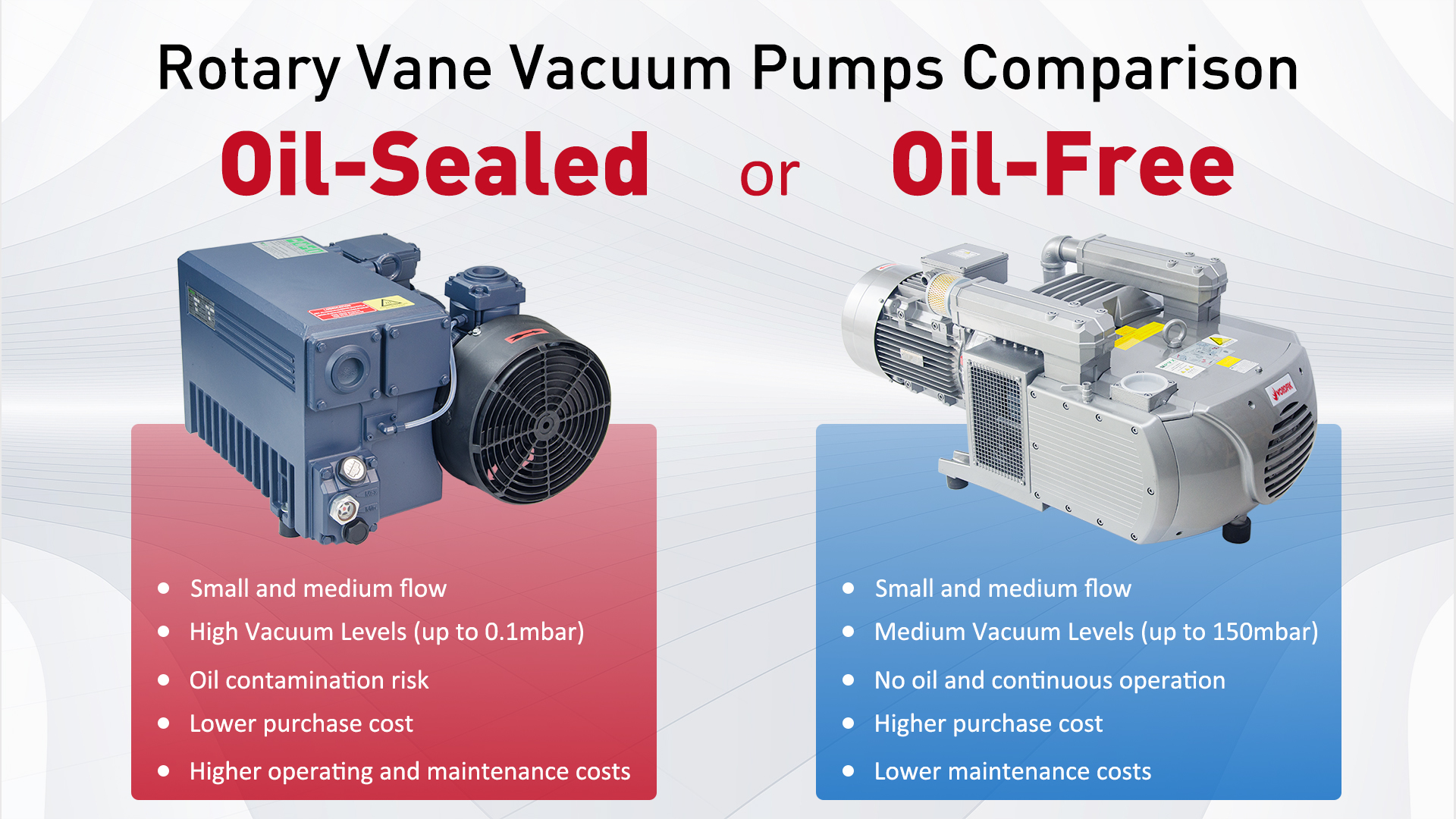

Выбор наиболее подходящего типа насоса для конкретного применения требует рассмотрения множества технических факторов. В следующей сравнительной таблице наглядно показаны основные характеристики и сценарии применения двух насосов:
| Характеристики | Пластинчато-роторных вакуумных насосов с масляной смазкой | Сухие пластинчато-роторные вакуумные насосы |
| Абсолютный вакуум | Выше (например, до уровня 0,06 Па) | От среднего до высокого (например, уровень 1,5 Па) |
| Скорость перекачки | Быстрее | Ограничено сложной структурой уплотнения. |
| Риск загрязнения | Возможное загрязнение парами масла | Отсутствие загрязнения маслом |
| Совместимость с газом | Не подходит для агрессивных газов. | Может работать с коррозионными, легковоспламеняющимися и взрывоопасными газами. |
| Необходимость технического обслуживания | Регулярная замена масла, относительно сложная | Простое обслуживание, не требующее использования масла |
| Стоимость покупки | Ниже | Выше (приблизительно эквивалентно двум насосам с масляной смазкой) |
| Эксплуатационные расходы | Выше (за счет расходных материалов и обслуживания) | Нижний (длительное использование) |
| Типичные приложения | Пищевая упаковка, общие лаборатории | Производство полупроводников, исследовательские лаборатории |
Сосредоточьтесь на ключевых параметрах производительности
Помимо выбора типа насоса, необходимо обратить внимание на конкретные параметры производительности, чтобы гарантировать, что они соответствуют реальным потребностям:
Скорость откачки: указывает, сколько литров воздуха можно перекачивать в секунду. Выбор должен основываться на объеме вакуумируемой системы и необходимом времени эвакуации.
Максимальный вакуум: чем ниже, тем лучше, особенно для сложных задач, таких как дегазация смолы.
Мощность двигателя: Обычно варьируется от 150 Вт до 1500 Вт. Более высокая мощность обычно означает лучшую возможность непрерывной работы, но необходимо найти баланс между эффективностью и энергопотреблением.
Учитывайте общую стоимость владения
При выборе не ориентируйтесь исключительно на первоначальную цену покупки; Учитывайте общую стоимость владения на протяжении всего жизненного цикла. Несмотря на то, что насосы с масляной смазкой требуют небольших первоначальных инвестиций, долгосрочные совокупные затраты на замену масла и техническое обслуживание значительны.
Хотя сухие насосы имеют более высокую первоначальную цену, они экономят текущие затраты на масло и некоторое время простоя при обслуживании, что потенциально может оказаться более экономичным в долгосрочной перспективе.
Также учтите стоимость простоя оборудования. В непрерывных производственных процессах надежность насосов напрямую влияет на эффективность производства и качество продукции.
04. Основы технического обслуживания: обеспечение долгосрочной производительности
Точки технического обслуживания пластинчато-роторных вакуумных насосов с масляной смазкой
Ключом к техническому обслуживанию пластинчато-роторных насосов с масляной смазкой является управление маслом. Регулярно проверяйте уровень и качество масла; немедленно замените масло, если оно обесцвечивается или превращается в эмульсию.
Интервал замены масла обычно составляет каждые 500–2000 часов работы, в зависимости от среды и условий использования. Для насосов, работающих во влажной среде, используйте газобалластный клапан (если он имеется), чтобы предотвратить конденсацию водяного пара и его смешивание с маслом внутри насоса.
Во время длительных простоев закройте впускной клапан, чтобы предотвратить попадание атмосферной влаги в насос и возникновение коррозии. Регулярная очистка сетки масляного фильтра и замена выпускного фильтра также являются важными мерами для поддержания производительности насоса.
Точки технического обслуживания сухих роторно-пластинчатых вакуумных насосов
Хотя сухие пластинчато-роторные вакуумные насосы не требуют технического обслуживания, связанного с маслом, регулярные проверки характеристик уплотнений и очистка от пыли и мусора внутри насоса по-прежнему необходимы. (Wordfik предлагает внешние фильтры, которые значительно продлевают время обслуживания).
Для сухих насосов, в которых используются специальные уплотнительные материалы, проверяйте состояние уплотнений в соответствии с графиком, рекомендованным производителем. Обеспечение беспрепятственной работы системы охлаждения во избежание перегрева насоса является ключом к обеспечению долгосрочной стабильной работы.
Во время ежедневной работы следите за изменениями шума и температуры насоса, поскольку аномальные изменения часто являются предвестниками отказа. Что касается электрических компонентов, обеспечение надежных соединений и хорошей вентиляции может предотвратить многие потенциальные проблемы.
Суть выбора вакуумного насоса заключается в поиске оптимального баланса между технологией и экономикой. Независимо от того, какой тип пластинчато-роторного вакуумного насоса вы выберете, правильные правила обслуживания и использования имеют решающее значение для обеспечения долгосрочной стабильной работы. Рациональный выбор подразумевает не самую дорогую или новейшую технологию, а скорее решение, которое лучше всего соответствует вашим реальным потребностям.
В области вакуумных технологий не существует универсального ответа, существует только наиболее подходящий вариант применения. В этом и есть мудрость выбора.
