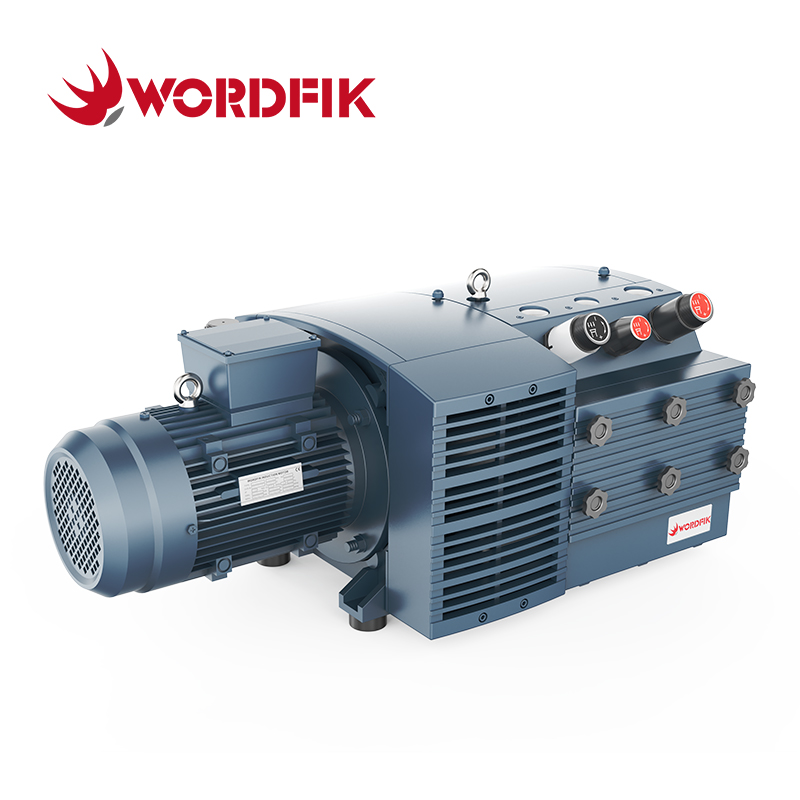

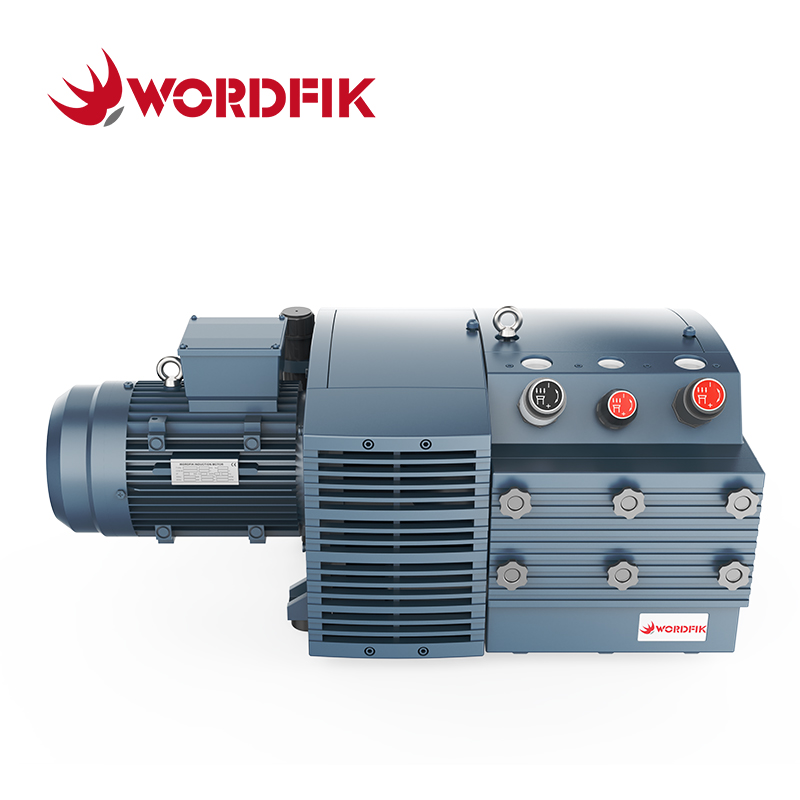

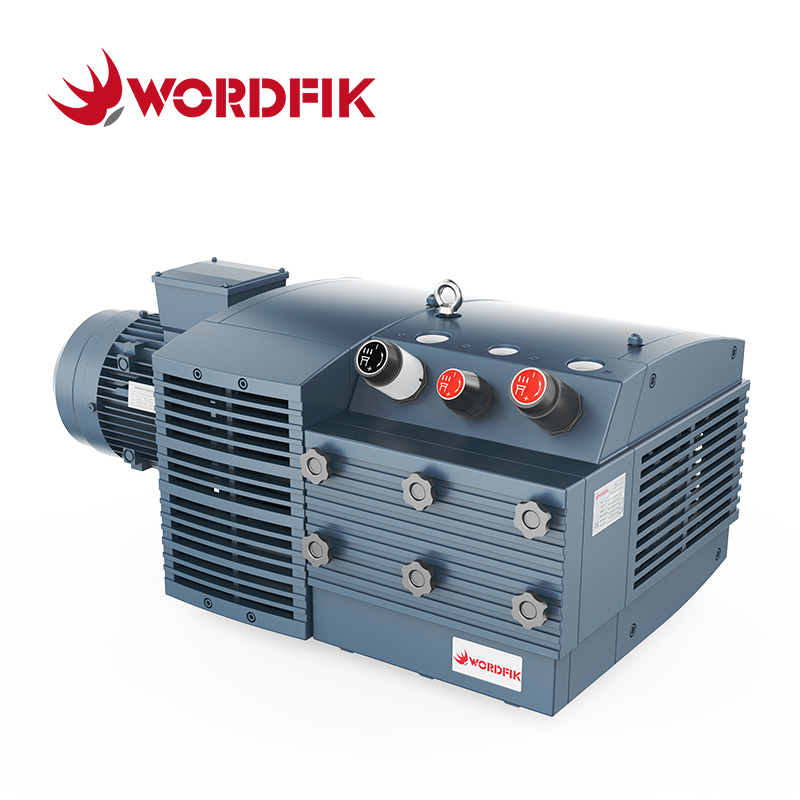

Wordfik PVDT100 — это высокопроизводительный безмасляный сухой пластинчато-роторный комбинированный насос двойного всасывания, разработанный для многомашинных производственных линий и систем центрального вакуума и среднего давления. Обладая теми же основными характеристиками, что и PVT100, он обеспечивает производительность 100 м³/ч (58,9 CFM) при частоте 50 Гц и 120 м³/ч (70,6 CFM) при частоте воздушного потока 60 Гц, со стабильным предельным вакуумом -600 мбар (17,7 дюйма рт.ст.) и максимальным давлением +600 мбар (8,7 фунтов на квадратный дюйм).
Оснащенный двумя независимыми вакуумными входами и одним общим выпуском давления, он питает две отдельные производственные зоны или группы машин одновременно от одного агрегата, что исключает дублирование инвестиций в насосы и сокращает пространство для установки и затраты на техническое обслуживание. Являясь прямой заменой насосов Becker DVT 3.100 со вторичными всасывающими отверстиями, он обеспечивает стабильную, безимпульсную работу в обоих контурах при длительной работе с полной нагрузкой.

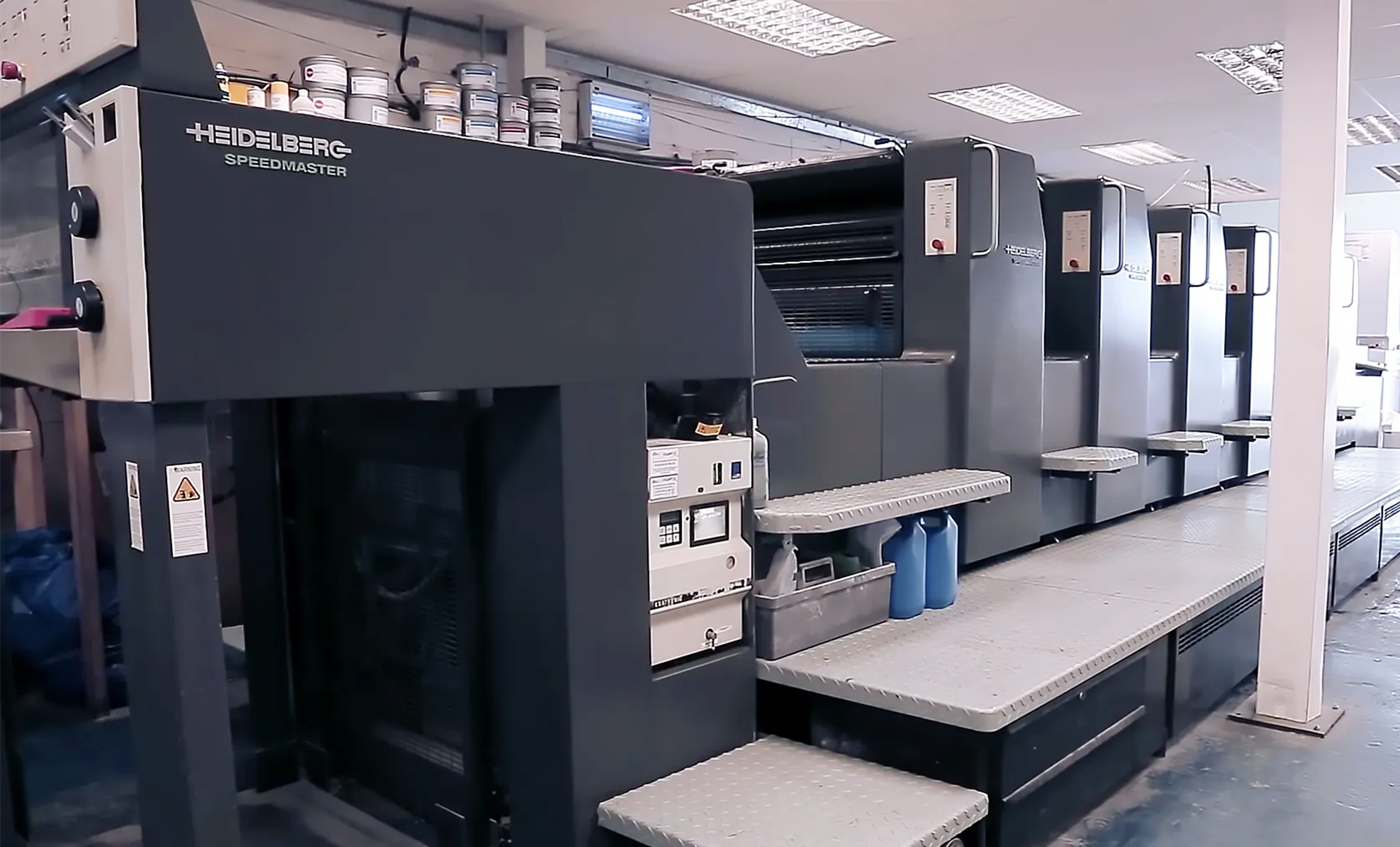

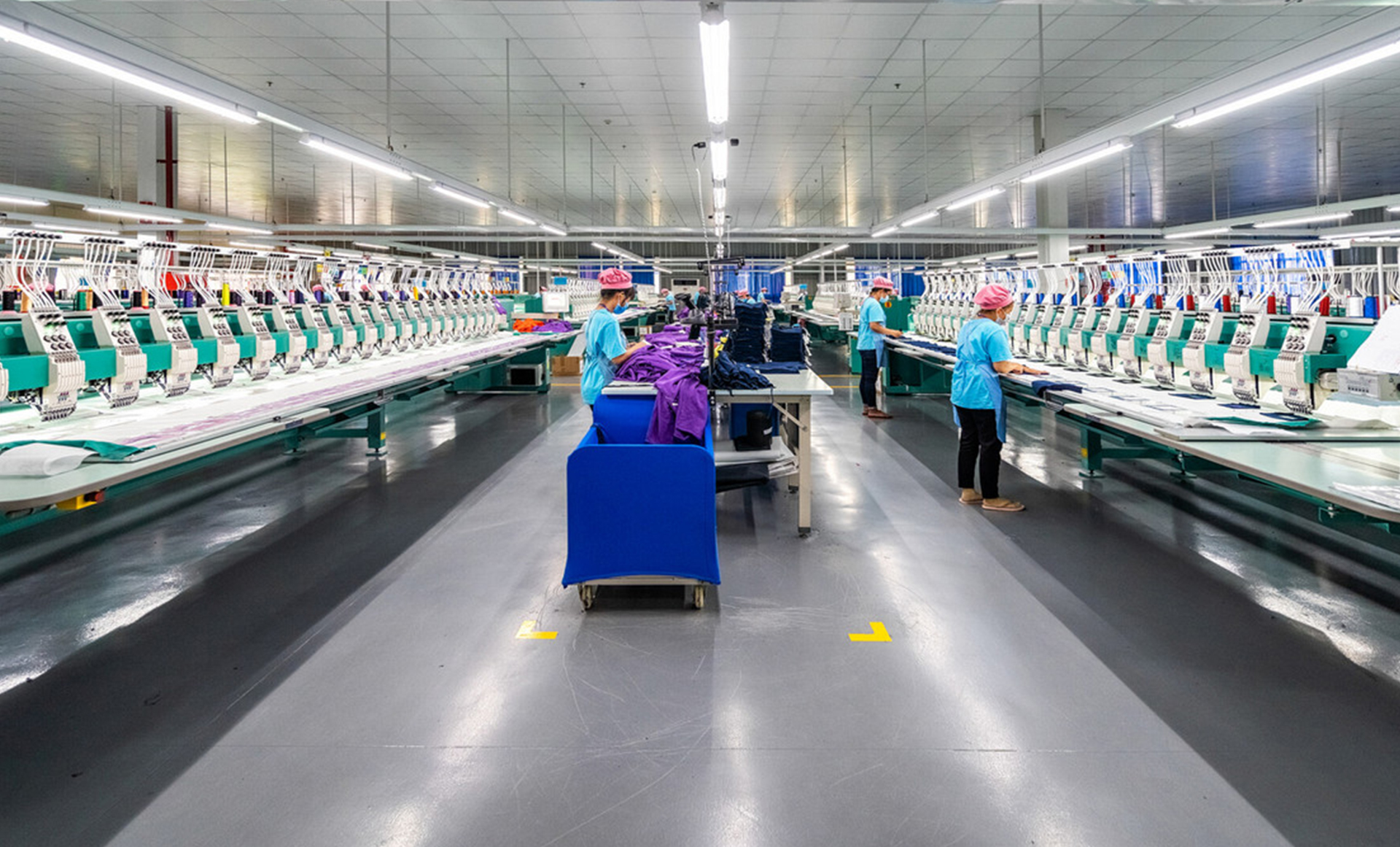

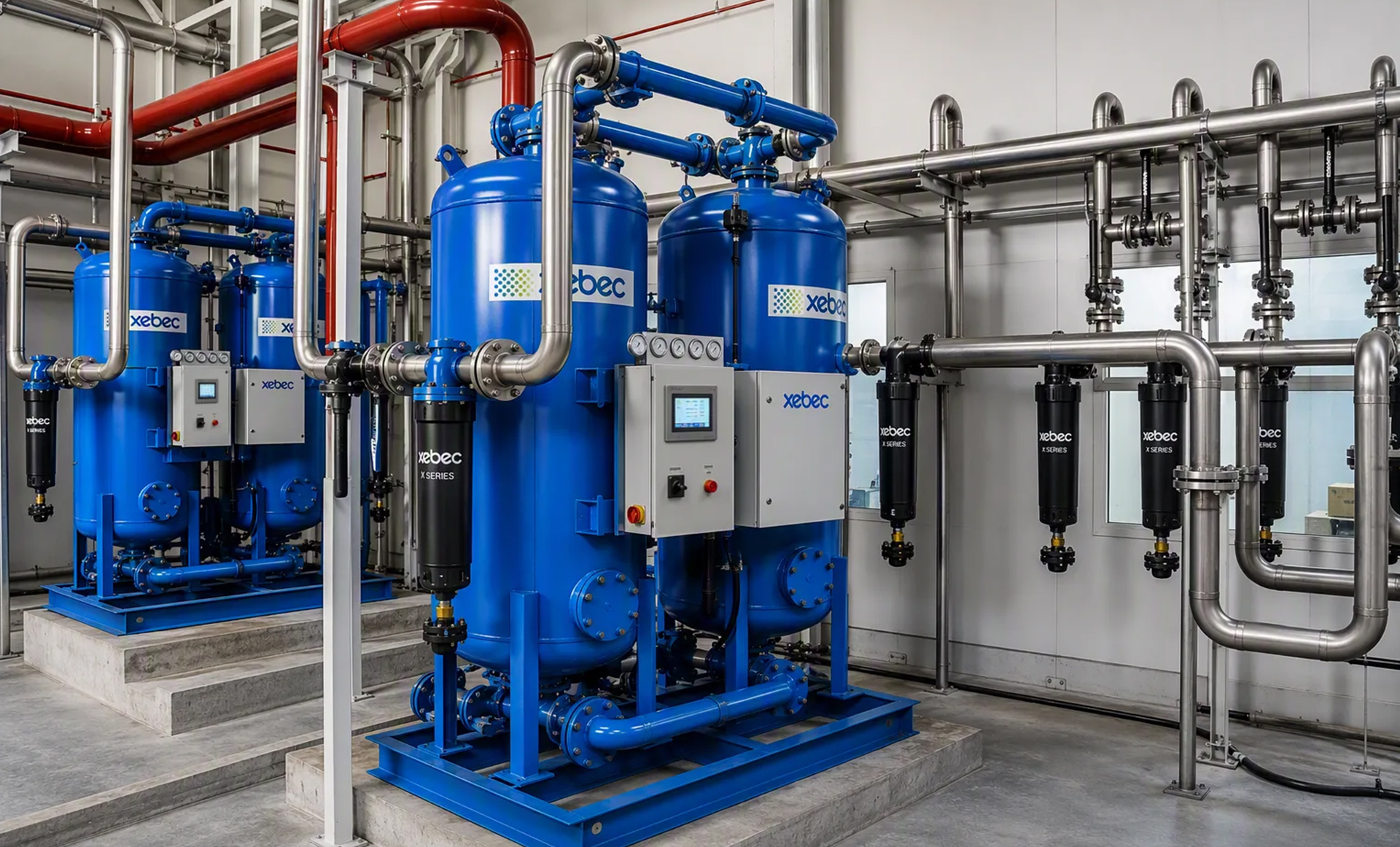

Оснащенный промышленным двигателем мощностью 5,5 кВт (7,5 л.с.) с частотой 50 Гц и 6,6 кВт (9 л.с.) с частотой 60 Гц, PVDT100 обеспечивает надежный двойной поток воздуха для всех производственных цехов. Он поддерживает стандартные трехфазные входы широкого напряжения, стандартно поставляется с сертификацией CE и идеально подходит для крупных печатных линий, многостанционных деревообрабатывающих предприятий и центральных сетей вакуумного давления.
Функции:
Конструкция с двойным всасыванием и высоким расходом обеспечивает питание двух зон машины одновременно.
100% безмасляная технология с сухими лопастями, чистый воздух для обоих контуров.
Прямая замена Becker DVT 3.100 с вторичным отсосом
Расход 100–120 м³/ч (59–71 CFM), ±600 мбар (17,7 дюймов рт. ст. / 8,7 фунтов на квадратный дюйм, ман.)
Прочная промышленная конструкция, предназначенная для использования в централизованных системах.
Широкий трехфазный диапазон напряжения, долговечные лопасти, сертификат CE.
| Технические характеристики специальной модели PVDT100 |
| 50 Гц | 60 Гц |
| Скорость перекачки | 100 м³/ч | 120 м³/ч |
| Вакуум | -600 мбар |
| Давление | +600 мбар |
| Моторная мощность | 5,5 кВт | 6,6 кВт |
Моторное напряжение
| Δ 230 В ± 10%; Y 400 В ± 10% (3PH) |
| Моторная скорость | 1430 об / мин | 1720 об / мин |
| Уровень шума | 77 дБ (а) |
Входная связь
| 1½ дюйма & 1 дюйма |
| Подключение к давлению | 1½ дюйма |
| Масса | 129 кг
|
| Dimensions | 925*460*382 мм |
*1) Свяжитесь с нами для других вариантов напряжения. *2) Руководство по руководству. *3) Кривые производительности. *4) 3D -модельная диаграмма.
Приложение:
| Сухие роторно-лопастные вакуумные комбинированные насосы Wordfik серии PVT (быстрый выбор модели) |
Модель
| Моторная мощность
| Скорость перекачки | Вакуум | Давление
|
| 50 Гц | 60 Гц | 50 Гц | 60 Гц |
| Pvt16 | 0,75 кВт | 0,9 кВт | 16 м³/ч | 20 м³/ч | -600 мбар
| +600 мбар
|
| Pvt25 | 1,25 кВт | 1,5 кВт | 25 м³/ч | 30 м³/ч |
| Pvt40 | 1,85 кВт | 2,2 кВт | 40 м³/ч | 48 м³/ч |
| Pvt60 | 3 кВт | 3,6 кВт | 60 м³/ч | 72 мграни/ч |
| Pvt80 | 4 кВт | 4,8 кВт | 80 м³/ч | 96 мграни/ч |
| Pvt100 | 5,5 кВт | 6,6 кВт | 100 м³/ч | 120 м³/ч |
| Pvt140 | 7,5 кВт | 9 кВт | 140 м³/ч | 168 м³/ч |
| Pvt200 | 5,5 кВт | 6,6 кВт | 178 м³/ч | 218 м³/ч | -500 мбар
| +500 мбар
|
| Pvt250 | 7,5 кВт | 9 кВт | 250 м³/ч | 300 м³/ч |
| PVDT60 | 3 кВт | 3,6 кВт | 60 м³/ч | 72 мграни/ч | -600 мбар
| +600 мбар
|
| PVDT80 | 4 кВт | 4,8 кВт | 80 м³/ч | 96 мграни/ч |
| PVDT100 | 5,5 кВт | 6,6 кВт | 100 м³/ч | 120 м³/ч |
| PVDT140 | 7,5 кВт | 9 кВт | 140 м³/ч | 168 м³/ч |
