Wordfik PVT16 — это компактный безмасляный сухой пластинчато-роторный комбинированный насос, который обеспечивает как вакуум, так и положительное давление в одном агрегате. Являясь прямой заменой безмасляных комбинированных насосов Becker T4.16DV и Elmo V-VTN 16, он обеспечивает расход воздуха 16 м³/ч (9,4 CFM) при 50 Гц и 20 м³/ч (11,8 CFM) при 60 Гц с одновременным предельным вакуумом -600 мбар (17,7 дюйма рт. ст.) и +600 мбар (8,7 фунта на кв. дюйм изб.). максимальное давление.
Построенный на проверенной одновальной архитектуре с прямым приводом и самосмазывающимися графитовыми лопатками, он работает с нулевым внутренним контактом металла с металлом, что обеспечивает компенсацию самоизноса, минимальное техническое обслуживание и длительный срок службы. Его 100% безмасляная конструкция подает чистый, свободный от загрязнений воздух как со стороны вакуума, так и со стороны давления, исключая загрязнение маслом заготовок и производственной среды.

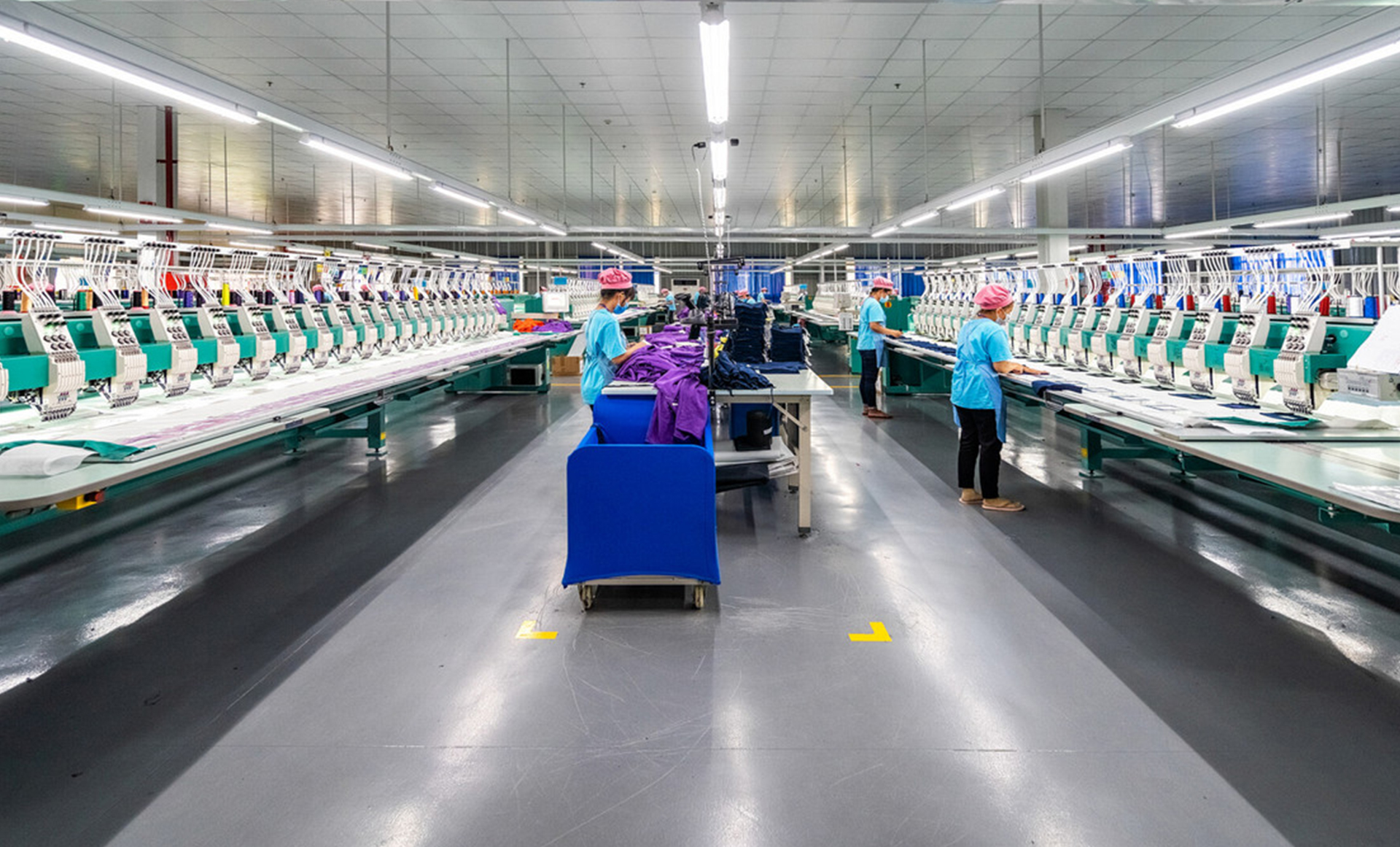

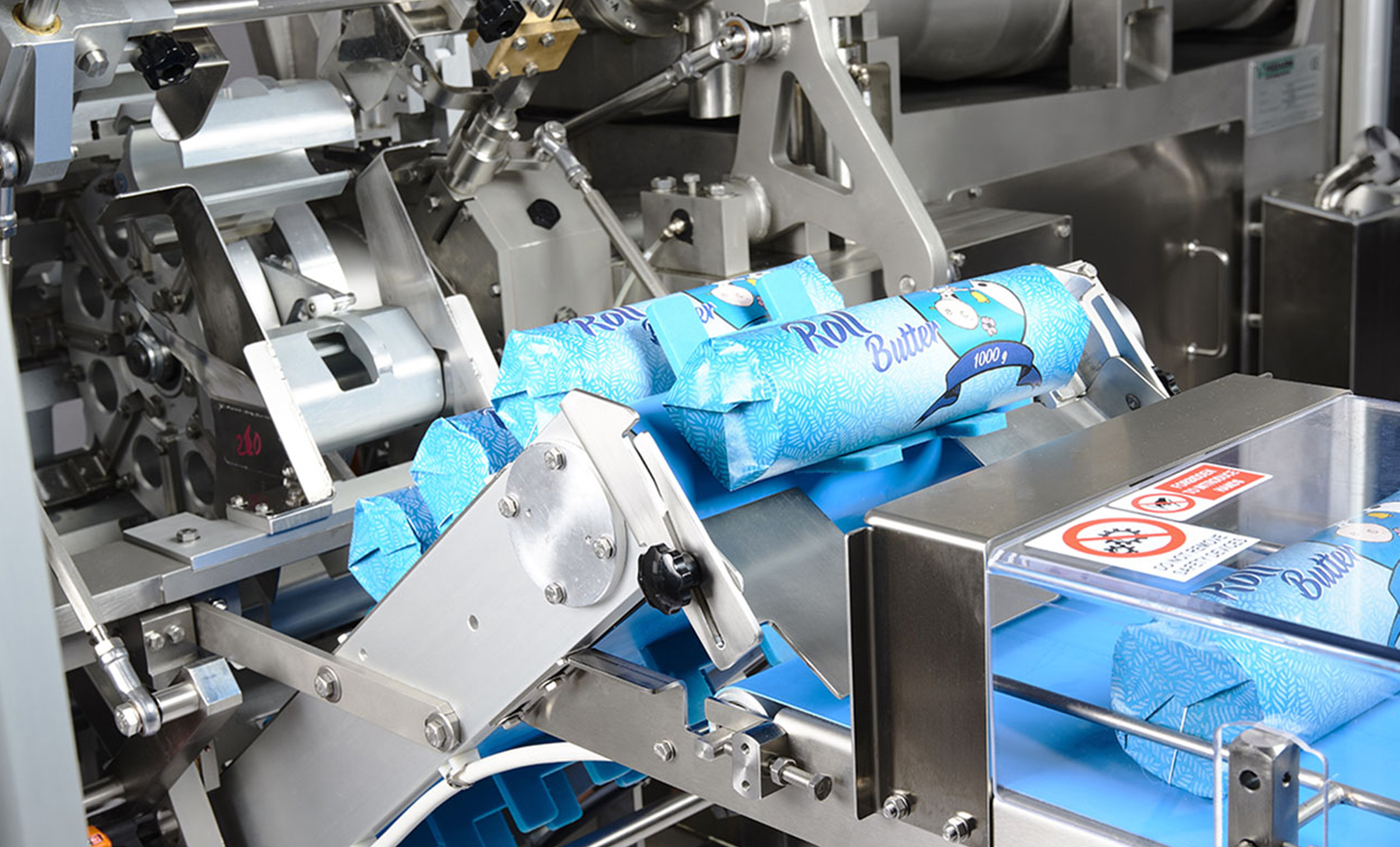

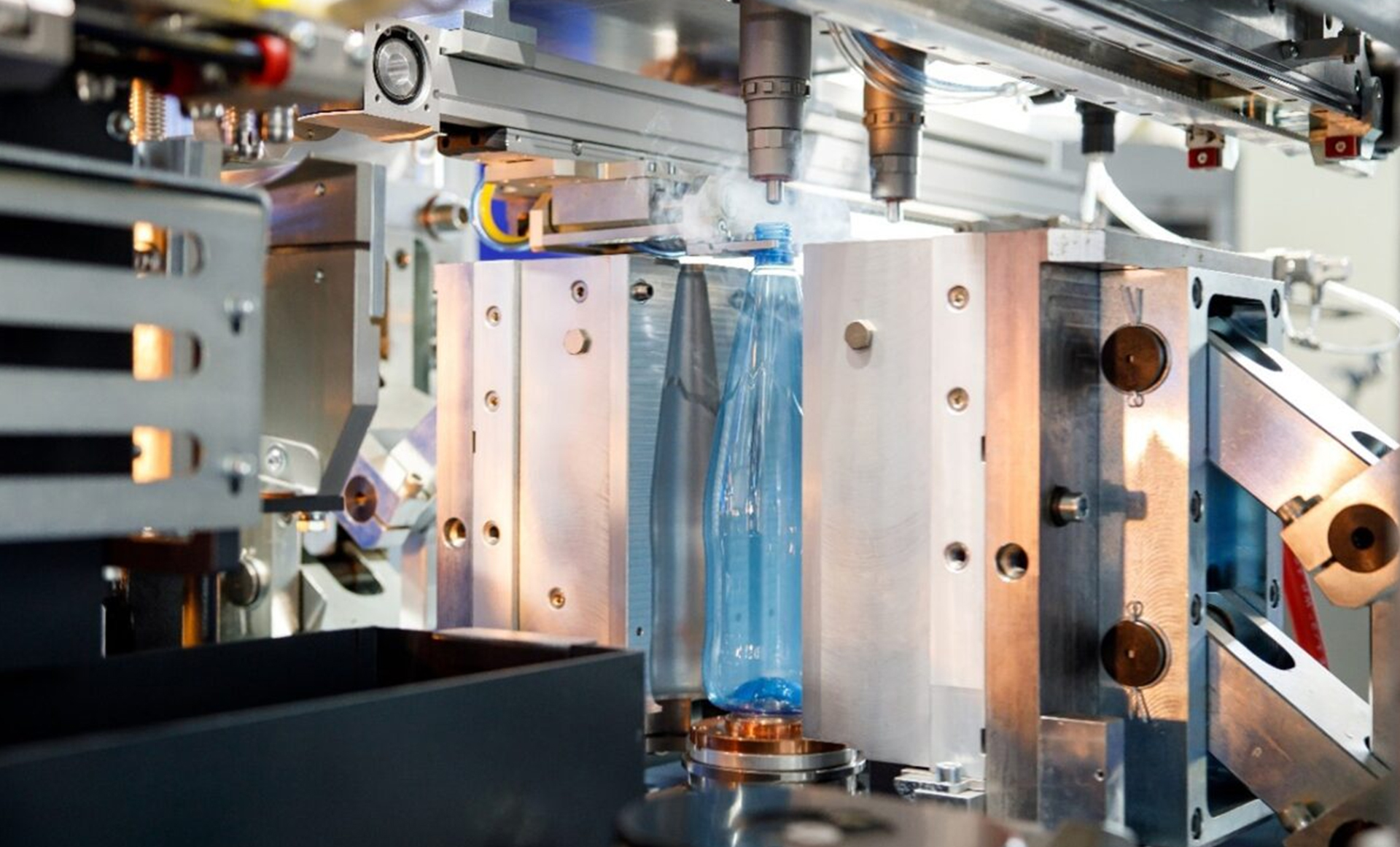

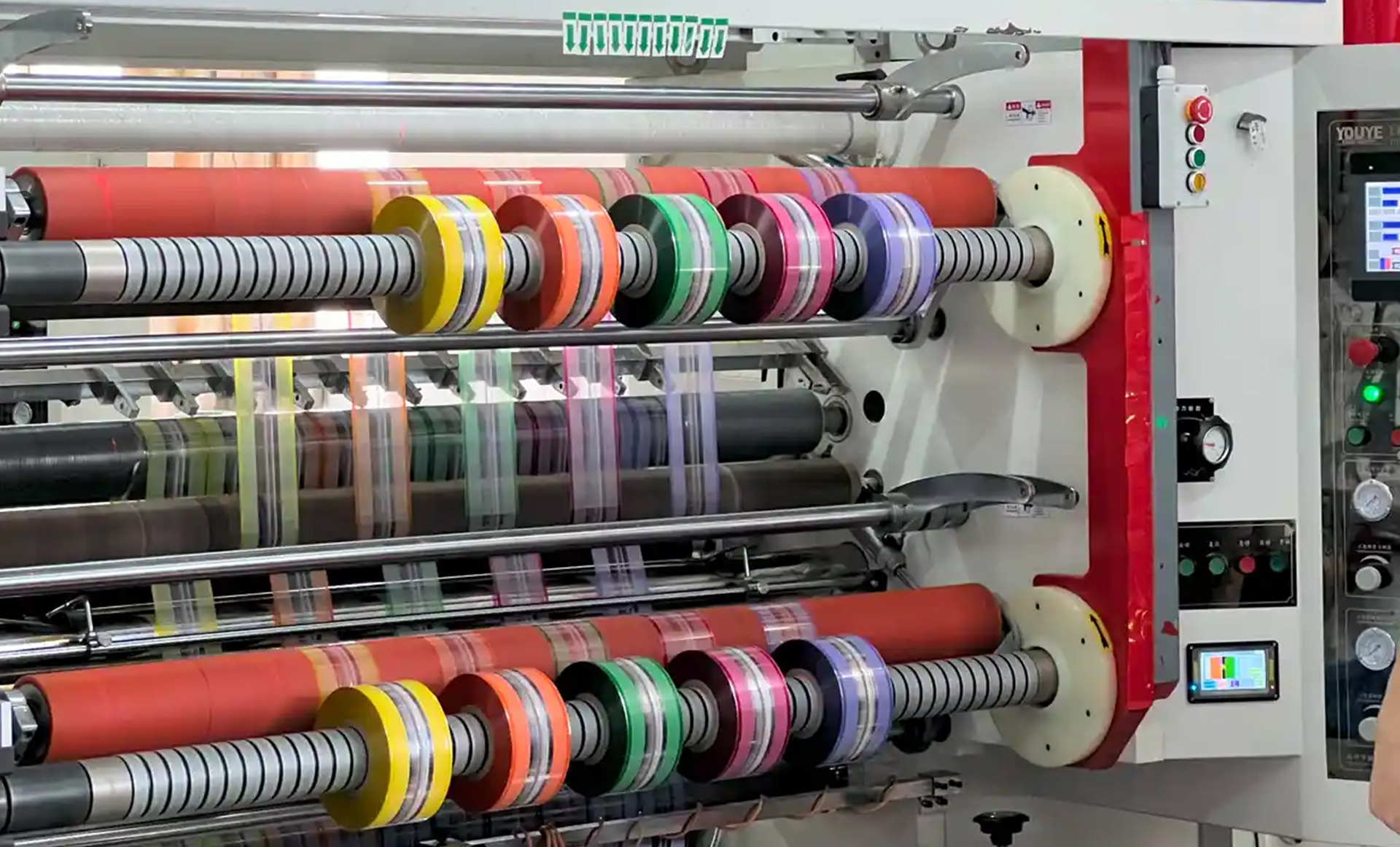

Оснащенный двигателем мощностью 0,75 кВт (1,0 л.с.) при частоте 50 Гц и 0,9 кВт (1,2 л.с.) при частоте 60 Гц, PVT16 имеет сверхкомпактную конструкцию, что позволяет легко интегрировать его в небольшое оборудование и в ограниченном пространстве. Он поддерживает как однофазные, так и трехфазные входные напряжения, стандартно поставляется с сертификацией CE и идеально подходит для печатного, упаковочного, термоформовочного и текстильного оборудования.
Функции:
Один блок обеспечивает как вакуум, так и давление, заменяет два отдельных насоса.
100% безмасляная технология с сухими лопастями, нулевое загрязнение воздуха
Прямая замена комбинированных насосов Becker T4.16DV / Elmo V-VTN 16.
Расход 16–20 м³/ч (9,4–11,8 CFM), ±600 мбар (17,7 дюймов рт. ст. / 8,7 фунтов на квадратный дюйм, ман.)
Сверхкомпактный и легкий дизайн, идеально подходящий для интеграции OEM-оборудования
Широкий диапазон одно/трехфазного напряжения, двухчастотный диапазон 50/60 Гц, сертифицирован CE.
| PVT16 Технические спецификации |
| 50 Гц | 60 Гц |
| Скорость перекачки | 16 м³/ч | 20 м³/ч |
| Вакуум | -600 мбар |
| Давление | +600 мбар |
| Моторная мощность | 0,75 кВт | 0,9 кВт |
Моторное напряжение
| Δ 195-255 В; Y 330-440 В (3PH) | Δ 190-290 В; Y 330-500 В (3PH) |
| 230 В ± 10% (1 / ч) | 230 В ± 10% (1 / ч) |
| Моторная скорость | 1420 об / мин | 1700 об / мин |
| Уровень шума | 69 дБ (а) |
Входная связь
| ½ дюйма |
| Подключение к давлению | ½ дюйма |
| Масса | 36 кг
|
| Dimensions | 511*283*225 мм |
*1) Свяжитесь с нами для других вариантов напряжения. *2) Руководство по руководству. *3) Кривые производительности. *4) 3D -модельная диаграмма.
Приложение:
| Сухие роторно-лопастные вакуумные комбинированные насосы Wordfik серии PVT (быстрый выбор модели) |
Модель
| Моторная мощность
| Скорость перекачки | Вакуум | Давление
|
| 50 Гц | 60 Гц | 50 Гц | 60 Гц |
| Pvt16 | 0,75 кВт | 0,9 кВт | 16 м³/ч | 20 м³/ч | -600 мбар
| +600 мбар |
| Pvt25 | 1,25 кВт | 1,5 кВт | 25 м³/ч | 30 м³/ч |
| Pvt40 | 1,85 кВт | 2,2 кВт | 40 м³/ч | 48 м³/ч |
| Pvt60 | 3 кВт | 3,6 кВт | 60 м³/ч | 72 мграни/ч |
| Pvt80 | 4 кВт | 4,8 кВт | 80 м³/ч | 96 мграни/ч |
| Pvt100 | 5,5 кВт | 6,6 кВт | 100 м³/ч | 120 м³/ч |
| Pvt140 | 7,5 кВт | 9 кВт | 140 м³/ч | 168 м³/ч |
| Pvt200 | 5,5 кВт | 6,6 кВт | 178 м³/ч | 218 м³/ч | -500 мбар
| +500 мбар
|
| Pvt250 | 7,5 кВт | 9 кВт | 250 м³/ч | 300 м³/ч |
| PVDT60 | 3 кВт | 3,6 кВт | 60 м³/ч | 72 мграни/ч | -600 мбар
| +600 мбар
|
| PVDT80 | 4 кВт | 4,8 кВт | 80 м³/ч | 96 мграни/ч |
| PVDT100 | 5,5 кВт | 6,6 кВт | 100 м³/ч | 120 м³/ч |
| PVDT140 | 7,5 кВт | 9 кВт | 140 м³/ч | 168 м³/ч |
