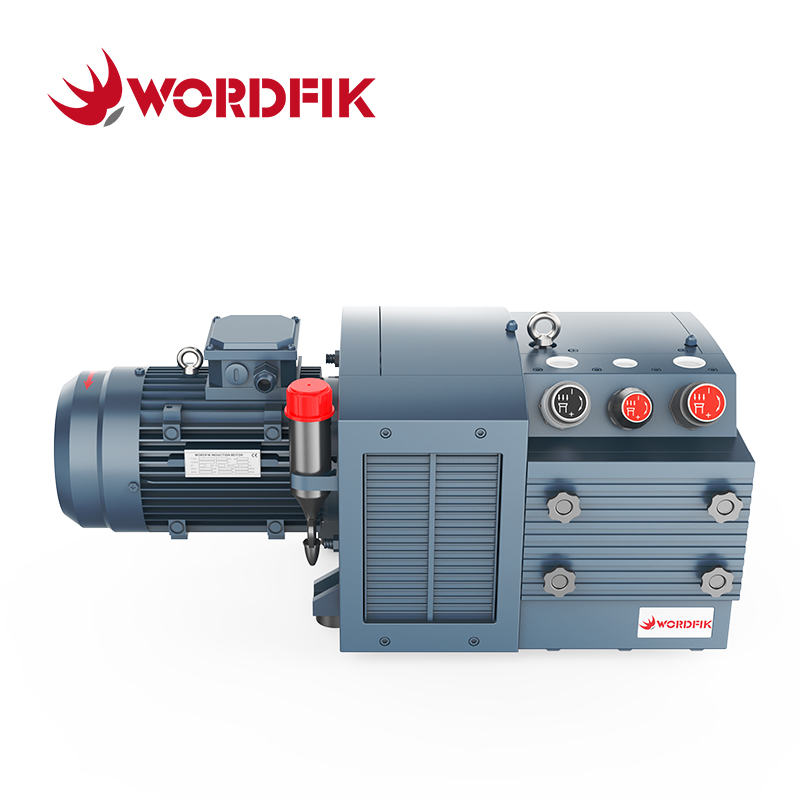

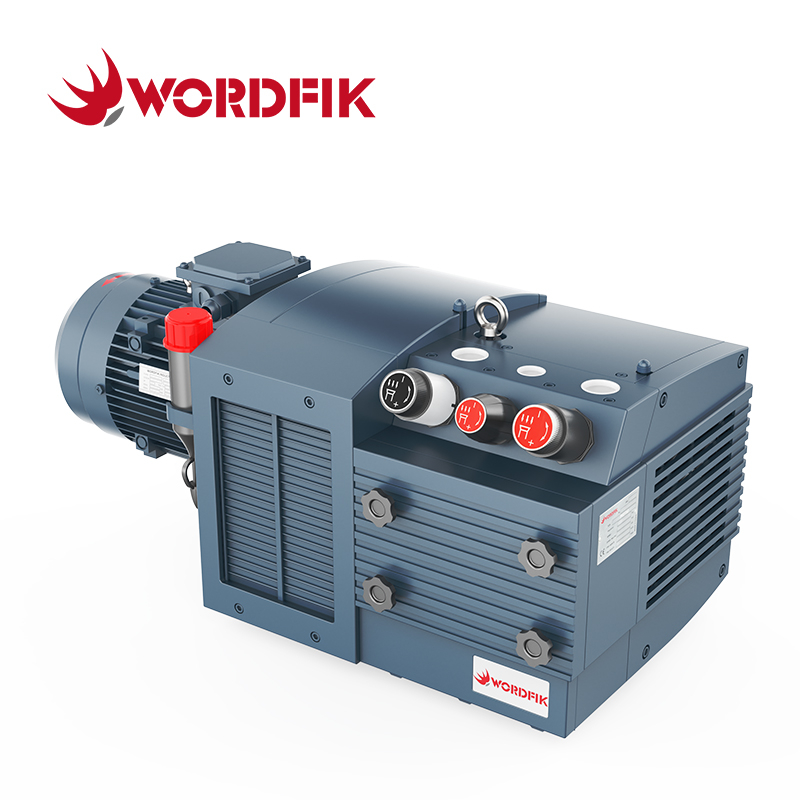

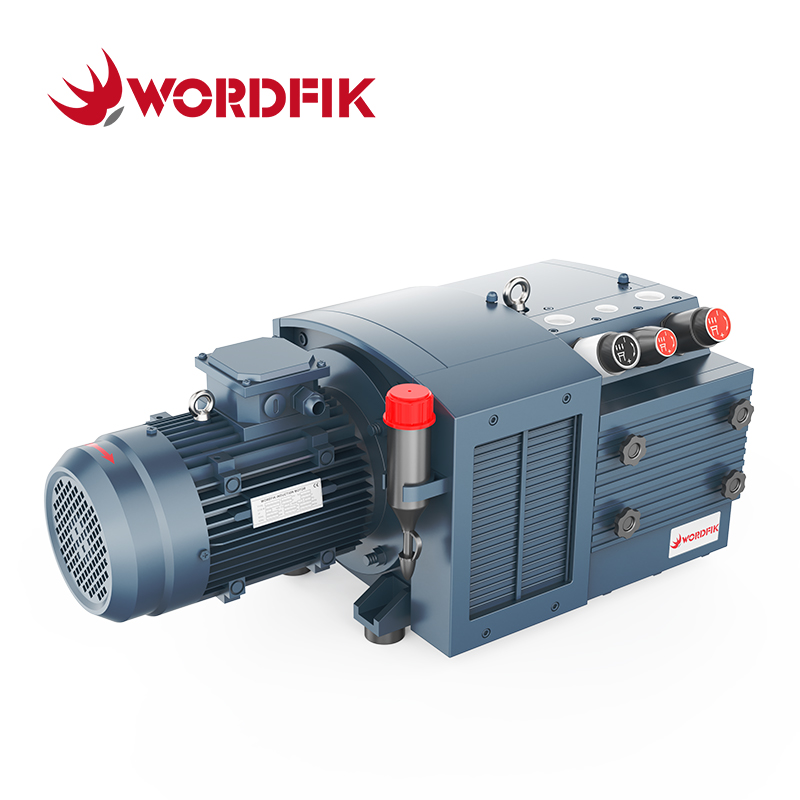

Wordfik PVDT80 — это безмасляный сухой роторно-лопастной комбинированный насос двойного всасывания, являющийся отраслевым стандартом, специально разработанный для двойной печати и производства упаковки в две линии. Обладая теми же основными характеристиками, что и PVT80, он обеспечивает скорость воздушного потока 80 м³/ч (47,1 CFM) при 50 Гц и 96 м³/ч (56,5 CFM) при 60 Гц, с точным предельным вакуумом -600 мбар (17,7 дюйма рт. ст.) и максимальным давлением +600 мбар (8,7 фунта на кв. дюйм, ман.).
Благодаря двум независимым вакуумным впускным отверстиям и одному унифицированному выпускному отверстию давления он одновременно питает отдельные контуры прижима и транспортировки листов на печатных машинах, обеспечивая отдельный вакуум для каждого печатного узла, одновременно используя общую подачу продувочного воздуха. Являясь прямой заменой насосов Becker DVT 3.80 со вторичными всасывающими отверстиями, он обеспечивает единообразную регистрацию отпечатков и нулевое загрязнение маслом на обеих производственных линиях.

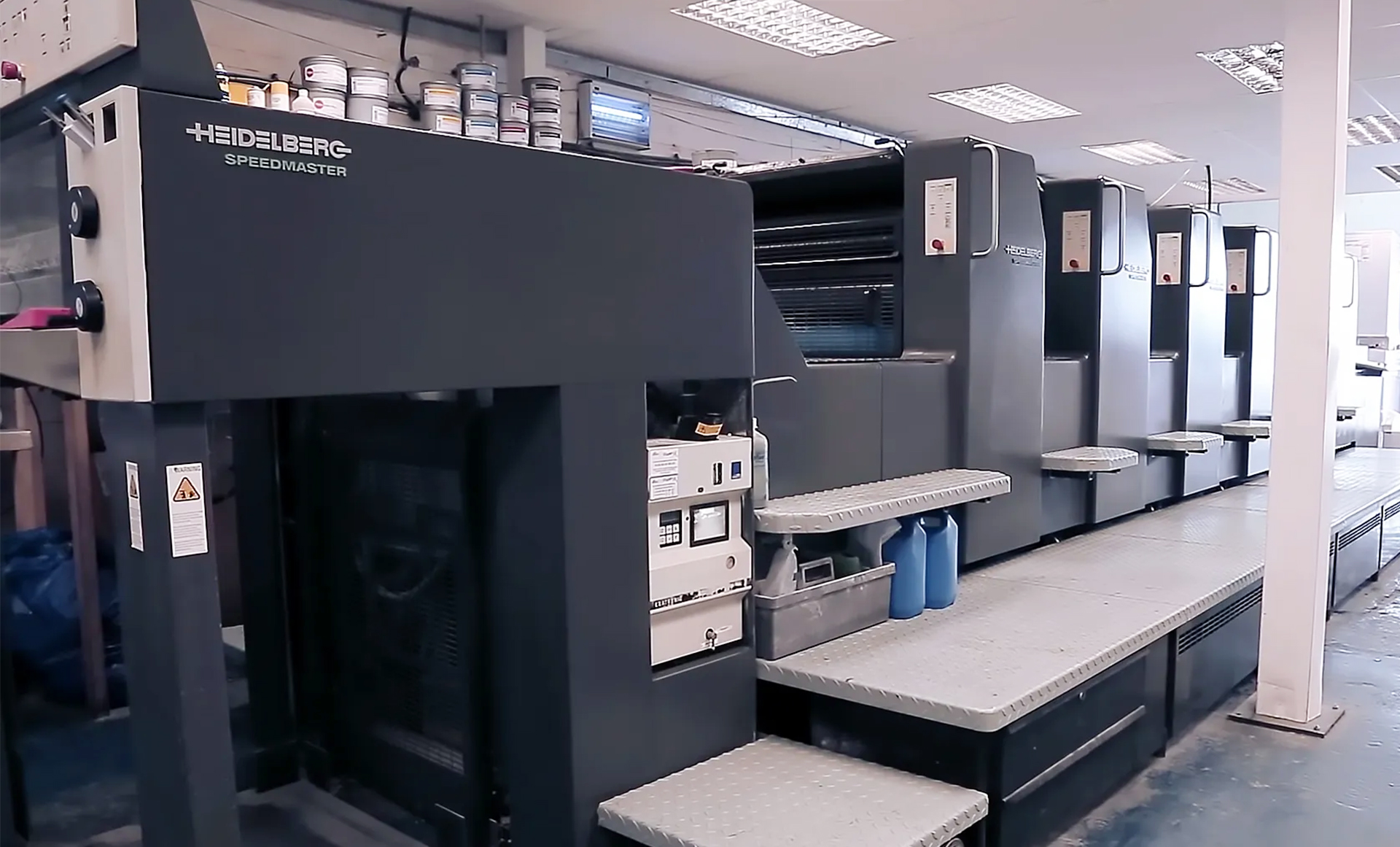

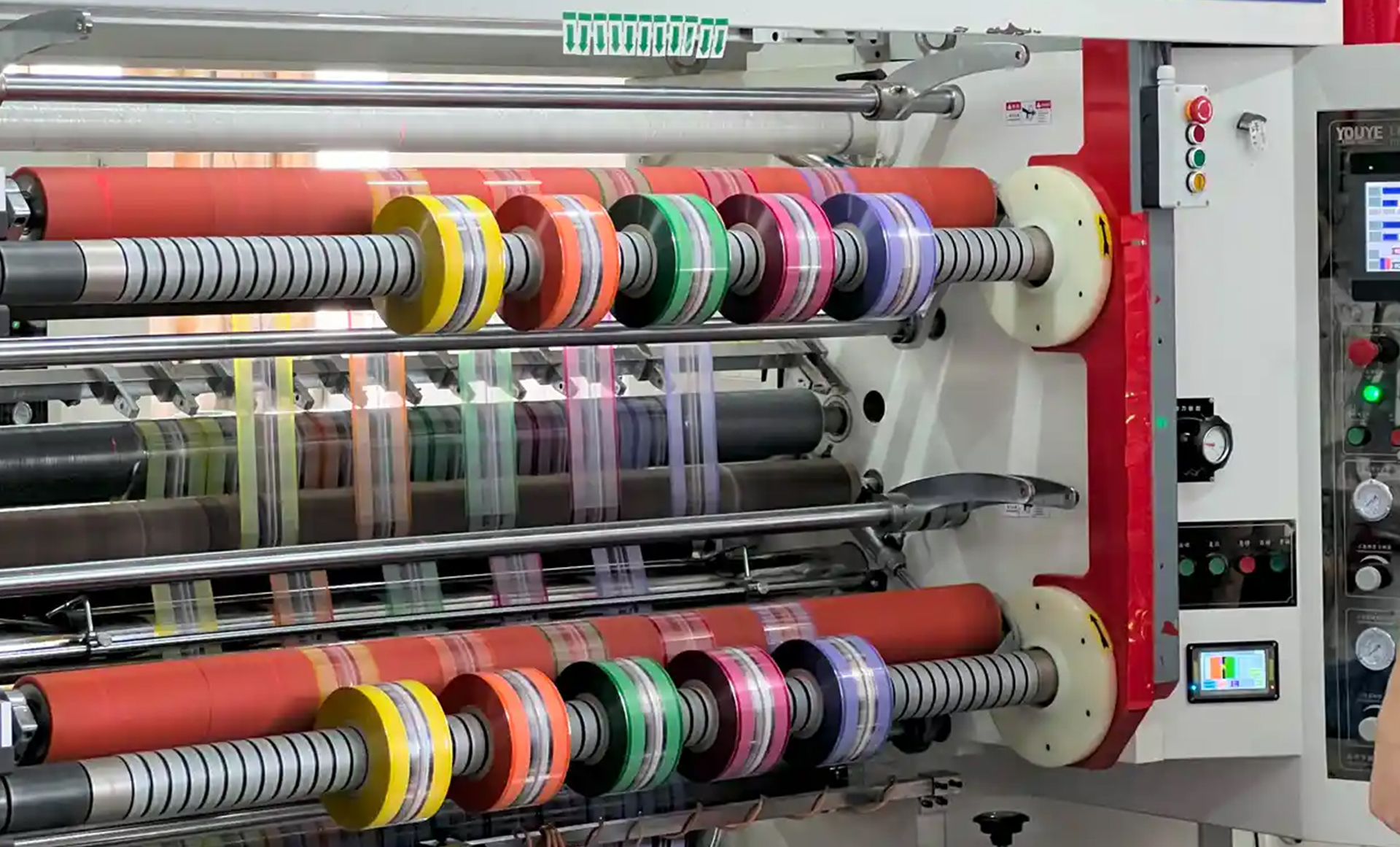

Модель PVDT80, оснащенная промышленным двигателем мощностью 4 кВт (5,4 л.с.) с частотой 50 Гц и 4,8 кВт (6,4 л.с.) с частотой 60 Гц, оптимизирована для непрерывной работы в несколько смен. Он поддерживает стандартные входы трехфазного напряжения, имеет сертификацию CE и является предпочтительным выбором для типографий с двойной печатной машиной и высокоскоростной двухлинейной упаковки.
Функции:
Двойные всасывающие порты, оптимизированные для печати с двумя печатными машинами и упаковки в две линии.
100% безмасляная технология сухих лопастей обеспечивает защиту печати и качества продукции на обеих линиях.
Прямая замена Becker DVT 3.80 с вторичным отсосом
Расход 80–96 м³/ч (47–57 кубических футов в минуту), ±600 мбар (17,7 дюймов рт. ст. / 8,7 фунтов на квадратный дюйм, ман.)
Прочная конструкция для непрерывного производства в несколько смен в режиме 24/7.
Широкий трехфазный диапазон напряжения, долговечные лопасти, сертификат CE.
| Технические характеристики специальной модели PVDT80 |
| 50 Гц | 60 Гц |
| Скорость перекачки | 80 м³/ч | 96 мграни/ч |
| Вакуум | -600 мбар |
| Давление | +600 мбар |
| Моторная мощность | 4 кВт | 4,8 кВт |
Моторное напряжение
| Δ 230 В ± 10%; Y 400 В ± 10% (3PH) |
| Моторная скорость | 1420 об / мин | 1710 об / мин |
| Уровень шума | 75 дБ (а) |
Входная связь
| 1 дюйм & ¾ дюйма |
| Подключение к давлению | 1 дюйм |
| Масса | 79 кг
|
| Dimensions | 731*340*340 мм |
*1) Свяжитесь с нами для других вариантов напряжения. *2) Руководство по руководству. *3) Кривые производительности. *4) 3D -модельная диаграмма.
Приложение:
| Сухие роторно-лопастные вакуумные комбинированные насосы Wordfik серии PVT (быстрый выбор модели) |
Модель
| Моторная мощность
| Скорость перекачки | Вакуум | Давление
|
| 50 Гц | 60 Гц | 50 Гц | 60 Гц |
| Pvt16 | 0,75 кВт | 0,9 кВт | 16 м³/ч | 20 м³/ч | -600 мбар
| +600 мбар
|
| Pvt25 | 1,25 кВт | 1,5 кВт | 25 м³/ч | 30 м³/ч |
| Pvt40 | 1,85 кВт | 2,2 кВт | 40 м³/ч | 48 м³/ч |
| Pvt60 | 3 кВт | 3,6 кВт | 60 м³/ч | 72 мграни/ч |
| Pvt80 | 4 кВт | 4,8 кВт | 80 м³/ч | 96 мграни/ч |
| Pvt100 | 5,5 кВт | 6,6 кВт | 100 м³/ч | 120 м³/ч |
| Pvt140 | 7,5 кВт | 9 кВт | 140 м³/ч | 168 м³/ч |
| Pvt200 | 5,5 кВт | 6,6 кВт | 178 м³/ч | 218 м³/ч | -500 мбар
| +500 мбар
|
| Pvt250 | 7,5 кВт | 9 кВт | 250 м³/ч | 300 м³/ч |
| PVDT60 | 3 кВт | 3,6 кВт | 60 м³/ч | 72 мграни/ч | -600 мбар
| +600 мбар
|
| PVDT80 | 4 кВт | 4,8 кВт | 80 м³/ч | 96 мграни/ч |
| PVDT100 | 5,5 кВт | 6,6 кВт | 100 м³/ч | 120 м³/ч |
| PVDT140 | 7,5 кВт | 9 кВт | 140 м³/ч | 168 м³/ч |
